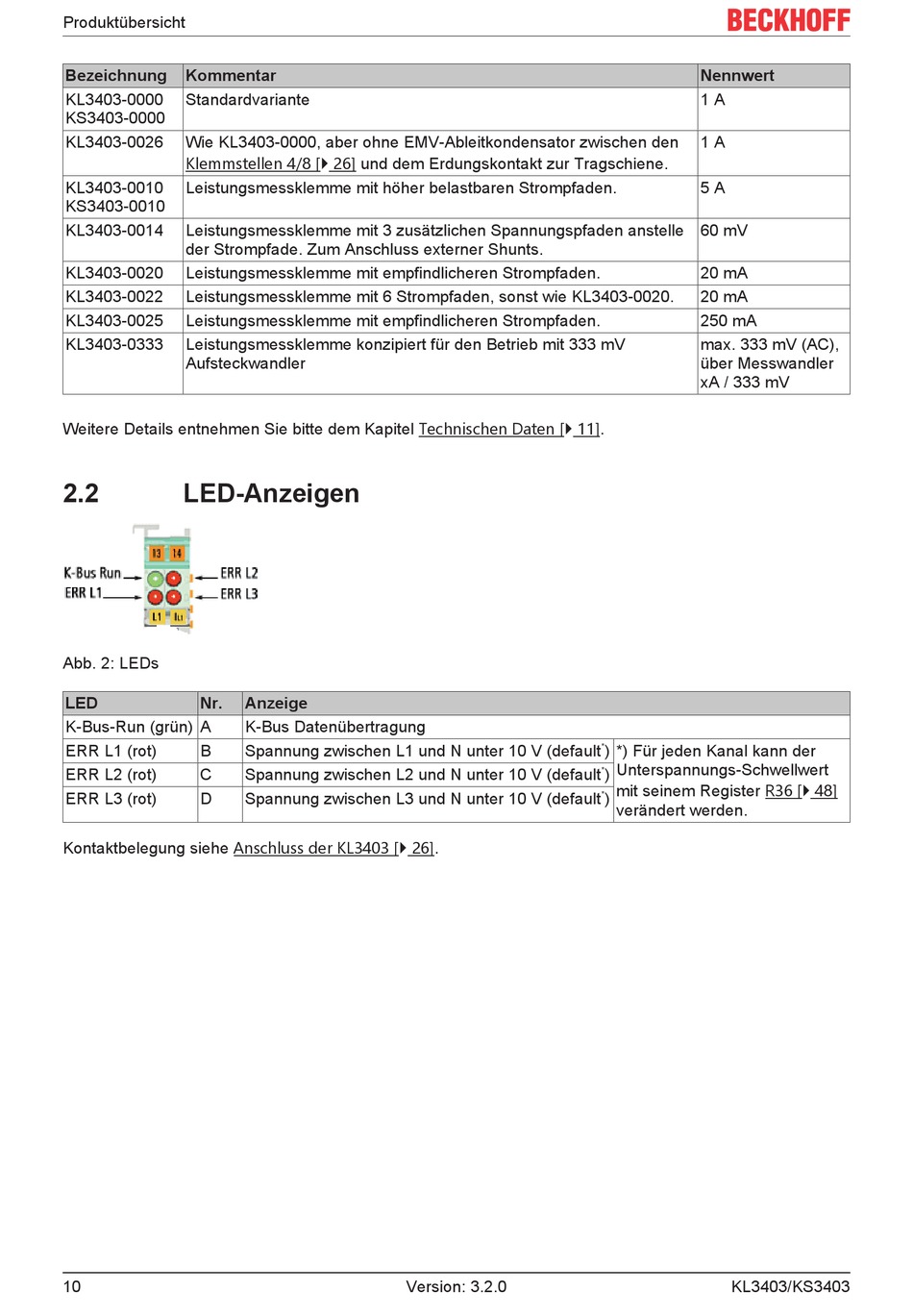

Led-Anzeigen; Abb. 2 Leds - Beckhoff Ks3403 Dokumentation

Produktübersicht
Bezeichnung Kommentar
KL3403-0000 Standardvariante
KS3403-0000
KL3403-0026 Wie KL3403-0000, aber ohne EMV-Ableitkondensator zwischen den
Klemmstellen 4/8 [} 26] und dem Erdungskontakt zur Tragschiene.
KL3403-0010 Leistungsmessklemme mit höher belastbaren Strompfaden.
KS3403-0010
KL3403-0014 Leistungsmessklemme mit 3 zusätzlichen Spannungspfaden anstelle
der Strompfade. Zum Anschluss externer Shunts.
KL3403-0020 Leistungsmessklemme mit empfindlicheren Strompfaden.
KL3403-0022 Leistungsmessklemme mit 6 Strompfaden, sonst wie KL3403-0020.
KL3403-0025 Leistungsmessklemme mit empfindlicheren Strompfaden.
KL3403-0333 Leistungsmessklemme konzipiert für den Betrieb mit 333 mV
Aufsteckwandler
Weitere Details entnehmen Sie bitte dem Kapitel Technischen Daten [} 11].
2.2

LED-Anzeigen

Abb. 2: LEDs
LED Nr.
K-Bus-Run (grün) A
ERR L1 (rot) B
ERR L2 (rot) C
ERR L3 (rot) D
Kontaktbelegung siehe Anschluss der KL3403 [} 26].
10
Anzeige
K-Bus Datenübertragung
Spannung zwischen L1 und N unter 10 V (default
Spannung zwischen L2 und N unter 10 V (default
Spannung zwischen L3 und N unter 10 V (default
Version: 3.2.0
Nennwert
1 A
1 A
5 A
60 mV
20 mA
20 mA
250 mA
max. 333 mV (AC),
über Messwandler
xA / 333 mV
*
) *) Für jeden Kanal kann der
Unterspannungs-Schwellwert
*
)
mit seinem Register R36 [} 48]
*
)
verändert werden.
KL3403/KS3403
