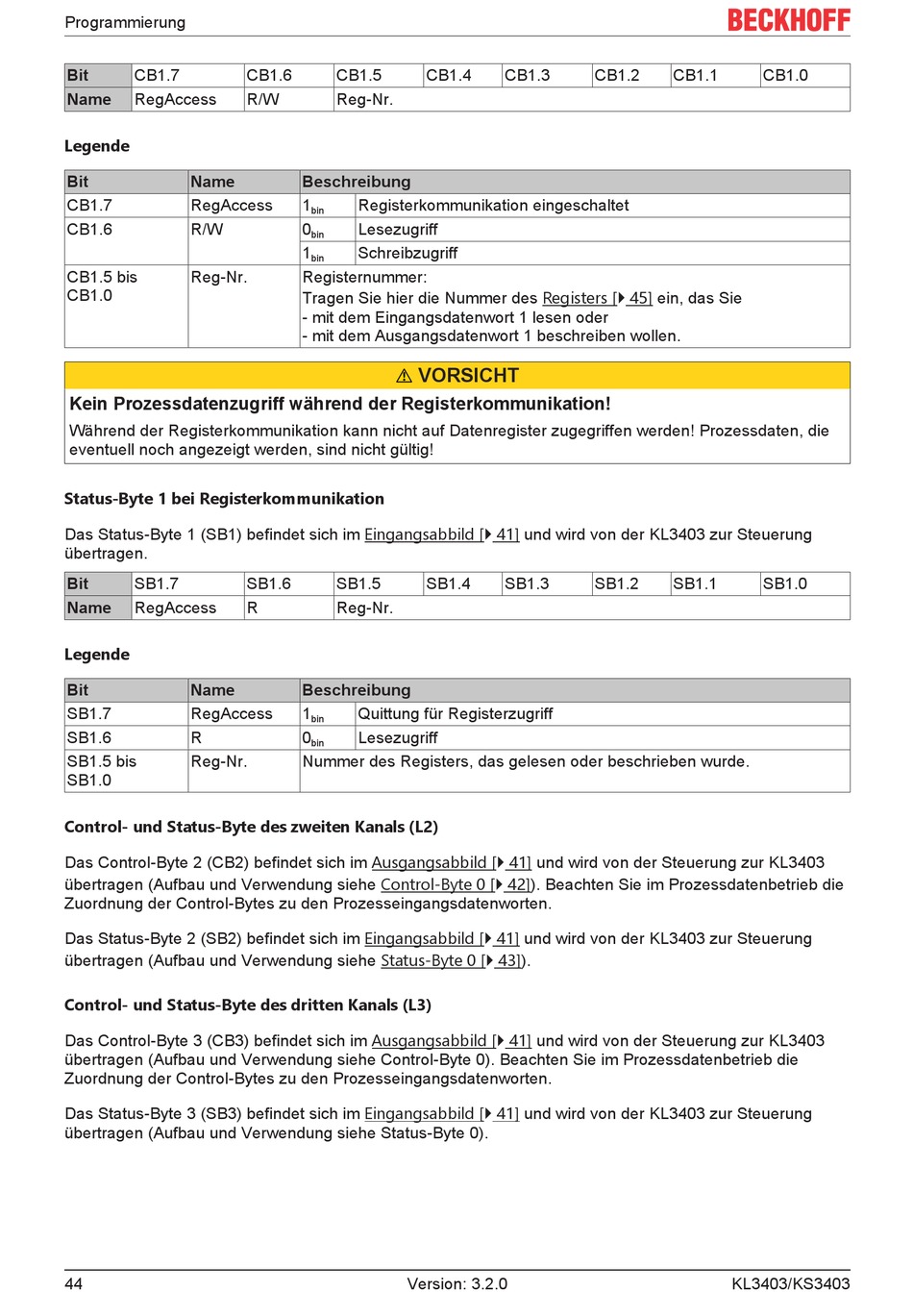

Beckhoff KS3403 Dokumentation Seite 44

Programmierung
Bit CB1.7
Name RegAccess
Legende
Bit Name
CB1.7 RegAccess
CB1.6 R/W
CB1.5 bis Reg-Nr.
CB1.0
Kein Prozessdatenzugriff während der Registerkommunikation!
Während der Registerkommunikation kann nicht auf Datenregister zugegriffen werden! Prozessdaten, die
eventuell noch angezeigt werden, sind nicht gültig!
Status-Byte 1 bei Registerkommunikation
Das Status-Byte 1 (SB1) befindet sich im Eingangsabbild [} 41] und wird von der KL3403 zur Steuerung
übertragen.
Bit SB1.7
Name RegAccess
Legende
Bit Name
SB1.7 RegAccess
SB1.6 R
SB1.5 bis Reg-Nr.
SB1.0
Control- und Status-Byte des zweiten Kanals (L2)
Das Control-Byte 2 (CB2) befindet sich im Ausgangsabbild [} 41] und wird von der Steuerung zur KL3403
übertragen (Aufbau und Verwendung siehe Control-Byte 0 [} 42]). Beachten Sie im Prozessdatenbetrieb die
Zuordnung der Control-Bytes zu den Prozesseingangsdatenworten.
Das Status-Byte 2 (SB2) befindet sich im Eingangsabbild [} 41] und wird von der KL3403 zur Steuerung
übertragen (Aufbau und Verwendung siehe Status-Byte 0 [} 43]).
Control- und Status-Byte des dritten Kanals (L3)
Das Control-Byte 3 (CB3) befindet sich im Ausgangsabbild [} 41] und wird von der Steuerung zur KL3403
übertragen (Aufbau und Verwendung siehe Control-Byte 0). Beachten Sie im Prozessdatenbetrieb die
Zuordnung der Control-Bytes zu den Prozesseingangsdatenworten.
Das Status-Byte 3 (SB3) befindet sich im Eingangsabbild [} 41] und wird von der KL3403 zur Steuerung
übertragen (Aufbau und Verwendung siehe Status-Byte 0).
44
CB1.6 CB1.5
R/W Reg-Nr.
Beschreibung
1 Registerkommunikation eingeschaltet
bin
0 Lesezugriff
bin
1 Schreibzugriff
bin
Registernummer:
Tragen Sie hier die Nummer des Registers [} 45] ein, das Sie
- mit dem Eingangsdatenwort 1 lesen oder
- mit dem Ausgangsdatenwort 1 beschreiben wollen.
VORSICHT
SB1.6 SB1.5
R Reg-Nr.
Beschreibung
1 Quittung für Registerzugriff
bin
0 Lesezugriff
bin
Nummer des Registers, das gelesen oder beschrieben wurde.
Version: 3.2.0
CB1.4 CB1.3 CB1.2
SB1.4 SB1.3 SB1.2
CB1.1 CB1.0
SB1.1 SB1.0
KL3403/KS3403
