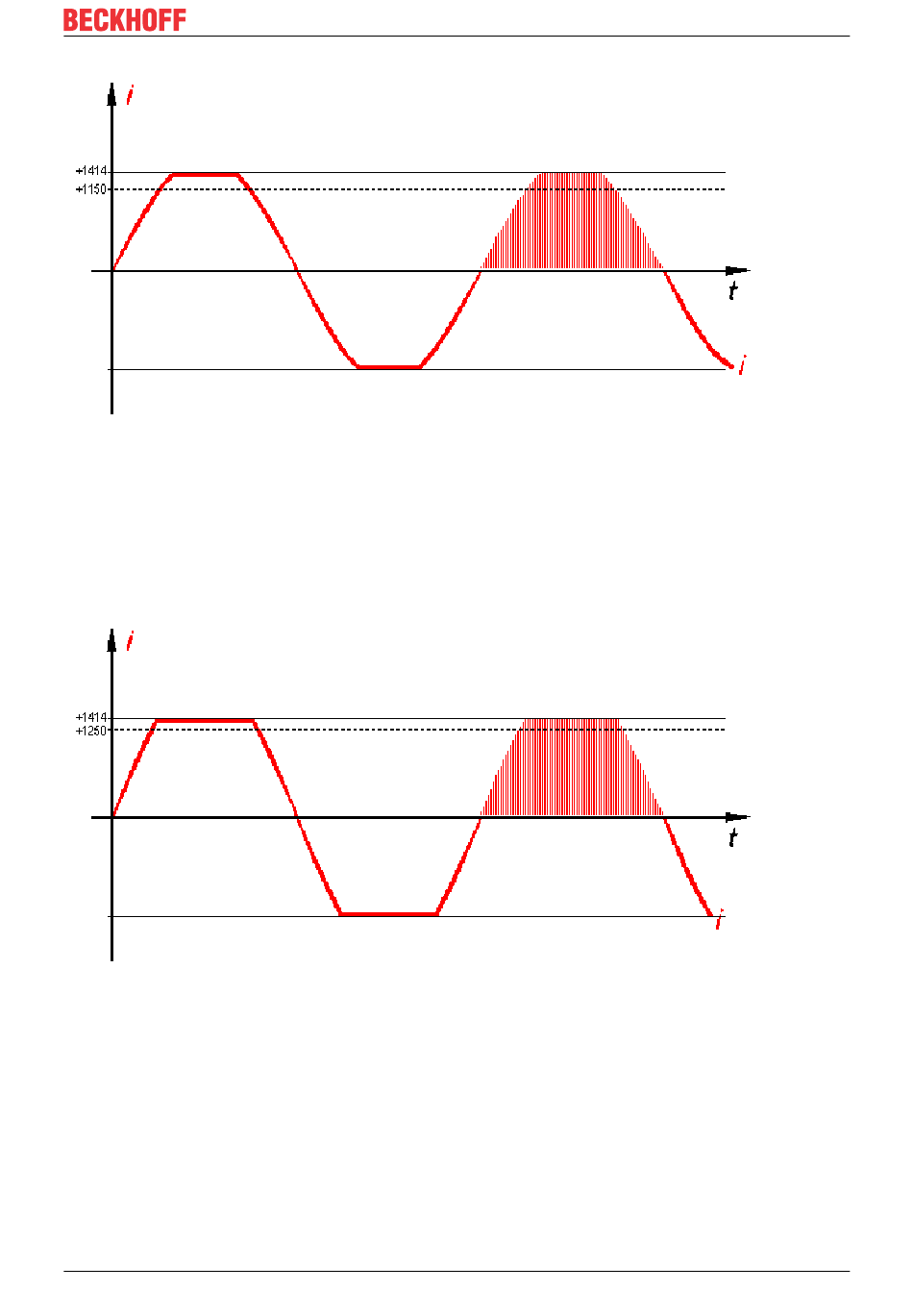

Abb. 30: Verlauf von Strom und Abtastung bei 20% Übersteuerung
Für den Effektivwert des Stromes gibt die Klemme im dargestellten Beispiel einen Wert von ca. 1150
Dieser Wert ist bereits mit einem kleinen Fehler behaftet.
Verlauf von Strom und Abtastung bei 50% Übersteuerung
Je weiter der Eingang übersteuert wird, umso mehr Stützstellen sind mit einem immer größeren Messfehler
durch Eingangsübersteuerung behaftet.
Abb. 31: Verlauf von Strom und Abtastung bei 50% Übersteuerung
Für den Effektivwert des Stromes gibt die Klemme im dargestellten Beispiel einen Wert von ca. 1250
Dieser Wert ist mit einem relevanten Fehler behaftet.
Der Messfehler steigt mit dem Grad der Übersteuerung
Mit zunehmender Übersteuerung steigt der aus den Stützstellen berechnete Effektivwert "I" zwar weiterhin
mit der Eingangsspannung "î" an, steigt aber nicht mehr linear zum Eingangssignal - der Messfehler "∆" wird
schnell größer!
