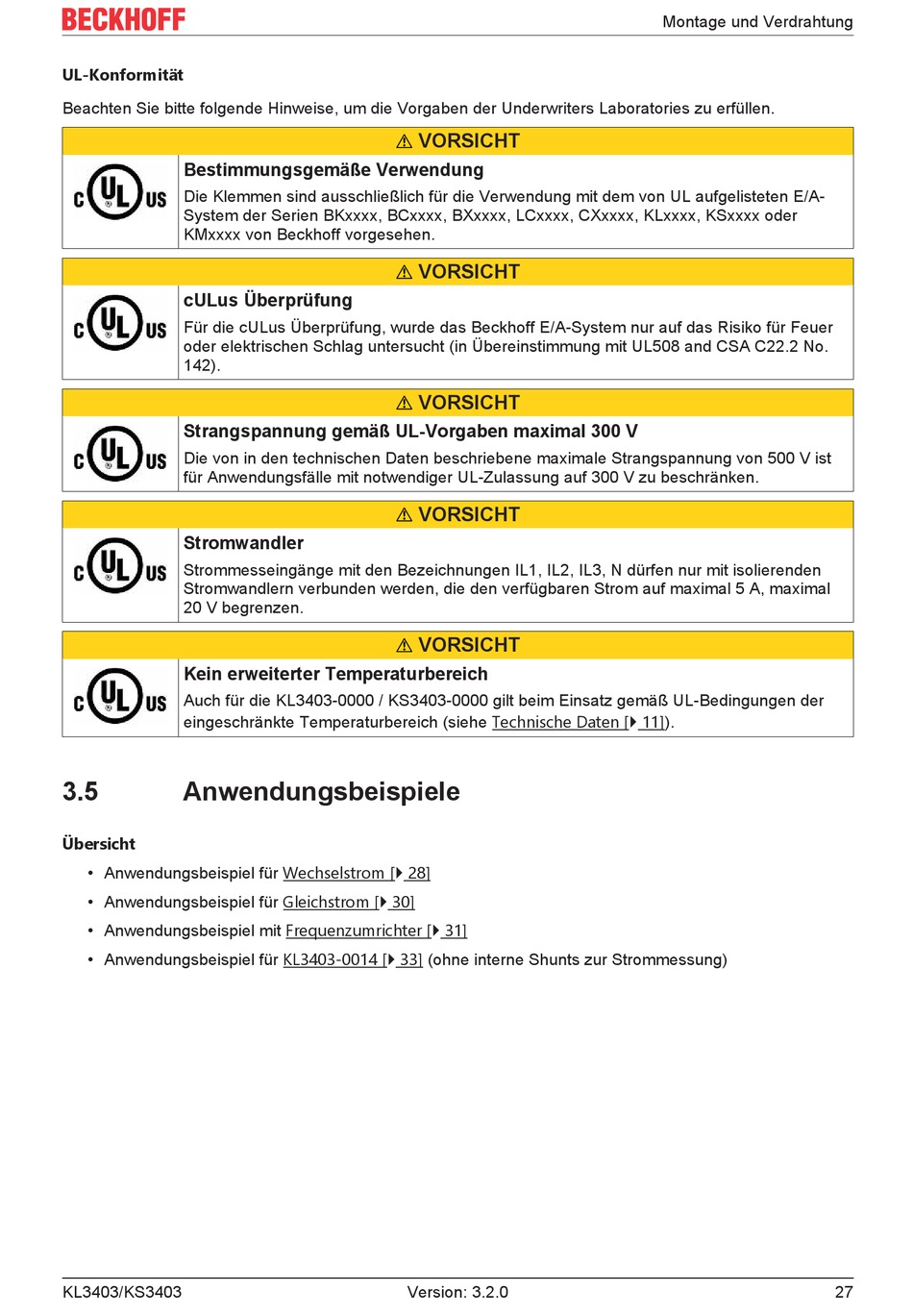

UL-Konformität
Beachten Sie bitte folgende Hinweise, um die Vorgaben der Underwriters Laboratories zu erfüllen.
Bestimmungsgemäße Verwendung
Die Klemmen sind ausschließlich für die Verwendung mit dem von UL aufgelisteten E/A-
System der Serien BKxxxx, BCxxxx, BXxxxx, LCxxxx, CXxxxx, KLxxxx, KSxxxx oder
KMxxxx von Beckhoff vorgesehen.
cULus Überprüfung
Für die cULus Überprüfung, wurde das Beckhoff E/A-System nur auf das Risiko für Feuer
oder elektrischen Schlag untersucht (in Übereinstimmung mit UL508 and CSA C22.2 No.
142).
Strangspannung gemäß UL-Vorgaben maximal 300 V
Die von in den technischen Daten beschriebene maximale Strangspannung von 500 V ist
für Anwendungsfälle mit notwendiger UL-Zulassung auf 300 V zu beschränken.
Stromwandler
Strommesseingänge mit den Bezeichnungen IL1, IL2, IL3, N dürfen nur mit isolierenden
Stromwandlern verbunden werden, die den verfügbaren Strom auf maximal 5 A, maximal
20 V begrenzen.
Kein erweiterter Temperaturbereich
Auch für die KL3403-0000 / KS3403-0000 gilt beim Einsatz gemäß UL-Bedingungen der
eingeschränkte Temperaturbereich (siehe Technische Daten [} 11]).
3.5

Anwendungsbeispiele

Übersicht
• Anwendungsbeispiel für Wechselstrom [} 28]
• Anwendungsbeispiel für Gleichstrom [} 30]
• Anwendungsbeispiel mit Frequenzumrichter [} 31]
• Anwendungsbeispiel für KL3403-0014 [} 33] (ohne interne Shunts zur Strommessung)
