Polarität der Stromwandler
Falls Sie in einem Pfad negative Leistungswerte messen, überprüfen Sie bitte, ob Sie den zugehöri-
gen Stromwandlerpfad richtig herum angeschlossen haben.
Strommessung an einem Motor
Klemmstelle N nullen oder erden!
Wenn Sie die Klemmstelle N nicht mit dem Nulleiter Ihres Versorgungsnetzes verbinden (z. B. bei Verwen-
dung der KL3403 zur reinen Strommessung), müssen Sie die Klemmstelle N erden, damit im Fehlerfall ei-
nes Stromwandlers gefährliche Überspannungen vermieden werden!

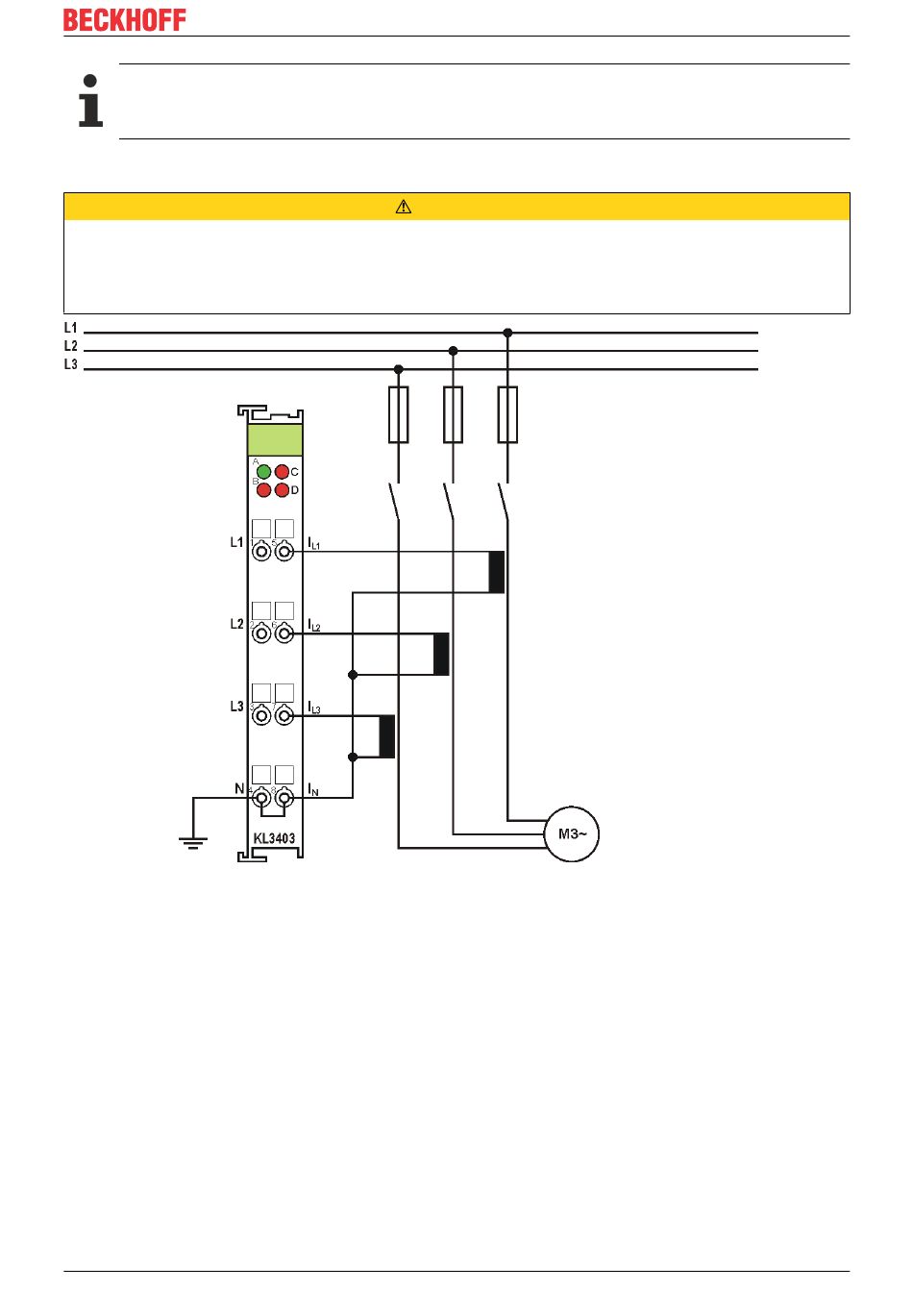

Abb. 18: Anwendungsbeispiel - Strommessung an einem Motor
KL3403/KS3403
VORSICHT
Version: 3.2.0
Montage und Verdrahtung
29
