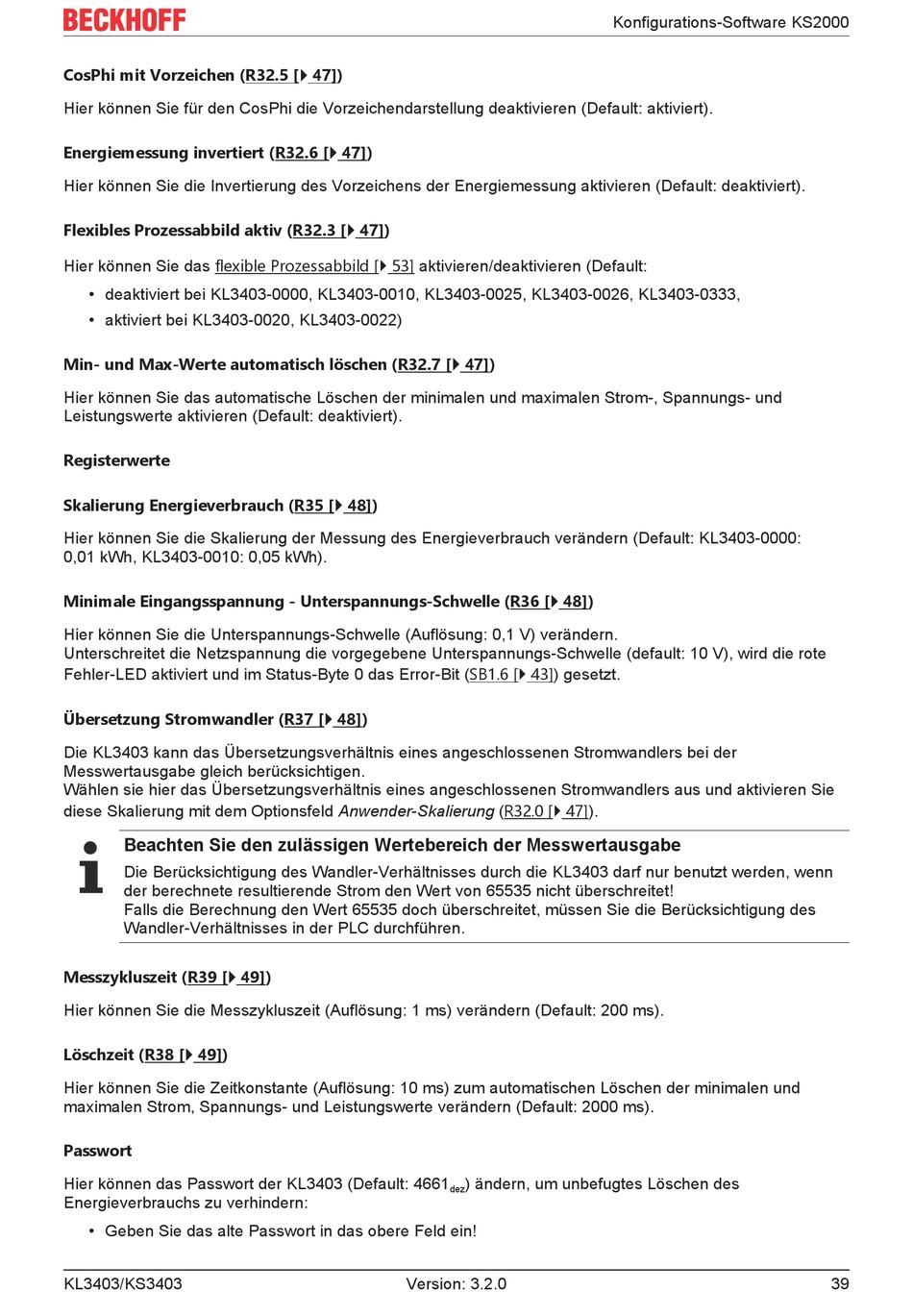

Beckhoff KS3403 Dokumentation Seite 39

CosPhi mit Vorzeichen (R32.5 [} 47])
Hier können Sie für den CosPhi die Vorzeichendarstellung deaktivieren (Default: aktiviert).
Energiemessung invertiert (R32.6 [} 47])
Hier können Sie die Invertierung des Vorzeichens der Energiemessung aktivieren (Default: deaktiviert).
Flexibles Prozessabbild aktiv (R32.3 [} 47])
Hier können Sie das flexible Prozessabbild [} 53] aktivieren/deaktivieren (Default:
• deaktiviert bei KL3403-0000, KL3403-0010, KL3403-0025, KL3403-0026, KL3403-0333,
• aktiviert bei KL3403-0020, KL3403-0022)
Min- und Max-Werte automatisch löschen (R32.7 [} 47])
Hier können Sie das automatische Löschen der minimalen und maximalen Strom-, Spannungs- und
Leistungswerte aktivieren (Default: deaktiviert).
Registerwerte
Skalierung Energieverbrauch (R35 [} 48])
Hier können Sie die Skalierung der Messung des Energieverbrauch verändern (Default: KL3403-0000:
0,01 kWh, KL3403-0010: 0,05 kWh).
Minimale Eingangsspannung - Unterspannungs-Schwelle (R36 [} 48])
Hier können Sie die Unterspannungs-Schwelle (Auflösung: 0,1 V) verändern.
Unterschreitet die Netzspannung die vorgegebene Unterspannungs-Schwelle (default: 10 V), wird die rote
Fehler-LED aktiviert und im Status-Byte 0 das Error-Bit (SB1.6 [} 43]) gesetzt.
Übersetzung Stromwandler (R37 [} 48])
Die KL3403 kann das Übersetzungsverhältnis eines angeschlossenen Stromwandlers bei der
Messwertausgabe gleich berücksichtigen.
Wählen sie hier das Übersetzungsverhältnis eines angeschlossenen Stromwandlers aus und aktivieren Sie
diese Skalierung mit dem Optionsfeld Anwender-Skalierung (R32.0 [} 47]).
Beachten Sie den zulässigen Wertebereich der Messwertausgabe
Die Berücksichtigung des Wandler-Verhältnisses durch die KL3403 darf nur benutzt werden, wenn
der berechnete resultierende Strom den Wert von 65535 nicht überschreitet!
Falls die Berechnung den Wert 65535 doch überschreitet, müssen Sie die Berücksichtigung des
Wandler-Verhältnisses in der PLC durchführen.
Messzykluszeit (R39 [} 49])
Hier können Sie die Messzykluszeit (Auflösung: 1 ms) verändern (Default: 200 ms).
Löschzeit (R38 [} 49])
Hier können Sie die Zeitkonstante (Auflösung: 10 ms) zum automatischen Löschen der minimalen und
maximalen Strom, Spannungs- und Leistungswerte verändern (Default: 2000 ms).
Passwort
Hier können das Passwort der KL3403 (Default: 4661
Energieverbrauchs zu verhindern:
• Geben Sie das alte Passwort in das obere Feld ein!
KL3403/KS3403
) ändern, um unbefugtes Löschen des
dez
