Montage und Verdrahtung

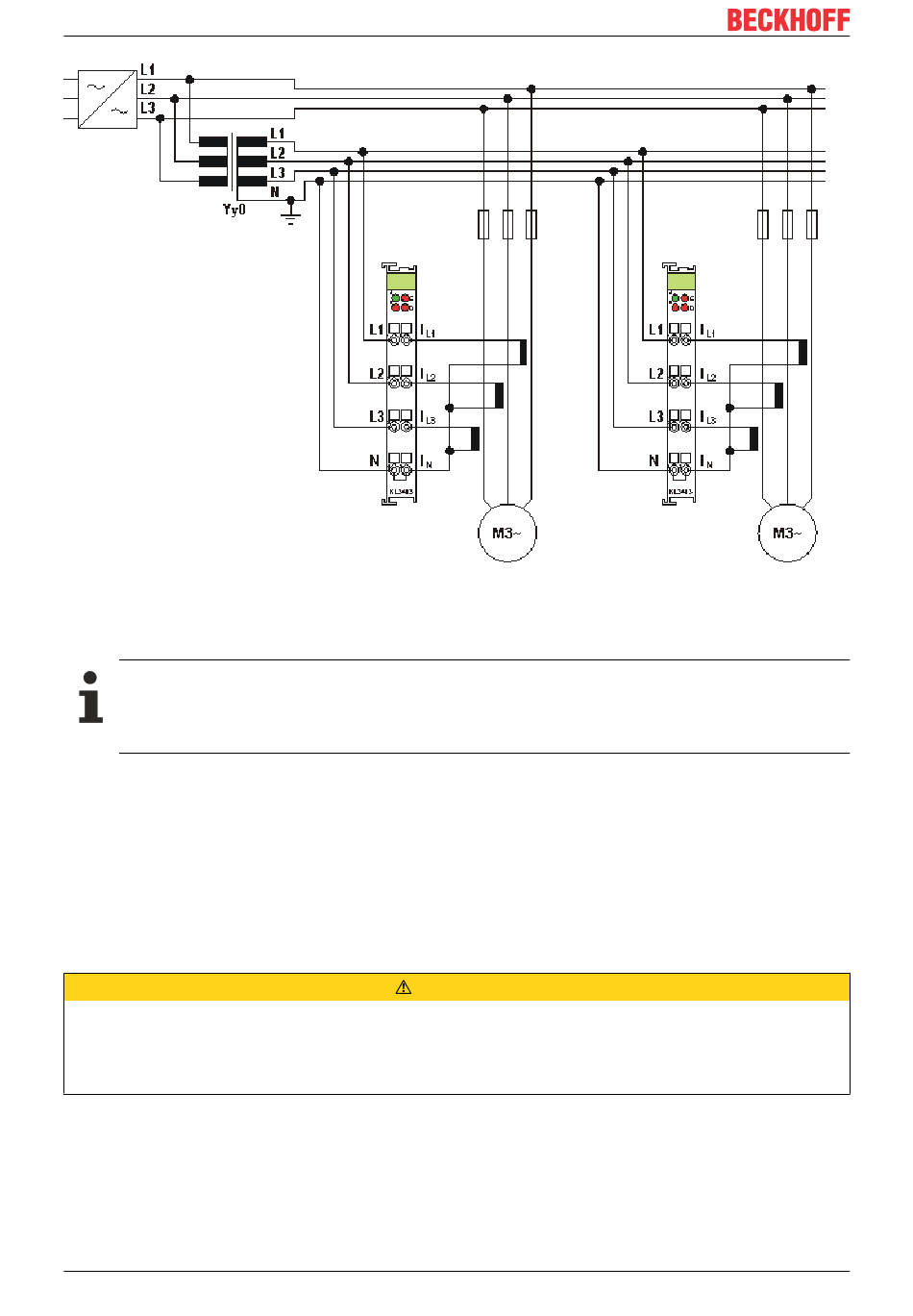

Abb. 20: Anwendungsbeispiel mit Frequenzumrichter
Die galvanische Trennung des vor den Spannungspfad der Leistungsmessklemmen geschalteten
Dreiphasen-Transformators (Yy0) ermöglicht die Messung hinter dem Frequenzumrichter.
Messfehler im unteren Frequenzbereich
Bei der Leistungsmessung hinter Frequenzumrichtern ist im unteren Frequenzbereich besonders
bei der Spannungsmessung ein größerer Messfehler möglich. Dieser Fehler geht auch in die Leis-
tungsberechnung ein.
Der Dreiphasen-Transformator sollte ein Übersetzungsverhältnis von 1:1 haben und darf keine
Phasenverschiebung des Signals verursachen! Da hochfrequente Anteile auf die Motoren nur wenig Einfluss
haben sind die durch den Dreiphasen-Transformator bedingten Verzerrungen bei der Übertragung der durch
den Frequenzumrichter erzeugten Oberwellen ohne große Auswirkung auf die praktische Messung.
Durch die Verwendung von je einer Leistungsmessklemme pro Motor wird die Aufteilung der Leistung sehr
gut abgebildet. Eine überhöhte Stromaufnahme eines einzelnen Motors kann rechtzeitig erkannt werden.
Die Messung von Gleichspannung/Gleichstrom (z. B. Halteströme von Synchronmotoren) ist auf diese Art
nicht möglich! Praktische Ergebnisse ergeben sich je nach verwendeten Dreiphasen-Transformator und
Stromwandlern für Spannungen/Ströme mit einer Frequenz oberhalb von 5 Hz.
Klemmstellen N erden!
Aufgrund der galvanischen Trennung durch den Dreiphasen-Transformator, müssen Sie die Klemmstellen
N der Leistungsmessklemmen erden, damit im Fehlerfall eines Stromwandlers gefährliche Überspannun-
gen vermieden werden!
32
VORSICHT
Version: 3.2.0 KL3403/KS3403
