3.5.4 Anwendungsbeispiel für KL3403-0014
Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich!
Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta-
ge, Demontage oder Verdrahtung der Busklemmen beginnen!
Die KL3403-0014 hat keine internen Shunts zur Strommessung. Sie ermöglicht die Verwendung von
externen Shunts. Dafür stehen anstelle der drei Strompfade die zusätzlichen Spannungspfade UI1, UI2 und
UI3 zur Verfügung.
Anschluss
Mit Verbindungsleitungen wird die an den externen Shunts abfallende Spannung zu den Klemmstellen UI1,
UI2 und UI3 der KL3403-0014 geführt.

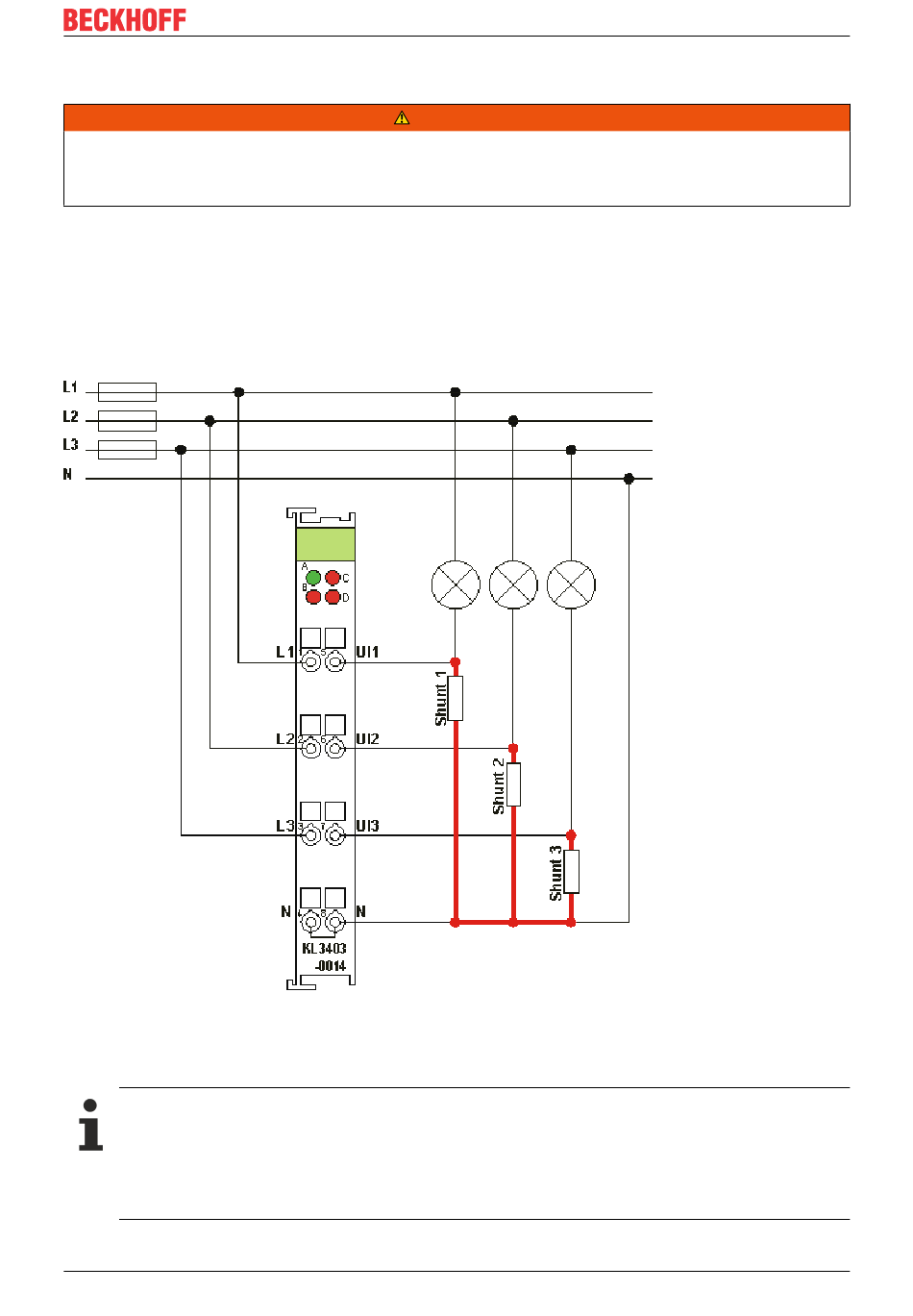

Abb. 21: Anwendungsbeispiel für KL3403-0014
Das Beispiel zeigt die Leistungsmessung an drei Glühbirnen. Dabei erfolgt die Strommessung über drei
externe Shunts.
Spannungsabfall auf den Leitungen zwischen den Shunts
Beachten Sie, dass der Spannungsabfall auf den Leitungen zwischen den Shunts (im Bild rot dar-
gestellt) die Messung verfälscht. Diese Verbindungen müssen also mit kurzen Leitungen hohen
Querschnitts möglichst niederohmig ausgeführt werden, um diesen Messfehler gering zu halten.
Andernfalls kommt es zu erheblichen Messfehlern, da der Spannungsabfall auf diesen Leitungen
vergleichsweise hoch ist bei der Leistungsberechnung einen großen Fehler erzeugt.
