Anschlussbelegung

Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich!
Setzen Sie das Busklemmen-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Monta-
ge, Demontage oder Verdrahtung der Busklemmen beginnen!

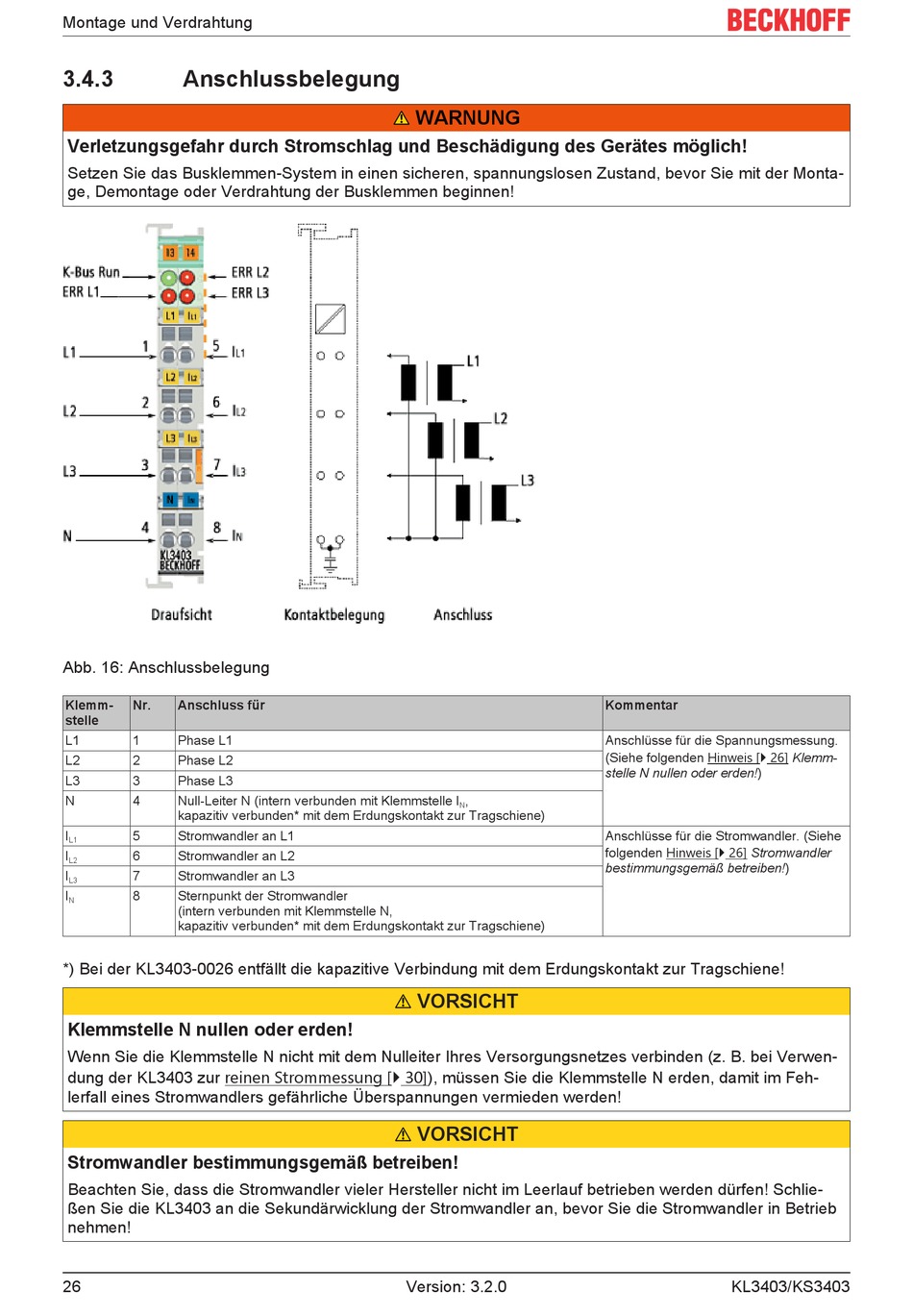

Abb. 16: Anschlussbelegung
Klemm- Nr. Anschluss für
stelle
L1 1 Phase L1
L2 2 Phase L2
L3 3 Phase L3
N 4 Null-Leiter N (intern verbunden mit Klemmstelle I
kapazitiv verbunden* mit dem Erdungskontakt zur Tragschiene)
I 5 Stromwandler an L1
L1
I 6 Stromwandler an L2
L2
I 7 Stromwandler an L3
L3
I 8 Sternpunkt der Stromwandler
N
(intern verbunden mit Klemmstelle N,
kapazitiv verbunden* mit dem Erdungskontakt zur Tragschiene)
*) Bei der KL3403-0026 entfällt die kapazitive Verbindung mit dem Erdungskontakt zur Tragschiene!
Klemmstelle N nullen oder erden!
Wenn Sie die Klemmstelle N nicht mit dem Nulleiter Ihres Versorgungsnetzes verbinden (z. B. bei Verwen-
dung der KL3403 zur reinen Strommessung [} 30]), müssen Sie die Klemmstelle N erden, damit im Feh-
lerfall eines Stromwandlers gefährliche Überspannungen vermieden werden!
Stromwandler bestimmungsgemäß betreiben!
Beachten Sie, dass die Stromwandler vieler Hersteller nicht im Leerlauf betrieben werden dürfen! Schlie-
ßen Sie die KL3403 an die Sekundärwicklung der Stromwandler an, bevor Sie die Stromwandler in Betrieb
nehmen!
26
WARNUNG
,
N
VORSICHT
VORSICHT
Version: 3.2.0
Kommentar
Anschlüsse für die Spannungsmessung.
(Siehe folgenden Hinweis [} 26] Klemm-
stelle N nullen oder erden!)
Anschlüsse für die Stromwandler. (Siehe
folgenden Hinweis [} 26] Stromwandler
bestimmungsgemäß betreiben!)
KL3403/KS3403
