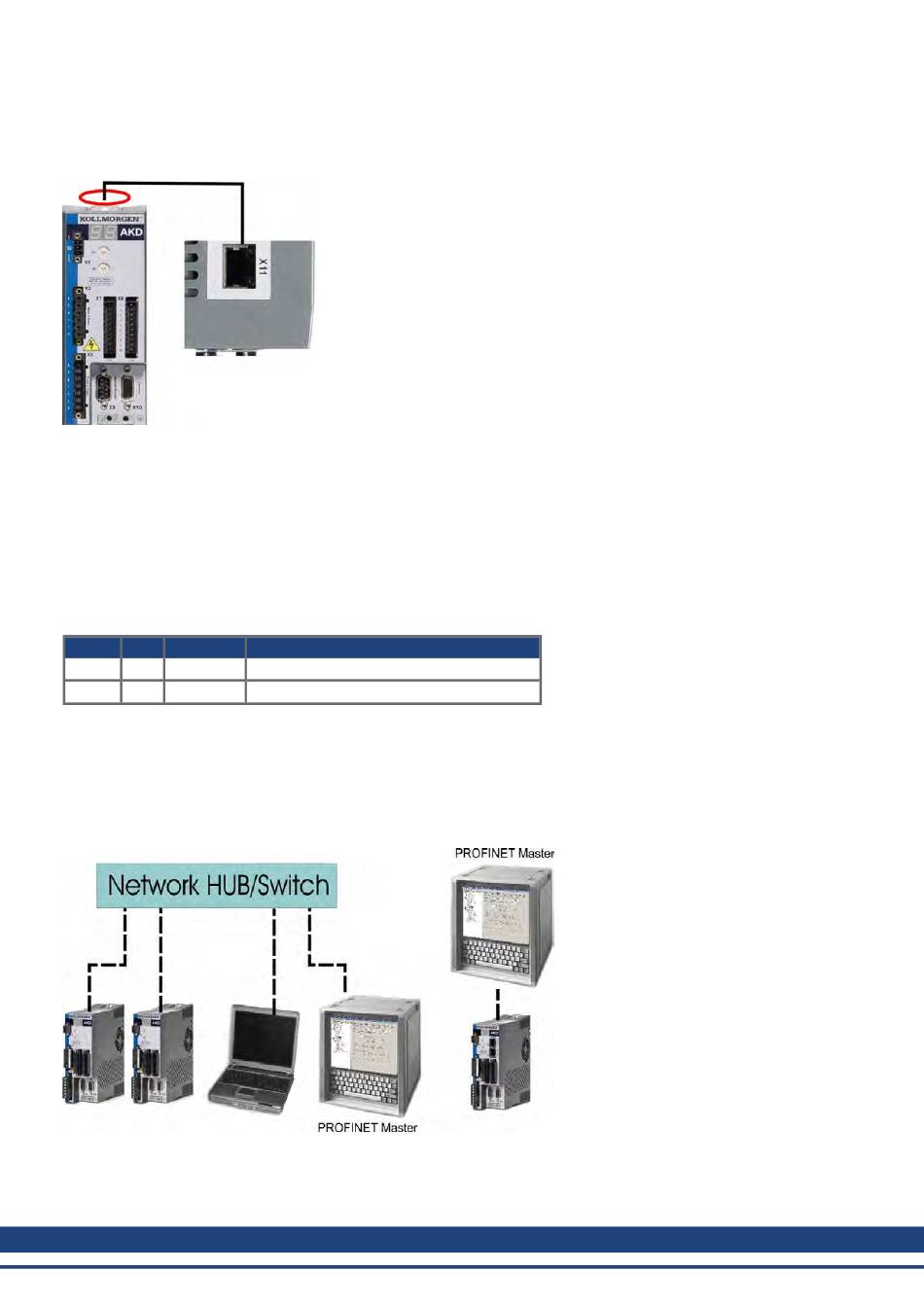

3.2 Integriertes PROFINET

Anschluss an das PROFINET Netzwerk über X11.
Verbinden Sie bei abgeschalteter Versorgungsspannung die Service-Schnittstelle (X11) des Servoverstärkers
direkt mit einer Ethernet Schnittselle des PROFINET Masters oder mit einem Switch.
Prüfen Sie, ob die Link LED am AKD (die grüne LED am RJ45 Stecker) und am Master bzw. Switch leuchten.
Wenn beide leuchten, besteht eine gute Verbindung.
PROFINET RT und WorkBench können gleichzeitig verwendet werden, wenn ein Switch benutzt wird.

3.2.1 LED-Funktionen

Der Kommunikationsstatus wird durch die integrierten LEDs angezeigt.
Stecker LED# Name
X11 LED1 IN port Link EIN = aktive, AUS = nicht aktiv
LED2 RUN

3.2.2 Anschlusstechnik

Sie können den Anschluss an das PROFINET-Netzwerk über RJ-45-Steckverbindungen herstellen. Verwenden
Sie Cat. 5 Ethernet Kabel.
3.2.3 Beispiele für den Netzwerkanschluss
12 Kollmorgen™ | März 2012
Funktion
EIN = in Betrieb, AUS = nicht in Betrieb
