3.4 IP-Adressparameter konfigurieren

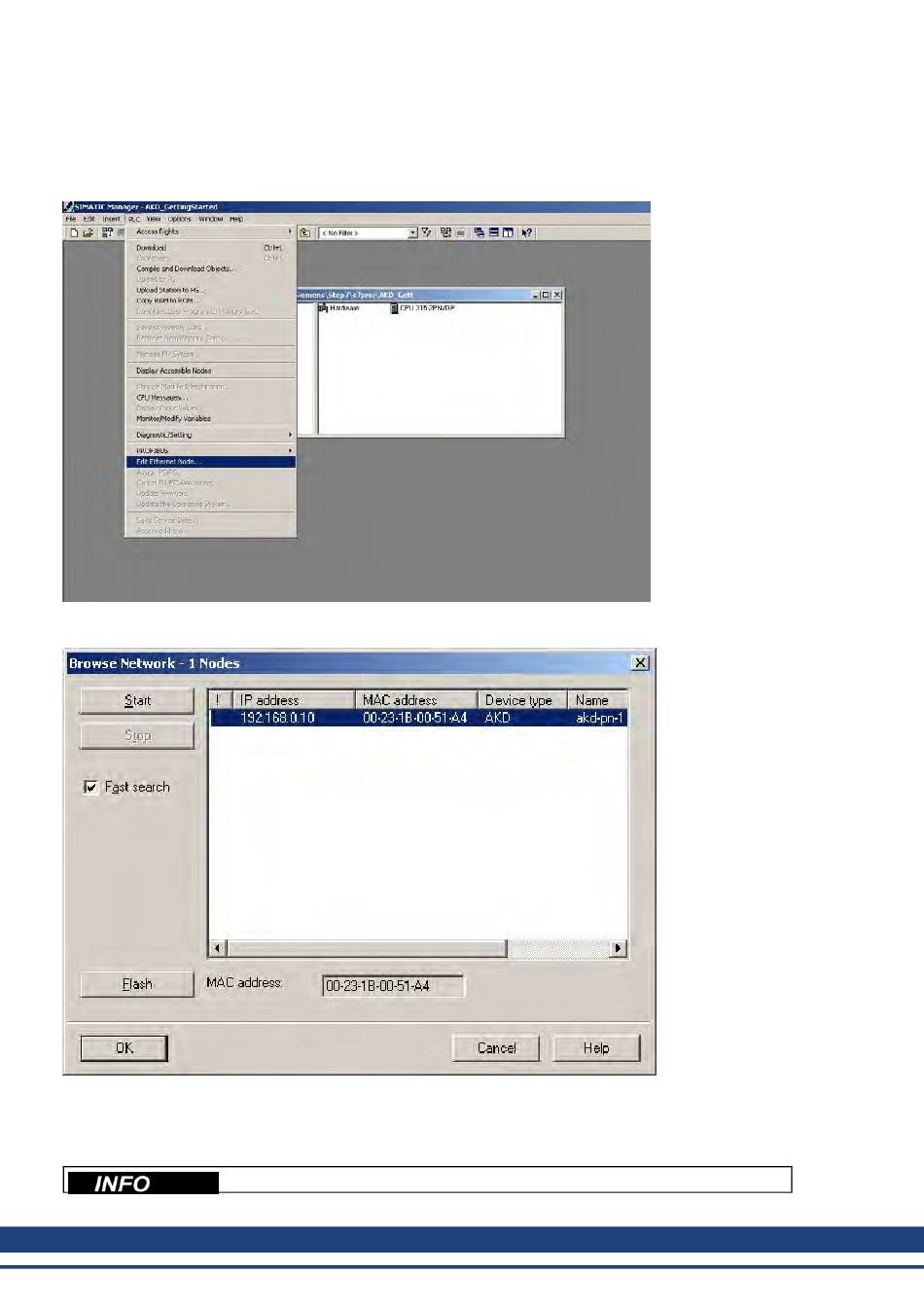

Starten Sie den SIMATIC-Manager. Um eine neue IP-Adresse zuzuweisen, wählen Sie SPS->Ethernet-
Teilnehmer bearbeiten:
Klicken Sie im nächsten Dialogfenster in der Gruppe der Ethernet-Teilnehmer auf „Durchsuchen" und lokalisieren
Sie alle PROFINET-Geräte in Ihrem Netzwerk:
Wählen Sie den AKD und klicken Sie auf OK. Wenn mehrere AKDs an Ihr Netzwerk angebunden sind, können
Sie auch mit Hilfe der MAC-Adresse ein PROFINET-Gerät ausfiltern.
Über die Schaltfläche „Blinken" im Dialogfenster können Sie prüfen, ob das gewünschte Gerät gewählt ist. So
lange diese Funktion aktiv ist, blinkt die Anzeige des gewählten Geräts.
Die MAC-Adresse ist auf dem Typenschild des AKD angegeben.
