12.0 AUFSPANNEN DES RADS AUF DIE
SPINDEL
Um eine einwandfreie Auswuchtung zu erhalten, eine
sorgfältige Montage des Rads auf die Spindel durch-
führen. Eine nicht ordnungsgemäße Zentrierung führt
unvermeidlich zu Unwuchten.
ES IST WICHTIG, DASS SIE ORIGI-
NALKONEN UND -ZUBEHÖRTEILE
VERWENDEN, DIE EIGENS FÜR DIE
BENUTZUNG DER RADAUSWUCHT-
MASCHINE GEBAUT WERDEN.
Nachstehend wird gezeigt, wie das Rad mit den im
Lieferumfang enthaltenen Konen aufgespannt werden
soll. Für alternative Aufspannungen mit dem Optional-
Zubehör konsultieren Sie bitte die speziellen, separat
gelieferten Anweisungen.

12.1 Montage des Rads (

LIBRAK430.3DTEC)

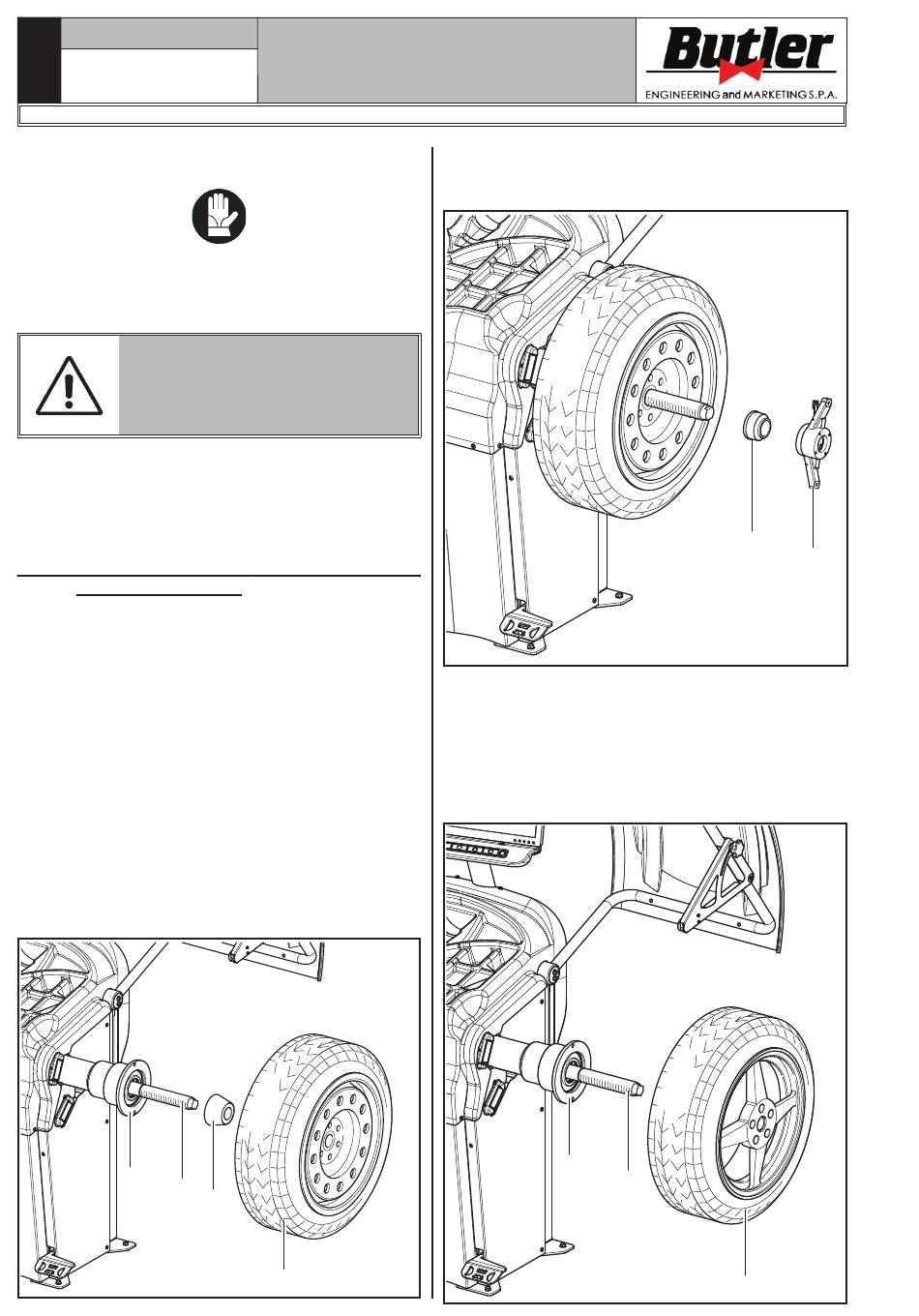

1. Sämtliche Fremdkörper vom Rad (Abb. 19 Pkt. 3):
entfernen, wie bereits vorhandene Gewichte, Steine
und Schlamm. Vor dem Aufspannen und der Befes-
tigung des Rads auf die Spindel, sich sicherstellen,
dass die Spindel (Abb. 19 Pkt. 1) und die Zent-
rierzone der Felge sauber sind.
2. Genau den für das auszuwuchtende Rad passen-
den Konus (Abb. 19 Pkt. 2) wählen. Dieses Zu-
behör sollte je nach Felgenform gewählt werden.
Das Rad (Abb. 19 Pkt. 3), positionieren bzw. den
Konus (Abb. 19 Pkt. 2) vorsichtig (Festfressgefahr)
auf die Spindel (Abb. 19 Pkt. 1) montieren, bis er
am Auflageflansch anliegt (Abb. 19 Pkt. 4).
3. Das Rad aufspannen. Dabei soll die Felgeninnen-
seite zur Radauswucht-maschine und gegen den
Konus gerichtet sein.
4
1
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK380.3DTEC -
Abb. 19
2
3
4. Die Schutzkappe (Abb. 20 Pkt. 1) in die Spann-
mutter (Abb. 20 Pkt. 2) einsetzen und gegen das
Rad arretieren.
Bei einigen Alurädern mit sehr hoher Zentrierung muss
der Konus auf der Radaußenseite montiert werden.
5. Die Spindel (Abb. 21 Pkt. 1) reinigen, bevor das
Rad aufzuspannen.
6. Das Rad (Abb. 21 Pkt. 3) bis an den Auflageflansch
aufspannen. Dabei soll die Felgeninnenseite (Abb. 21
Pkt. 2) zur Radauswuchtmaschine gerichtet sein.
2
1
Abb. 20
1
Abb. 21
3
2
