11.0 PNEUMATIKANSCHLUSS
JEDER AUCH NUR KLEINSTE
PNEUMATISCHE EINGRIFF MUSS
DURCH QUALIFIZIERTES FACH-
P E R S O N A L D U R C H G E F Ü H R T
WERDEN.
Schließen Sie die Radauswuchtmaschine über den
speziellen Anschluss auf ihrer Rückseite an die Druck-
luftanlage der Werkstatt an (siehe Abb. 14 Pkt. 1).
Die Pneumatikanlage, die das Gerät versorgt, muss
in der Lage sein, gefilterte und entfeuchtete Luft mit
einem Druck zwischen 8 - 10 bar (116 - 145 psi) zu
liefern. Die Anlage muss vor dem Gerät mit einem
Absperrventil ausgestattet sein.

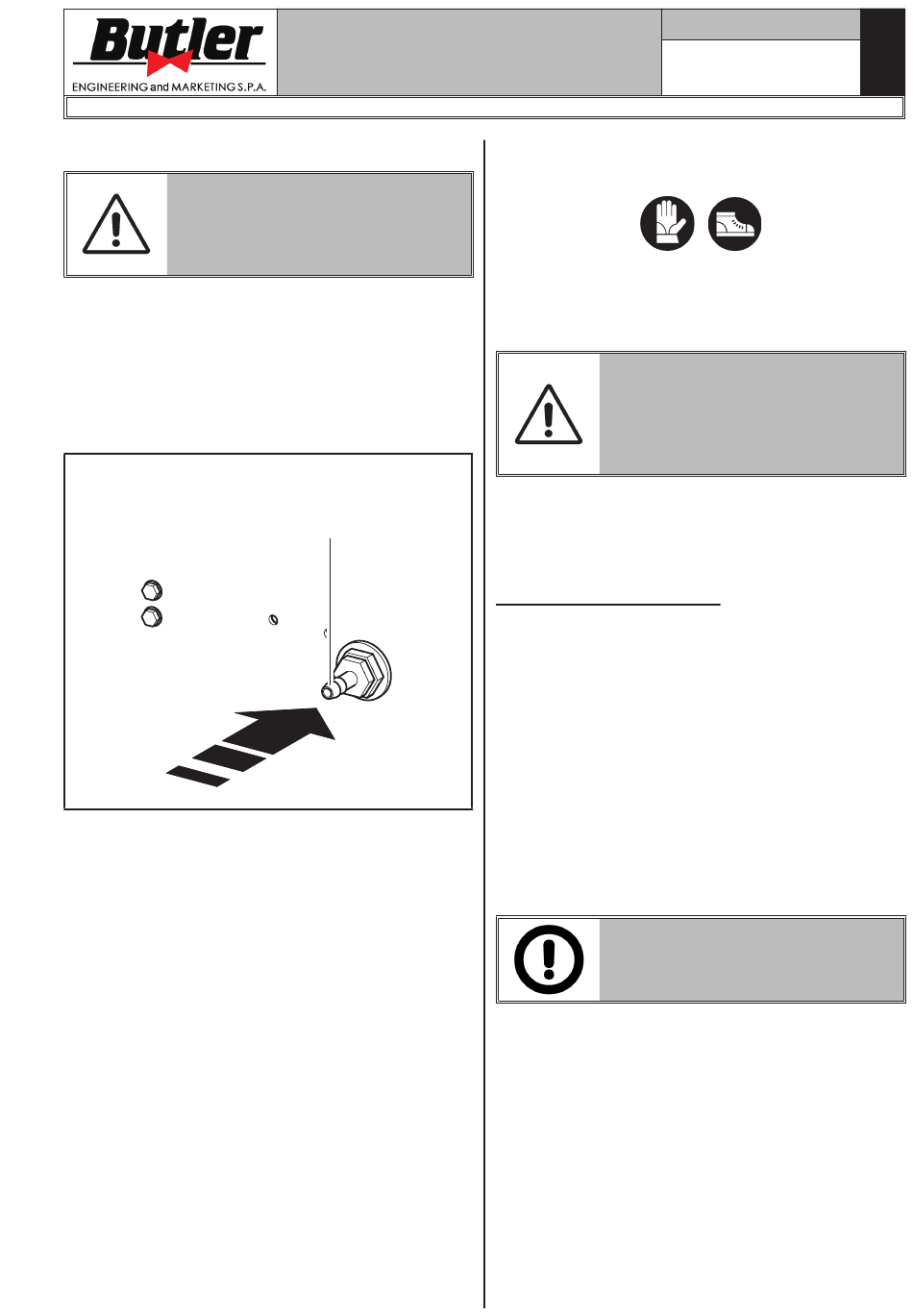

Abb. 14
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTLC
1
12.0 AUFBAU DES RADS AUF DIE SPIN-
DEL
Um eine einwandfreie Auswuchtung zu erhalten, einen
sorgfältigen Aufbau des Rads auf die Spindel durch-
führen. Eine nicht ordnungsgemäße Zentrierung führt
unvermeidlich zu Unwuchten.
ES IST WICHTIG, DASS SIE ORI-
GINALKEGEL UND -ZUBEHÖR-
TEILE VERWENDEN, DIE EIGENS
FÜR DIE BENUTZUNG DER RAD-
AUSWUCHTMASCHINE GEBAUT
WERDEN.
Nachstehend wird gezeigt, wie das Rad mit den im
Lieferumfang Konen aufbauen. Für alternative Auf-
spannungen mit dem Optional-Zubehör konsultieren
Sie bitte die separat gelieferten speziellen Anweisungen.
12.1 Aufbau des Rades
1. Bringen Sie nach rechts die Radstütze (Abb. 15
Pkt. 1);
2. sämtliche Fremdkörper vom Rad (Abb. 15 Pkt. 2)
entfernen: bereits vorhandene Gewichte, Steine und
Schlamm; vor dem Aufspannen und der Befestigung
des Rads auf die Spindel; sich sicherstellen, dass
sie (Abb. 15 Pkt. 3) und die Zentrierzone der Felge
sauber sind;
3. das Rad (Abb. 15 Pkt. 2) auf der Radstütze
(Abb. 15 Pkt. 1) bringen, mit Felgeninnenseite zur
Radauswuchtmaschine gerichtet. Betätigen Sie das
Bedienungselement der Hubvorrichtung (Abb. 15
Pkt. 4) und es gehoben halten Sie; das Trittbrett
(Abb. 15 Pkt. 5) heben lassen;
WENN DIE GEWÜNSCHTE HÖHE
ERREICHT WIRD, GEBEN SIE DAS
BEDIENUNGSELEMENT FREI.
4. bewegen Sie die Radhalterung nach links (Abb. 15
Pkt. 1) und zentrieren Sie gleichzeitig das Rad auf
der Spindel mit minimalem Kraftaufwand, unab-
hängig von seinem Gewicht;
1294-M017-03
Seite 18 von 70
