Pneumatikanschluss; Aufspannen Des Rads Auf Die Spindel; Montage Des Rads - Butler Librak280Rtl Betriebsanleitung

1294-M017-1_B
D
Seite 19 von 64

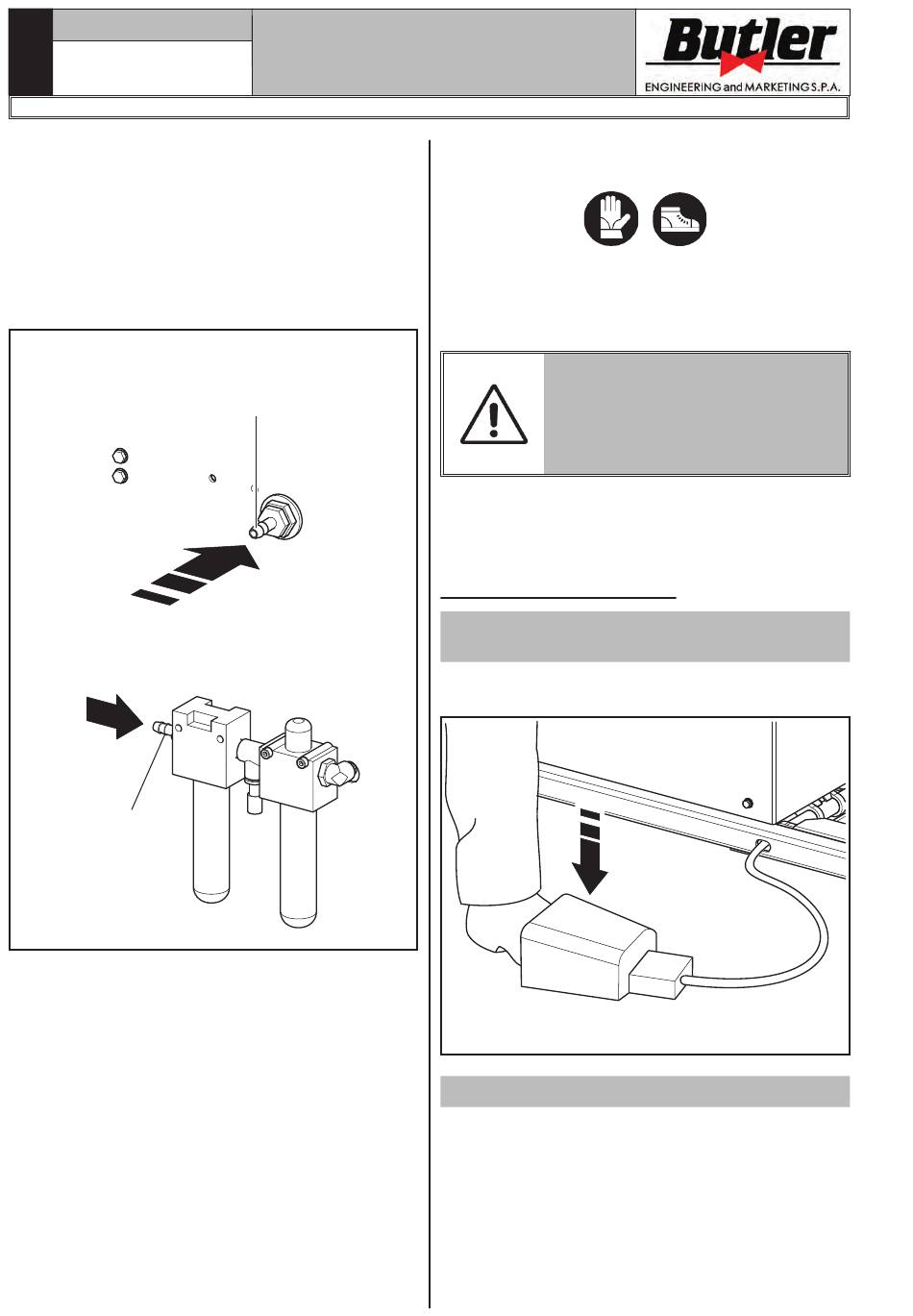

11.0 PNEUMATIKANSCHLUSS

Schließen Sie die Radauswuchtmaschine über den
speziellen Anschluss auf ihrer Rückseite an die Druck-
luftanlage der Werkstatt an (siehe Abb. 24 Pkt. 1).
Die Pneumatikanlage, die die Maschine versorgt, muss
in der Lage sein, gefilterte und entfeuchtete Luft mit
einem Druck zwischen 8 und 10 Bar zu liefern. Die
Anlage muss mit einem der Maschine vorgeschalteten
Sperrventil versehen sein.
Nur für Modelle LIBRAK280RTL -
LIBRAK280RTLC
Nur für Modelle LIBRAK280PRTL -
LIBRAK280PRTLC
1
Abb. 24
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTL - LIBRAK280PRTL - LIBRAK280RTLC - LIBRAK280PRTLC
1
12.0 AUFSPANNEN DES RADS AUF DIE
SPINDEL
Um eine einwandfreie Auswuchtung zu erhalten, eine
sorgfältige Montage des Rads auf die Spindel durch-
führen. Eine nicht ordnungsgemäße Zentrierung führt
unvermeidlich zu Unwuchten.
ES IST WICHTIG, DASS SIE ORI-
GINALKONEN UND -ZUBEHÖR-
TEILE VERWENDEN, DIE EIGENS
FÜR DIE BENUTZUNG DER RAD-
AUSWUCHTMASCHINE GEBAUT
WERDEN.
Nachstehend wird gezeigt, wie das Rad mit den im
Lieferumfang Konen aufspannen. Für alternative Auf-
spannungen mit dem Optional-Zubehör konsultieren
Sie bitte die separat gelieferten speziellen Anweisungen.
12.1 Montage des Rades
Nur für Modelle LIBRAK280PRTL -
LIBRAK280PRTLC
1. Öffnen die pneumatische Spindel mit dem speziellen
Fußpedal, (siehe Abb. 25).
Die pneumatische Spindel
öffnen und schließen
Für alle Modelle
2. Bringen Sie nach rechts die Radstütze (Abb. 26 Pkt. 1).
Den Adapterflansch (Abb. 26 Pkt. 2-3) auf den
Spindelflansch (Abb. 26 Pkt. 4) einsetzen.
3. Sämtliche Fremdkörper vom Rad (Abb. 26 Pkt. 5):
entfernen: bereits vorhandene Gewichte, Steine und
Schlamm; vor dem Aufspannen und der Befestigung
des Rads auf die Spindel, sich sicherstellen, dass
sie (Abb. 26 Pkt. 6) und die Zentrierzone der Felge
sauber sind.
Abb. 25
