9.3.3 Montage der Radschutzhaube

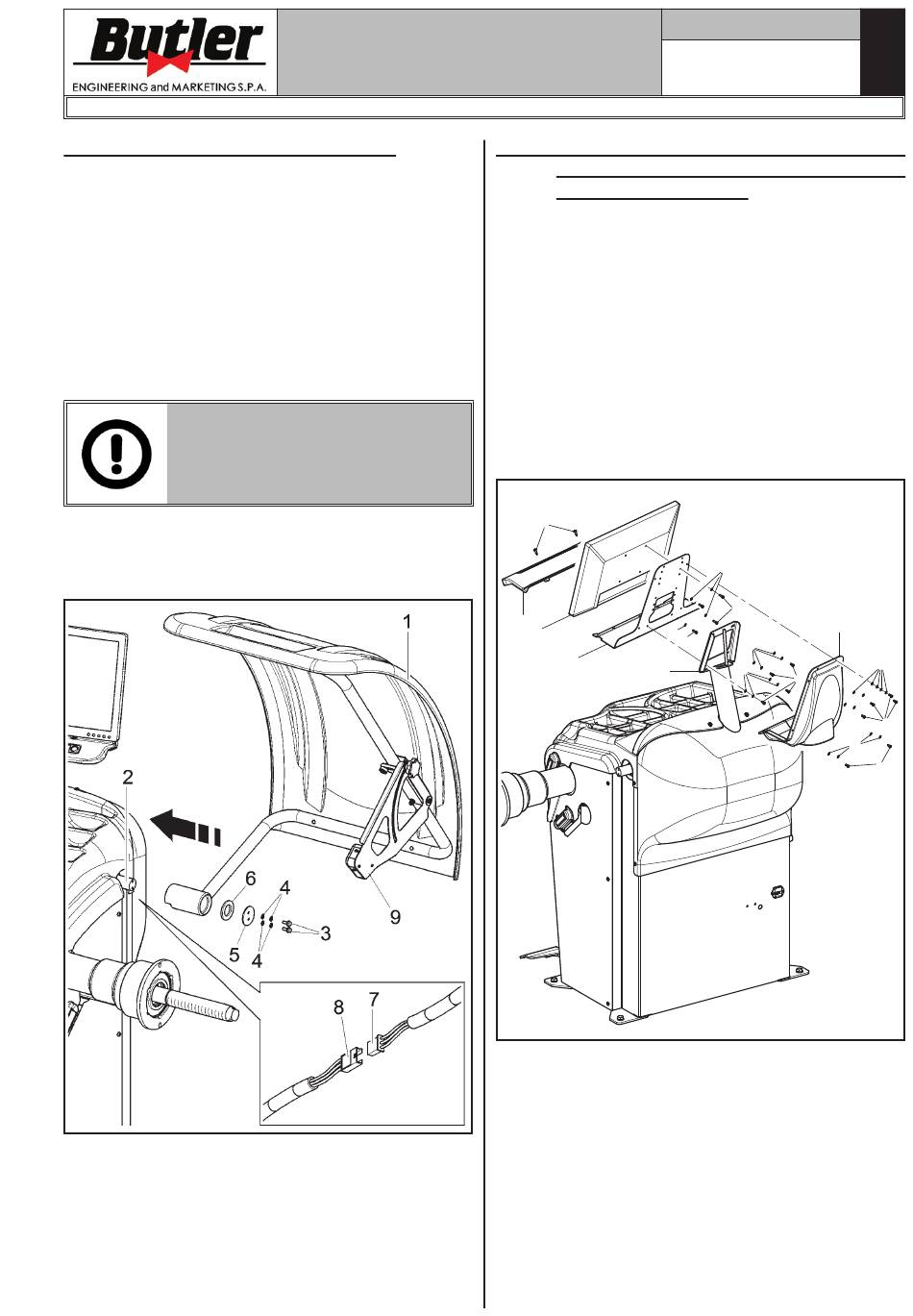

1. Die Radschutzhaube (Abb. 14 Pkt. 1) an den Trä-
ger (Abb. 14 Pkt. 2) mit den Schrauben montieren
(Abb. 14 Pkt. 3); die Tellerfeder (Abb. 14 Pkt. 4)
und die Gegenscheiben einschieben (Abb. 14
Pkt. 5 - 6).
2. Die Schrauben (Abb. 14 Pkt. 3) spannen, um
das Gehäuse (Abb. 14 Pkt. 1) sich zu erhebt und
zu senkt, ohne gegen den Endschalter zu stoßen.
Die Einstellung durchführen, um das Gehäuse ob
während der Öffnung oder während der Schließung
manuell führen zu können.
MIT DEM IN DER MASCHINE PO-
SITIONIERTEN MIKROSCHALTER
WÄHREND DER MONTAGE DES
GEHÄUSES SEHR VORSICHTIG
SEIN.
3. Anschließen Sie das Kabel (Abb. 14 Pkt. 7) des
Ultraschall-Sensors der Automatische Felgenbrei-
ten-Messvorrichtung (Abb. 14 Pkt. 9) an den
vorbereitete Verbinder (Abb. 14 Pkt. 8).
Abb. 14
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK380.3DTEC - LIBRAK380P .3DTEC - LIBRAK430.3DTEC - LIBRAK430P .3DTEC
9.3.4 M o n t a g e
t o r s ( L I B R A K 3 8 0 . 3 D T E C

LIBRAK380P .3DTEC)

1. Montieren Sie das Monitor-Trägerblech (Abb. 15
Pkt. 1) an der Monitor-Halterung (Abb. 15 Pkt. 2)
mit den mitgelieferten Scheiben (Abb. 15 Pkt. 3)
und Schrauben (Abb. 15 Pkt. 4).
Montieren Sie das Monitor (Abb. 15 Pkt. 5)
und die Tastatursgehäuse (Abb. 15 Pkt. 6) an
dem Blech (Abb. 15 Pkt. 1) mit den mitgeliefer-
ten Scheiben (Fig. 15 Pkt. 7), und Schrauben
(Abb. 15 Pkt. 8) und (Abb. 15 Pkt. 9).
Montieren Sie das Gehäuse (Abb. 15 Pkt. 10) an
dem Blech (Abb. 15 Pkt. 1) mit den mitgeliefer-
ten Scheiben (Abb. 15 Pkt. 11) und Schrauben
(Abb. 15 Pkt. 12).
9
6
5
1
2
1297-M021-1_B
Seite 16 von 62
d e s M o n i -
Abb. 15
7
8
10
7
8
3
3
4
D
-
11
12
11
12
