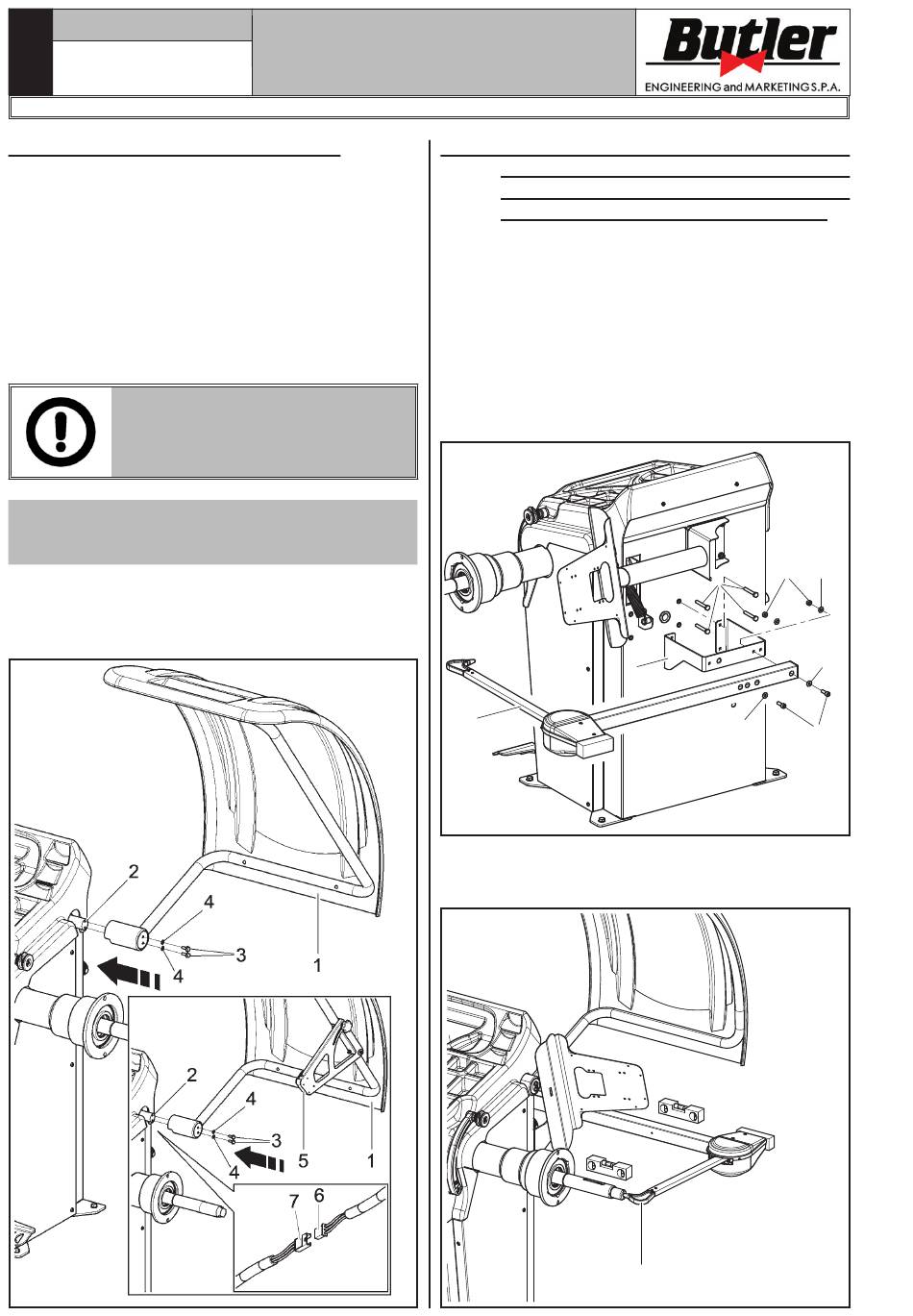

9.3.3 Montage der Radschutzhaube

1. Die Radschutzhaube (Abb. 13 Pkt. 1) an den Trä-
ger (Abb. 13 Pkt. 2) mit den Schrauben montie-
ren (Abb. 13 Pkt. 3): die Tellerfeder einschieben
(Abb. 13 Pkt. 4).
2. Die Schrauben (Abb. 13 Pkt. 3) spannen, um
das Gehäuse (Abb. 13 Pkt. 1) sich zu erhebt und
zu senkt, ohne gegen den Endschalter zu stoßen.
Die Einstellung durchführen, um das Gehäuse ob
während der Öffnung oder während der Schließung
manuell führen zu können.
MIT DEM IN DER MASCHINE PO-
SITIONIERTEN MIKROSCHALTER
WÄHREND DER MONTAGE DES GE-
HÄUSES SEHR VORSICHTIG SEIN.
Nur für LIBRAK355WS - LIBRAK355PWS
Modelle - optional für Modelle LIBRAK355 -
LIBRAK355P
3. Anschließen Sie das Kabel (Abb. 13 Pkt. 6) des
Ultraschall-Sensors der Automatische Felgenbrei-
ten-Messvorrichtung (Abb. 13 Pkt. 5) an den
vorbereitete Verbinder (Abb. 13 Pkt. 7).
Abb. 13
BEDIENUNGS- UND
WARTUNGSHANDBUCH
9.3.4 Montage des automatischer Breiten-
1. Die 4 Schrauben (Abb. 14 Pkt. 1) in der Bügel des
Tasters (Abb. 14 Pkt. 2) einsetzen und sie auf die Ge-
windenieten an der Rückseite des Gehäuses schrauben.
Den Arm des Tasters (Abb. 14 Pkt. 3) an den Bügel
(Abb. 14 Pkt. 2) durch den 2 Schrauben (Abb. 14
Pkt. 4) und die Scheiben (Abb. 14 Pkt. 5) blockieren.
Die Schrauben (Abb. 14 Pkt. 4) mit den Scheiben
(Abb. 14 Pkt. 5) und den Muttern (Abb. 14 Pkt. 6)
fest anziehen, damit die Wuchtwelle und der Arm des
Tasters auf den gleichen Ebene sind (siehe Abb. 15).
Abb. 14
3
2. Dann auch noch sicherstellen, dass der Auflage-
stift des Tasters im Mittelpunkt von der Spindel
(Abb. 15 Pkt. 1) aufliegt.
Abb. 15
tasters (serienmäßig für LIBRAK355S
- LIBRAK355PS Modelle) (optional für
LIBRAK355 - LIBRAK355P Modelle)
2
1
5
6
1
5
5
4
