3.3.4
Den Sicherheits-Lichtvorhang montieren
8017026/YSV5/2016-04-07 | SICK
Irrtümer und Änderungen vorbehalten

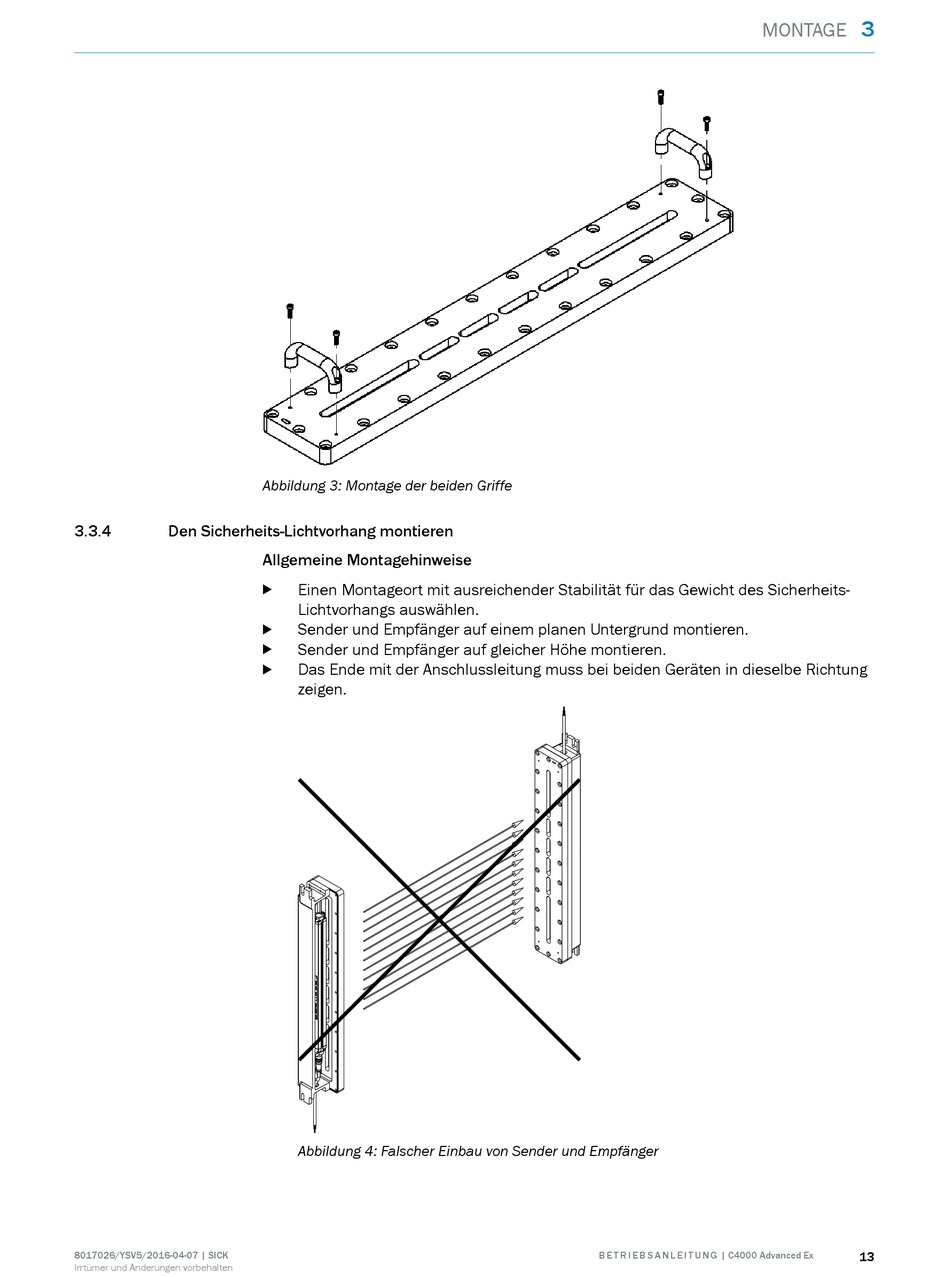

Abbildung 3: Montage der beiden Griffe
Allgemeine Montagehinweise
Einen Montageort mit ausreichender Stabilität für das Gewicht des Sicherheits-
b
Lichtvorhangs auswählen.
Sender und Empfänger auf einem planen Untergrund montieren.
b
Sender und Empfänger auf gleicher Höhe montieren.
b
Das Ende mit der Anschlussleitung muss bei beiden Geräten in dieselbe Richtung
b
zeigen.
Abbildung 4: Falscher Einbau von Sender und Empfänger
MONTAGE
B E T R I E B S A N L E I T U N G | C4000 Advanced Ex
3
13
