3 Produktbeschreibung
3.1 Produktidentifizierung über die SICK Product ID
3.2 Zusatzfunktionen
4 Montage
8018110.1P3G/2024-10-14 | SICK
Irrtümer und Änderungen vorbehalten
Qualifiziertes Personal ist in der Lage, die übertragenen Arbeiten auszuführen und
mögliche Gefahren selbstständig zu erkennen und zu vermeiden. Dies erfordert z. B.:
• Fachliche Ausbildung
•
Erfahrung
• Kenntnis der einschlägigen Bestimmungen und Normen
SICK Product ID
Die SICK Product ID kennzeichnet das Produkt eindeutig. Sie dient gleichzeitig als
Adresse der Webseite mit Informationen zum Produkt.
Die SICK Product ID besteht aus dem Hostnamen pid.sick.com, der Artikelnummer
(P/N) und der Seriennummer (S/N), jeweils getrennt durch einen Schrägstrich.
Die SICK Product ID ist bei vielen Produkten als Text und QR-Code auf dem Typenschild
und / oder auf der Verpackung abgebildet.

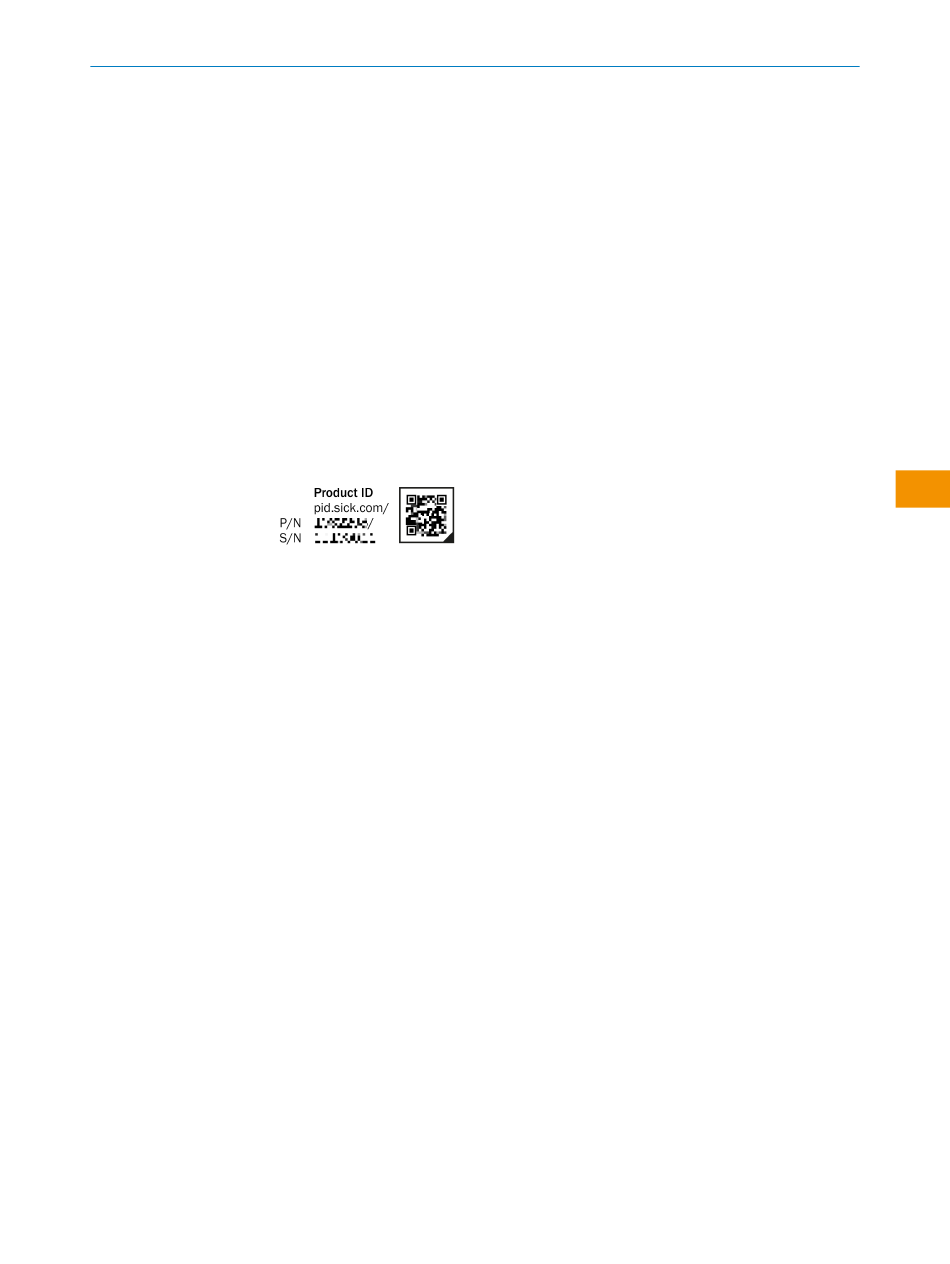

Abbildung 2: SICK Product ID
Testeingang / Sender off
Testeingang: Der Sensor WTT12L verfügt über einen Testeingang („Sender off" oder
"S " im Anschlussschema), mit dem der Sender ausgeschaltet und somit die ord‐
off
nungsgemäße Funktion des Sensors überprüft werden kann: Bei Verwendung von
Leitungsdosen mit LED-Anzeigen ist darauf zu achten, dass der Anschluss "Sender off"
entsprechend belegt ist.
Es muss sich ein Objekt im Strahlengang befinden (Lichtempfang), Testeingang aktivie‐
ren (siehe Anschlussschema, Sender off 24 V). Sende-LED wird abgeschaltet. Es wird
simuliert, dass kein Objekt erkannt wird. Zur Überprüfung der Funktion
heranziehen. Verhält sich der Digitalausgang nicht nach
gen prüfen, siehe "Störungsbeseitigung", Seite
IO-Link
Der Sensor mit IO-Link (WTT12LC-xxxxx) kann im Standard I/O-Modus (SIO) oder im
IO-Link-Modus (IOL) verwendet werden. Alle Automatisierungsfunktionen und sonstigen
Parametereinstellungen sind im IO-Link-Betrieb und im Standard I/O-Betrieb wirksam
(Ausnahme: Zeitstempel). Im Standard I/O-Betrieb Ausgabe der binären Schaltsignale
über Pin 4 / schwarze Ader oder über Pin 5 / graue Ader.
Die IO-Link Funktionalitäten bitte der beiliegenden Betriebsanleitung IO-Link Photo‐
electric Sensors entnehmen oder über www.sick.com unter der Gerätebestellnummer
downloaden.
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
BETRIEBSANLEITUNG
Abbildung 7
Abbildung 7, Einsatzbedingun‐
13.
