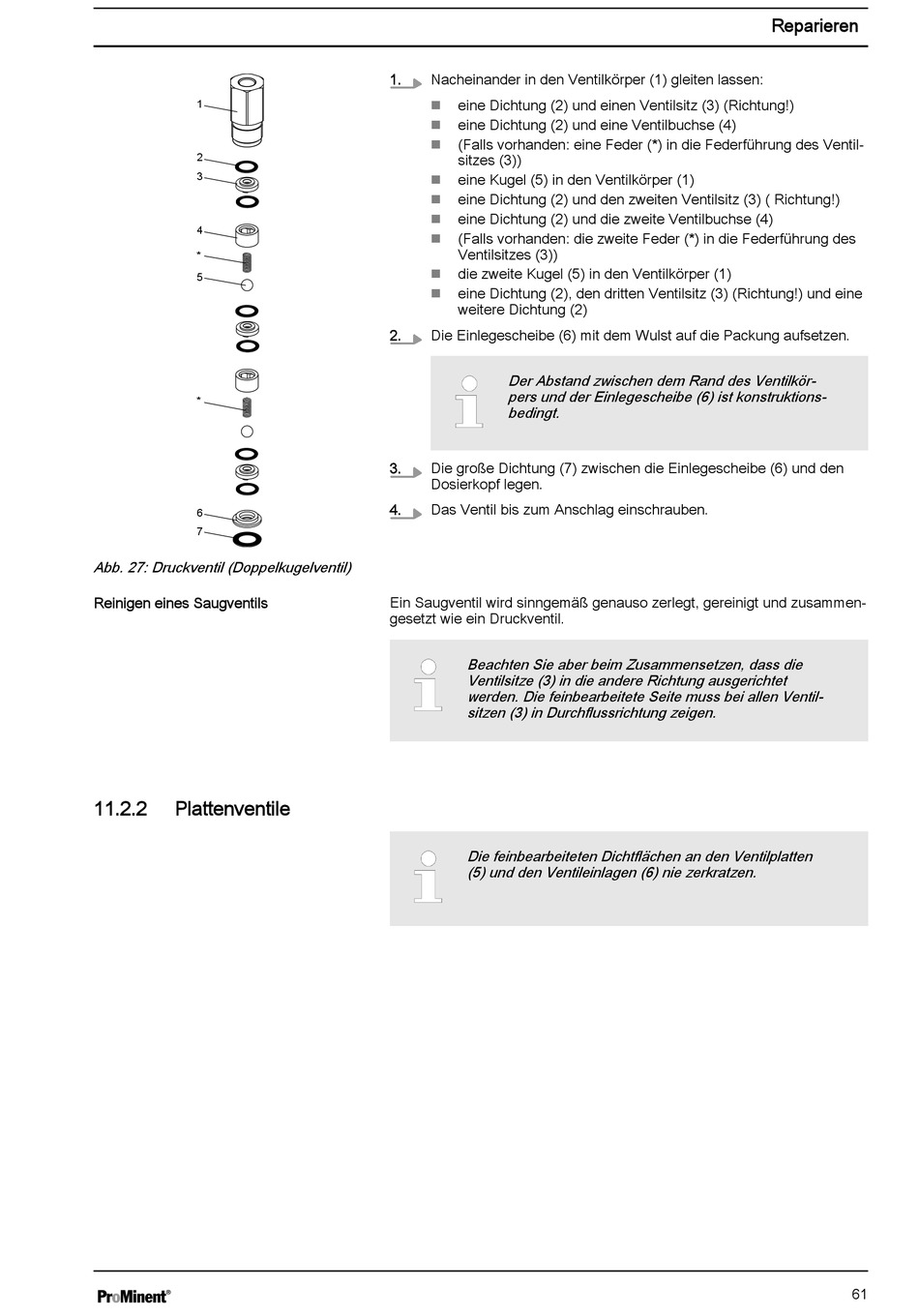

Abb. 27: Druckventil (Doppelkugelventil)
Reinigen eines Saugventils
11.2.2
Plattenventile
1.
Nacheinander in den Ventilkörper (1) gleiten lassen:
eine Dichtung (2) und einen Ventilsitz (3) (Richtung!)
n
eine Dichtung (2) und eine Ventilbuchse (4)
n
(Falls vorhanden: eine Feder (*) in die Federführung des Ventil‐
n
sitzes (3))
eine Kugel (5) in den Ventilkörper (1)
n
eine Dichtung (2) und den zweiten Ventilsitz (3) ( Richtung!)
n
eine Dichtung (2) und die zweite Ventilbuchse (4)
n
(Falls vorhanden: die zweite Feder (*) in die Federführung des
n
Ventilsitzes (3))
die zweite Kugel (5) in den Ventilkörper (1)
n
eine Dichtung (2), den dritten Ventilsitz (3) (Richtung!) und eine
n
weitere Dichtung (2)
2.
Die Einlegescheibe (6) mit dem Wulst auf die Packung aufsetzen.
Der Abstand zwischen dem Rand des Ventilkör‐
pers und der Einlegescheibe (6) ist konstruktions‐
bedingt.
3.
Die große Dichtung (7) zwischen die Einlegescheibe (6) und den
Dosierkopf legen.
4.
Das Ventil bis zum Anschlag einschrauben.
Ein Saugventil wird sinngemäß genauso zerlegt, gereinigt und zusammen‐
gesetzt wie ein Druckventil.
Beachten Sie aber beim Zusammensetzen, dass die
Ventilsitze (3) in die andere Richtung ausgerichtet
werden. Die feinbearbeitete Seite muss bei allen Ventil‐
sitzen (3) in Durchflussrichtung zeigen.
Die feinbearbeiteten Dichtflächen an den Ventilplatten
(5) und den Ventileinlagen (6) nie zerkratzen.
Reparieren
61
