Ergänzungsbetriebsanleitungen

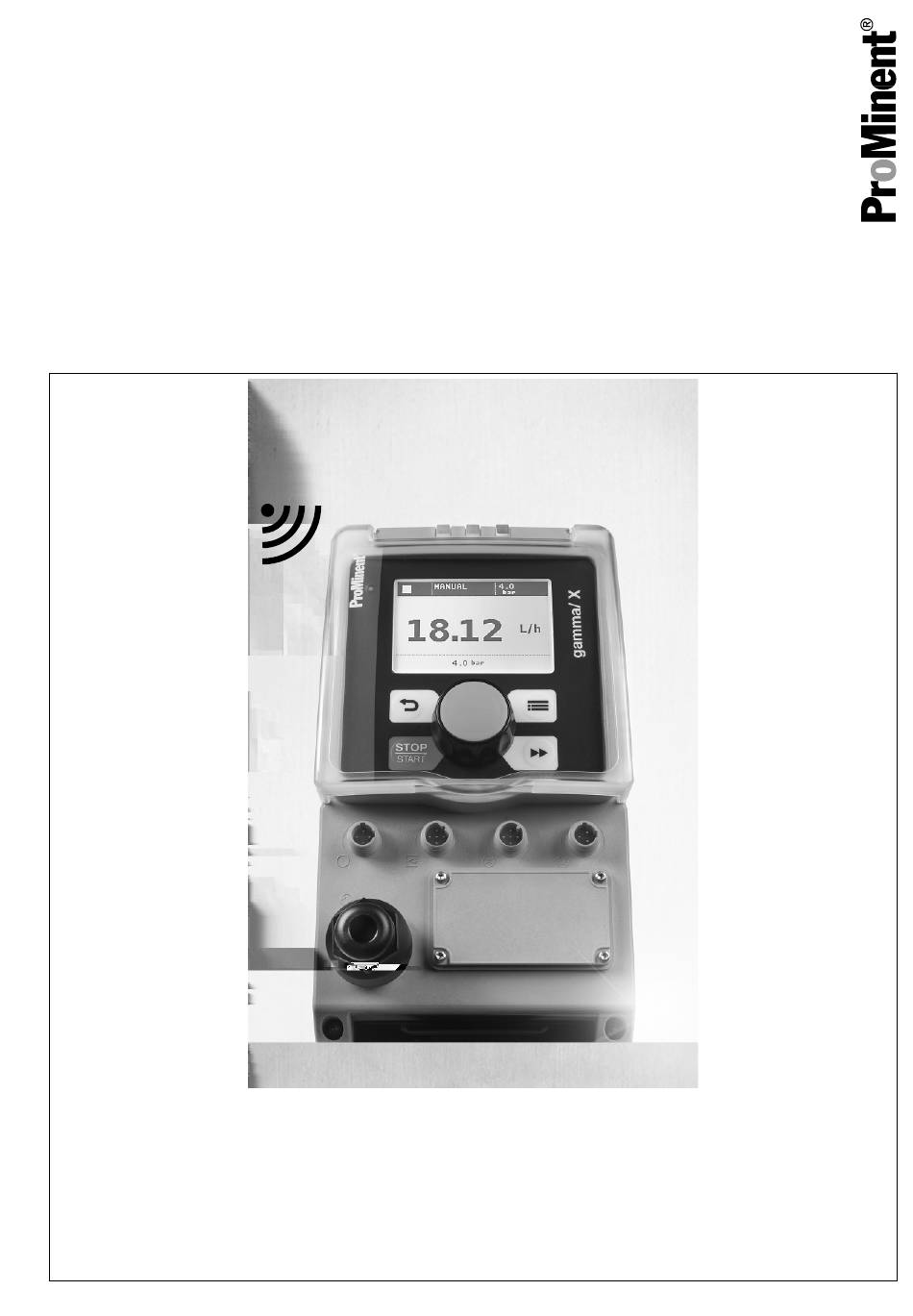

Magnetdosierpumpe gamma/ X
Module, Optionen, Zubehör
DE
Die enthaltenen Anleitungen gelten nur zusammen mit der "Betriebsanleitung Magnetdosierpumpe gamma/ X, GMXa"
Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.
Teile Nr. 983830
Originalbetriebsanleitung (2006/42/EG)
BA G 061 09/15 DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProMinent gamma/ X

Inhaltszusammenfassung für ProMinent gamma/ X

  • Seite 1 Ergänzungsbetriebsanleitungen Magnetdosierpumpe gamma/ X Module, Optionen, Zubehör Die enthaltenen Anleitungen gelten nur zusammen mit der "Betriebsanleitung Magnetdosierpumpe gamma/ X, GMXa" Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen. Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber. Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Ergänzungsbetriebsanleitung Bluetooth-Steuerung..... 3 1.1 Beschreibung der Bluetooth-Funktionalität....3 1.2 Sicherheit..............3 1.3 Voraussetzungen............4 1.4 App-Testbetrieb mit Pumpensimulation......5 1.5 Bluetooth-Verbindung einrichten........6 1.5.1 Die Bluetooth-Funktion auf beiden Geräten akti‐ vieren................. 6 1.5.2 Am Smart Device eine Suche nach Bluetooth- Geräten auslösen............

  • Seite 3: Ergänzungsbetriebsanleitung Bluetooth-Steuerung

    „Passwort“ im Menü der Pumpe unter Das vorläufige „Einstellungen è Service è Passwort“ ändern. VORSICHT! Die App "gamma/ X" nur vom Google Play Store herunterladen - nicht von anderen Quellen. VORSICHT! Das Gerät darf nicht verändert werden. Insbesondere darf die Antenne nicht vergrößert werden.

  • Seite 4: Voraussetzungen

    Voraussetzungen für den Betrieb: Dosierpumpe gamma/ X mit Bluetooth-Funktionalität (Identcode-Merkmal "Fernstop / Fernsteuerung" = "B, mit Blue‐ tooth" Die Dosierpumpe gamma/ X ist vollständig elektrisch und hyd‐ raulisch installiert Ä „Diese And‐ Bluetooth-fähiges Android-Smart Device - siehe roid-Smart Devices unterstützen die App "gamma/ X" (Stand 01.09.

  • Seite 5: App-Testbetrieb Mit Pumpensimulation

    Die App "gamma/ X" nur vom Google Play Store herunterladen - nicht von anderen Quellen. Abb. 2: QR-Code für Download App "gamma/ X" Diese Android-Smart Devices unterstützen die App "gamma/ X" (Stand 01.09. 2015): Hersteller Modell Betriebssystem Android One M8 5.0.1...

  • Seite 6: Bluetooth-Verbindung Einrichten

    „Einstellungen è Bluetooth“ lösen Sie am Smart Device in eine Suche nach Bluetooth-Geräten aus. „Verfügbar“ erscheint eine Dosierpumpe gamma/ ð Unter „ProMinent GMXa (GMXa X mit dem Bluetooth-Namen XYZ)“ . "XYZ" sind Platzhalter für die letzten Ziffern der Seriennummer der Dosierpumpe.

  • Seite 7: Das Smart Device Mit Einer Gefundenen Pumpe Koppeln

    Ergänzungsbetriebsanleitung Bluetooth-Steuerung In allen anderen Fällen Stellen Sie sich neben die gewünschte Dosierpumpe und lösen Sie am Smart Device, in der gamma/ X, mit der Schalt‐ „refresh list“ eine Suche nach Bluetooth-Geräten aus. fläche „Connect to device“ erscheint eine Dosierpumpe ð...

  • Seite 8: Das Smart Device Mit Einer Gefundenen Dosierpumpe Verbinden

    "gekoppelt" werden - siehe Ä Kapitel 1.5 „Bluetooth-Verbindung einrichten“ auf Seite 6. Um das Smart Device mit einer gefundenen Dosierpumpe zu verbinden, auf die App "gamma/ X" drücken. ð Das Fenster „Connect to device“ mit den gefundenen Bluetooth-Geräten erscheint.

  • Seite 9: Weitere Informationen / Funktionen

    Die Bluetooth-Funktion an der Dosierpumpe ist auf Die Dosierpumpe ist vom Netz getrennt. 1.7.2 Eine Dosierpumpe unter mehreren Dosierpumpen finden Die App "gamma/ X" kann dem Benutzer helfen eine bestimmte Dosierpumpe unter mehren Dosierpumpen zu finden: Gültige Kopplung Um die Identifikationsfunktion nutzen zu können, muss in der Vergangenheit eine Kopplung stattgefunden haben und diese Kopplung muss noch gültig sein.

  • Seite 10: Verwalten Liste „Connect To Device

    Ergänzungsbetriebsanleitung Bluetooth-Steuerung „Connect to device“ 1.7.3 Verwalten Liste Die Liste „Connect to device“ der App lässt sich aktua‐ lisieren durch Drücken der Schaltfläche „Refresh list“ . Zusatzinfo Gerät Bedeutung „Known device“ Das Gerät wurde schon einmal mit dem Smart Device gekoppelt. „Reachable“...

  • Seite 11: Bluetooth-Adresse

    Dosierpumpe gespeichert. Backup-Datei vom Smart Device löschen „restore Öffnen Sie in der gamma/ X-App den Menüpunkt pump configuration“ . Wischen Sie seitlich auf eine Backup-Datei. ð Es erscheint ein Button. Löschen Sie die Backup-Datei durch das Betätigen des But‐...
  • Seite 12 Ergänzungsbetriebsanleitung Bluetooth-Steuerung Fehlerbeschreibung Ursache Abhilfe Den Aufstellort der Dosierpumpe verändern, bis die Störungen verschwinden. Die Dosierpumpe und die gestörten Geräte an unterschiedliche Stromkreise anschließen. Einen Hochfrequenz-Techniker rufen. Andere Geräte stören die Den Abstand zwischen den Geräten und der Bluetooth-Verbindung zur Dosierpumpe vergrößern.

  • Seite 13: Eg-Konformitätserklärung Für Maschinen

    Erklärung Ihre Gültigkeit. Auszug aus der EG-Konformitätserklärung Bezeichnung des Produktes: Dosierpumpe, Baureihe gamma/ X Produkttyp: GMXa _ _ _ _ _ _ _ _ _ _ _ _ U _ _ _ Y _ B Y = 0, 3, 4, 5 Serien-Nr.:...

  • Seite 14: Montageanleitung Nachrüsten Relais

    Montageanleitung Nachrüsten Relais Montageanleitung Nachrüsten Relais Diese Montageanleitung gilt für: Bestell-Nr. Störmelderelais GMXa 1050643 Störmelde- und Taktgeberrelais GMXa 1050654 WARNUNG! Gefahr eines Stromschlages. Falls der Slot für Relais geöffnet wird, besteht Zugang zu spannungsführenden Teilen. – Die Pumpe vor den Arbeiten vom Netz trennen. –...
  • Seite 15 Montageanleitung Nachrüsten Relais Die Steckbuchse auf die Pins des Relaisdeckels stecken und dann die Schraube in der Steckbuchse flüssigkeitsdicht anziehen. P_G_0076_SW...
  • Seite 16 ProMinent GmbH Im Schuhmachergewann 5-11 69123 Heidelberg Deutschland Telefon: +49 6221 842-0 Telefax: +49 6221 842-419 E-Mail: info@prominent.com Internet: www.prominent.com 983830, 1, de_DE © 2015...
