Reparieren
11.2.3
Plattenventile
46
Beim Einbauen des Ventils die Durchströmrichtung der
Druck- und Sauganschlüsse beachten.
P_MAK_0054_SW

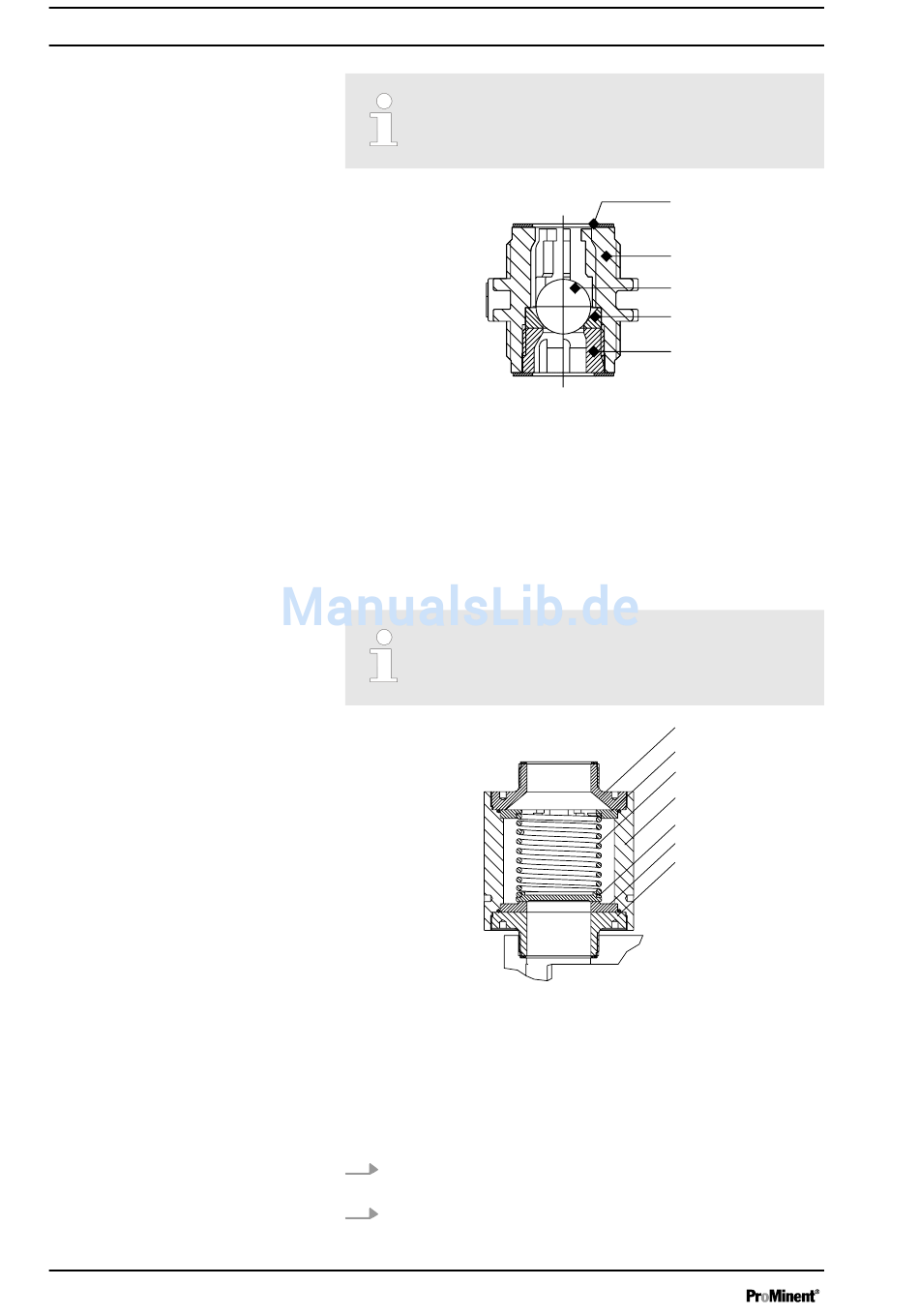

Abb. 23: Schnitt Einkugelventil
1
Dichtung
2
Ventilkörper
3
Ventilkugel
4
Ventilsitz
5
Ventildeckel
Die feinbearbeiteten Dichtflächen an den Ventilplatten
(5) und den Ventileinlagen (6) nie zerkratzen.
Abb. 24: Schnitt Plattenventil (hier DN65)
1
Ventildeckel II (nur DN 65)
2
Lochscheibe (nur DN 65)
3
Druckfeder
4
Ventilkörper
5
Ventilplatte
6
Ventileinlage
7
Ventildeckel
1.
Den Ventildeckel (7) auf der Saugseite aufschrauben - siehe
Abb. 24.
2.
Die Teile vorsichtig aus dem Ventilkörper (4) nehmen.
1
2
3
4
5
1
2
3
4
5
6
7
P_MAK_0055_SW
