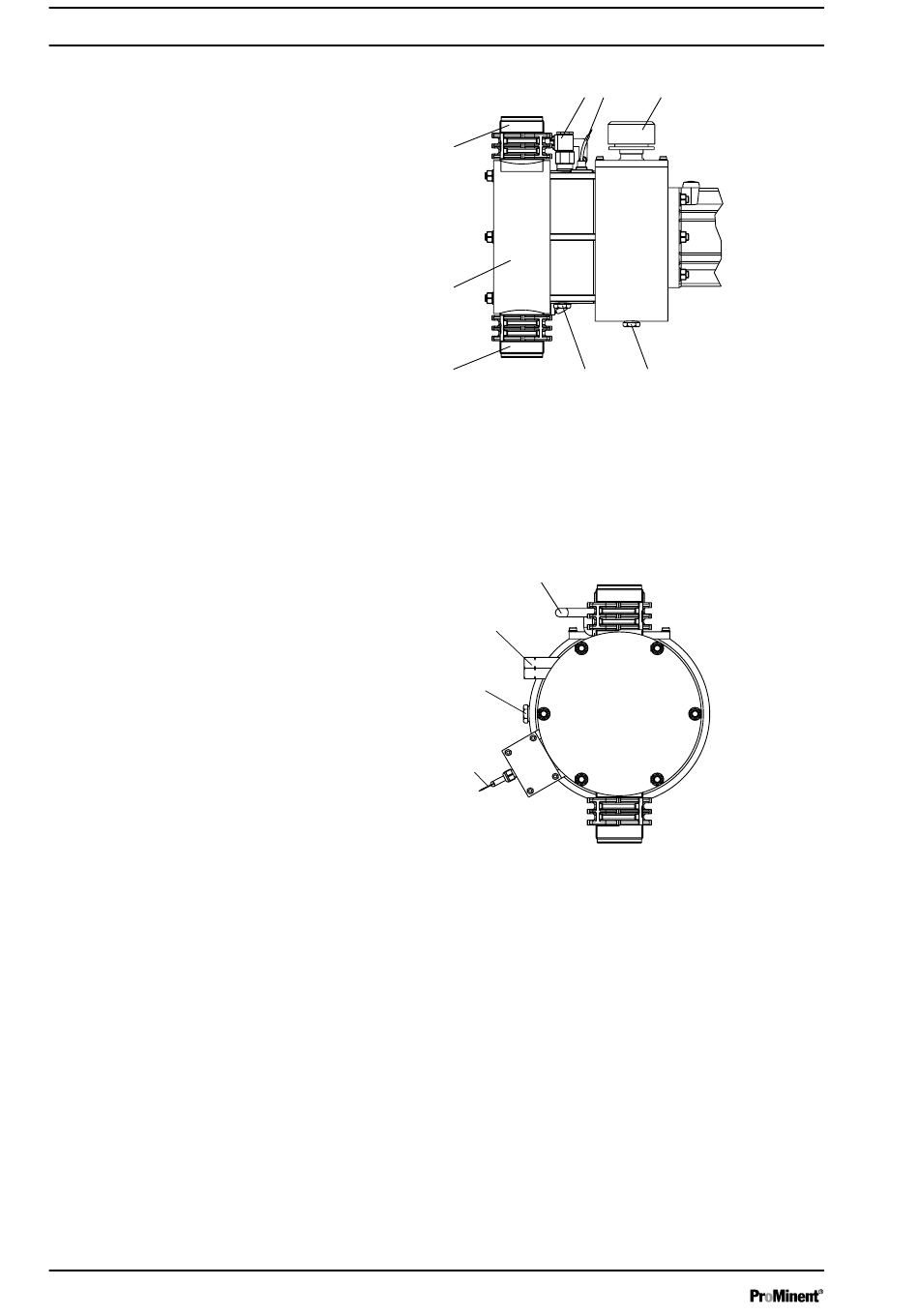

Geräteübersicht, Steuerelemente
Fördereinheit
24
1
2
3
Abb. 9
1
Druckventil
2
Dosierkopf
3
Saugventil
4
Ölablassschraube, Fördereinheit
5
Ölablassschraube, Vorratsbehälter
6
Einfüllöffnung, Vorratsbehälter
7
Anschluss Überdrucksensor
8
Entlüftungsventil
10
11
12
Abb. 10
9
Entlüftungsschlauch
10 Druckbegrenzungsventil
11 Ölschauglas, Hydrauliköl
12 Anschluss Membranbruchsensor
8
7
6
P_MAK_0032_SW
4
5
9
P_MAK_0033_SW
