Installieren
Legende für Hydraulikschema
Symbol
Erklärung
Dosierpumpe
Dosierventil
Mehrfunktionsventil
34
VORSICHT!
Gefährliche Dosiermedien könnten austreten
Bei gefährlichen Dosiermedien: Beim üblichen Entlüf‐
tungsverfahren für Dosierpumpen kann gefährliches
Dosiermedium nach draußen gelangen.
–
Eine Entlüftungsleitung mit Rückführung in den Vor‐
ratsbehälter installieren.
Die Rückführungs-Leitung so ablängen, dass sie im Vorratsbehälter
nicht in das Dosiermedium eintauchen kann.
A)
1
2

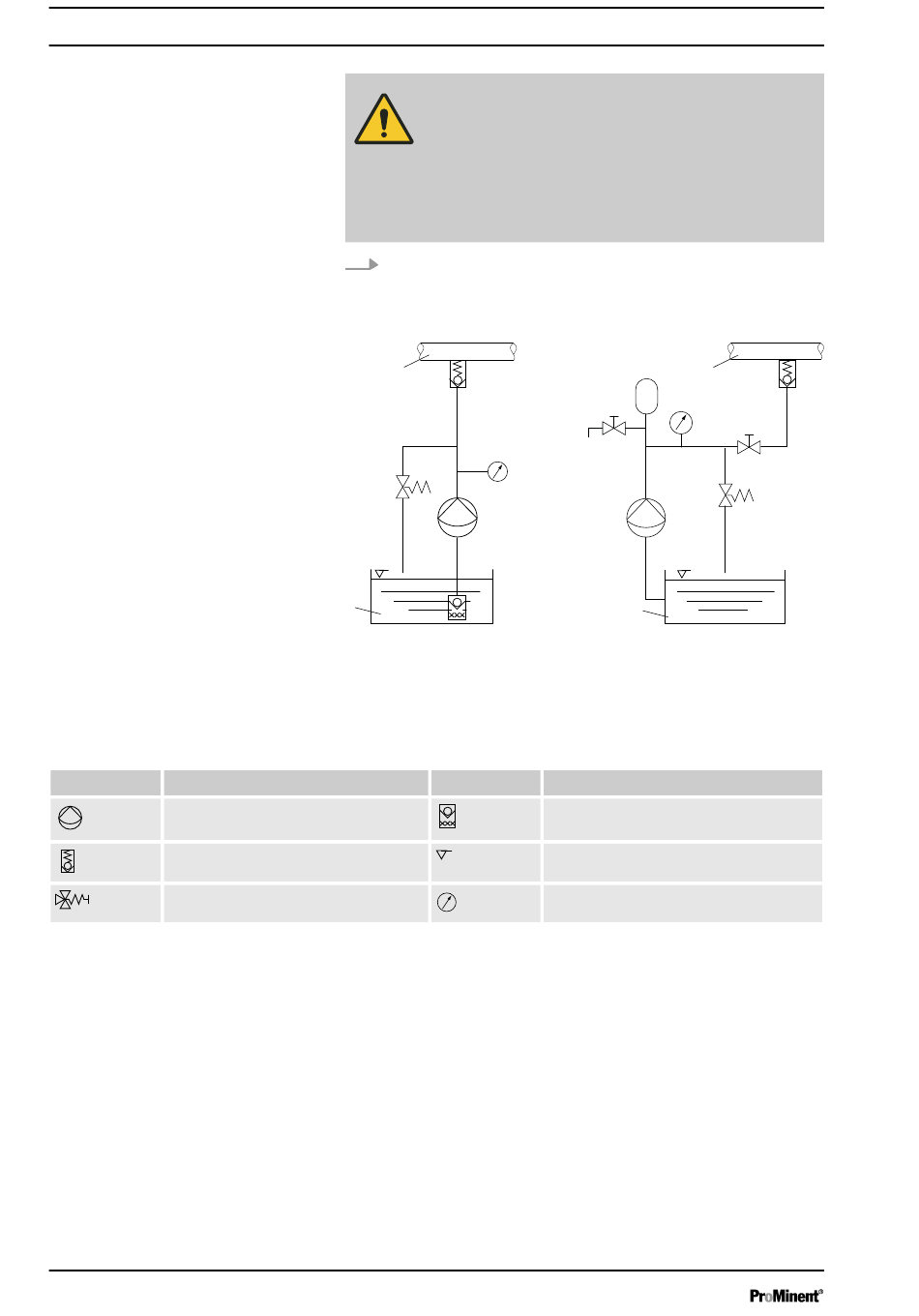

Abb. 18: A) Standardinstallation, B) mit Pulsationsdämpfer
1
Hauptleitung
2
Vorratsbehälter
Symbol
B)
1
PD
*
2
Erklärung
Fußventil mit Sieb
Niveauschalter
Manometer
P_MOZ_0043_SW
