Software
Taste, Symbol
Hauptfunktion "Main"
Hauptfunktion "Calibration"
Hauptfunktion "Controller"
Hauptfunktion "Trend"
Hauptfunktion "Settings"
Hauptfunktion "1", "All", "2"
Hauptfunktion "Shutdown"
Hauptfunktion "Remote"
Hauptfunktion "Alarm"
44 Betriebsanleitung Biostat
Beispiele für Funktionselemente, Kurzbezeichnungen, Messwerte, Betriebsgrößen und
durch Anwahl der Touch buttons aufrufbare Untermenüs [ siehe Abschnitte „8 .8
Hauptmenü „Main"" und Abschnitt „4 .3 .6 Direktfunktionstasten für Anwahl von
Untermenüs"] .

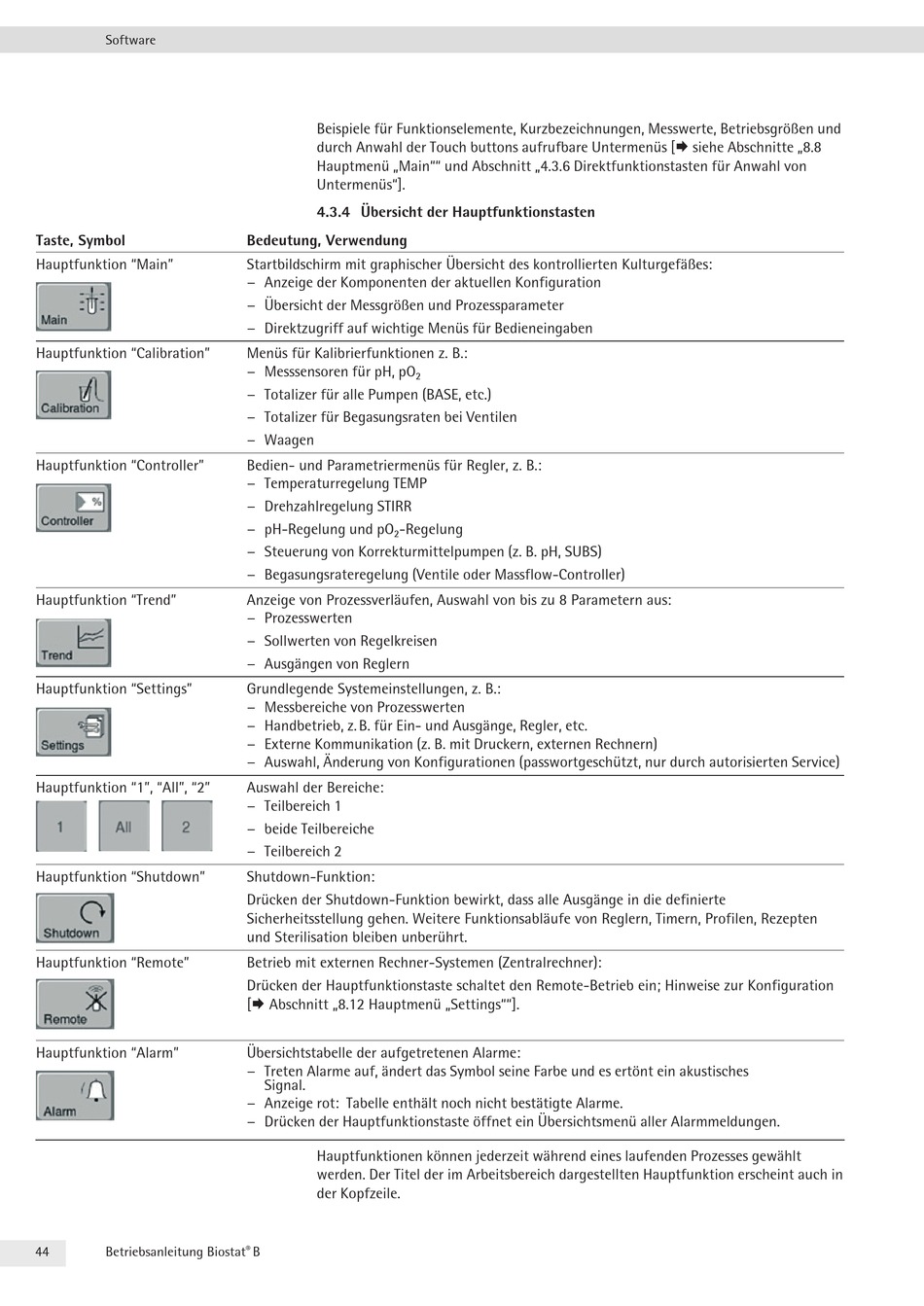

4.3.4 Übersicht der Hauptfunktionstasten
Bedeutung, Verwendung
Startbildschirm mit graphischer Übersicht des kontrollierten Kulturgefäßes:
− Anzeige der Komponenten der aktuellen Konfiguration
− Übersicht der Messgrößen und Prozessparameter
− Direktzugriff auf wichtige Menüs für Bedieneingaben
Menüs für Kalibrierfunktionen z . B .:
− Messsensoren für pH, pO
2
− Totalizer für alle Pumpen (BASE, etc .)
− Totalizer für Begasungsraten bei Ventilen
− Waagen
Bedien- und Parametriermenüs für Regler, z . B .:
− Temperaturregelung TEMP
− Drehzahlregelung STIRR
− pH-Regelung und pO -Regelung
2
− Steuerung von Korrekturmittelpumpen (z . B . pH, SUBS)
− Begasungsrateregelung (Ventile oder Massflow-Controller)
Anzeige von Prozessverläufen, Auswahl von bis zu 8 Parametern aus:
− Prozesswerten
− Sollwerten von Regelkreisen
− Ausgängen von Reglern
Grundlegende Systemeinstellungen, z . B .:
− Messbereiche von Prozesswerten
− Handbetrieb, z . B . für Ein- und Ausgänge, Regler, etc .
− Externe Kommunikation (z . B . mit Druckern, externen Rechnern)
− Auswahl, Änderung von Konfigurationen (passwortgeschützt, nur durch autorisierten Service)
Auswahl der Bereiche:
− Teilbereich 1
− beide Teilbereiche
− Teilbereich 2
Shutdown-Funktion:
Drücken der Shutdown-Funktion bewirkt, dass alle Ausgänge in die definierte
Sicherheitsstellung gehen . Weitere Funktionsabläufe von Reglern, Timern, Profilen, Rezepten
und Sterilisation bleiben unberührt .
Betrieb mit externen Rechner-Systemen (Zentralrechner):
Drücken der Hauptfunktionstaste schaltet den Remote-Betrieb ein; Hinweise zur Konfiguration
[ Abschnitt „8 .12 Hauptmenü „Settings""] .
Übersichtstabelle der aufgetretenen Alarme:
− Treten Alarme auf, ändert das Symbol seine Farbe und es ertönt ein akustisches
Signal .
− Anzeige rot: Tabelle enthält noch nicht bestätigte Alarme .
− Drücken der Hauptfunktionstaste öffnet ein Übersichtsmenü aller Alarmmeldungen .
Hauptfunktionen können jederzeit während eines laufenden Prozesses gewählt
werden . Der Titel der im Arbeitsbereich dargestellten Hauptfunktion erscheint auch in
der Kopfzeile .
