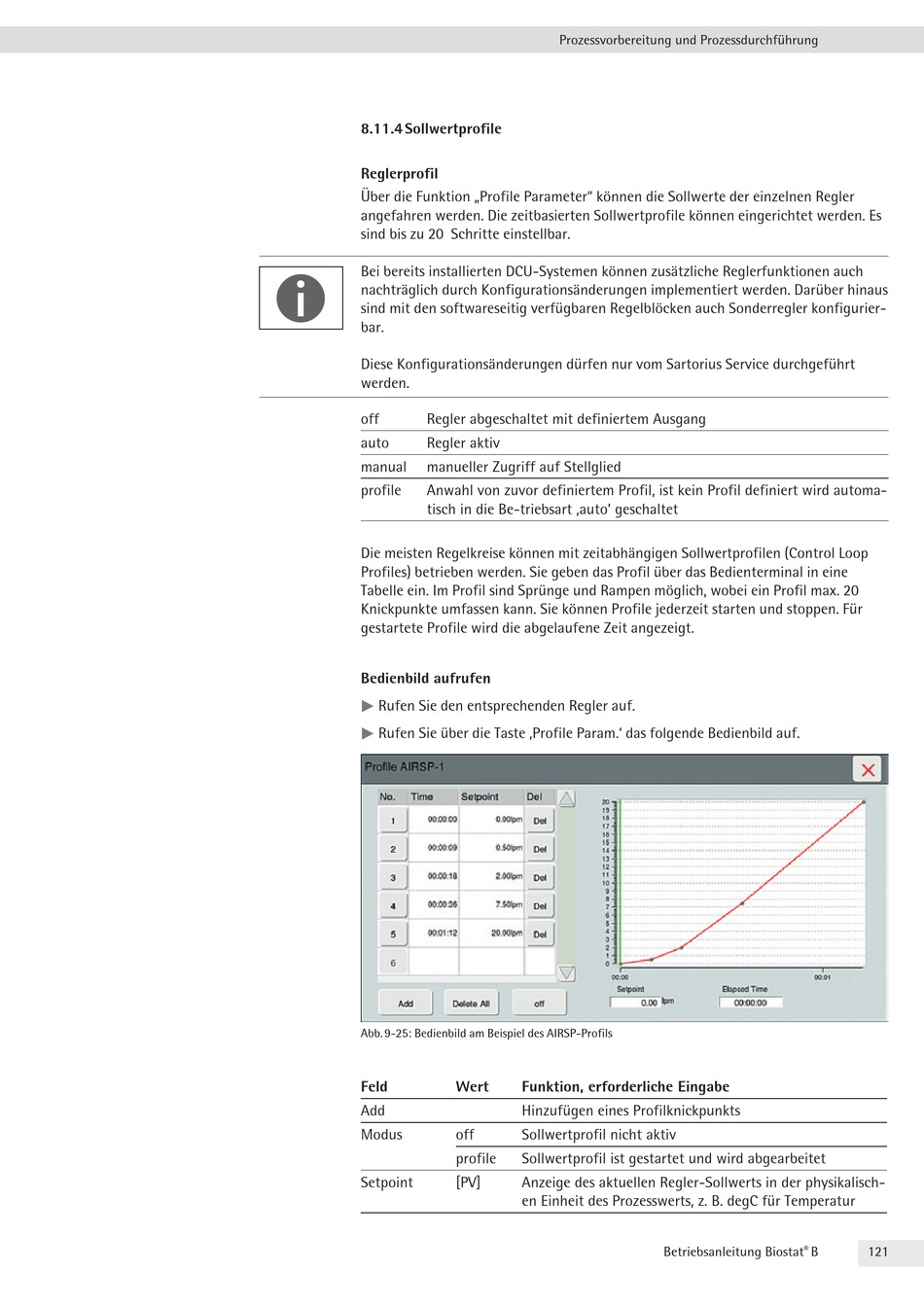

8.11.4 Sollwertprofile
Reglerprofil
Über die Funktion „Profile Parameter" können die Sollwerte der einzelnen Regler
angefahren werden . Die zeitbasierten Sollwertprofile können eingerichtet werden . Es
sind bis zu 20 Schritte einstellbar .
Bei bereits installierten DCU-Systemen können zusätzliche Reglerfunktionen auch
nachträglich durch Konfigurationsänderungen implementiert werden . Darüber hinaus
sind mit den softwareseitig verfügbaren Regelblöcken auch Sonderregler konfigurier-
bar .
Diese Konfigurationsänderungen dürfen nur vom Sartorius Service durchgeführt
werden .
off
Regler abgeschaltet mit definiertem Ausgang
auto
Regler aktiv
manual
manueller Zugriff auf Stellglied
profile
Anwahl von zuvor definiertem Profil, ist kein Profil definiert wird automa-
tisch in die Be-triebsart ‚auto' geschaltet
Die meisten Regelkreise können mit zeitabhängigen Sollwertprofilen (Control Loop
Profiles) betrieben werden . Sie geben das Profil über das Bedienterminal in eine
Tabelle ein . Im Profil sind Sprünge und Rampen möglich, wobei ein Profil max . 20
Knickpunkte umfassen kann . Sie können Profile jederzeit starten und stoppen . Für
gestartete Profile wird die abgelaufene Zeit angezeigt .
Bedienbild aufrufen
Rufen Sie den entsprechenden Regler auf .
t
t
Rufen Sie über die Taste ‚Profile Param .' das folgende Bedienbild auf .
t
t
Abb . 9-25: Bedienbild am Beispiel des AIRSP-Profils
Feld
Wert
Funktion, erforderliche Eingabe
Add
Hinzufügen eines Profilknickpunkts
Modus
off
Sollwertprofil nicht aktiv
profile
Sollwertprofil ist gestartet und wird abgearbeitet
Setpoint
[PV]
Anzeige des aktuellen Regler-Sollwerts in der physikalisch-
en Einheit des Prozesswerts, z . B . degC für Temperatur
