Reinigung und Wartung

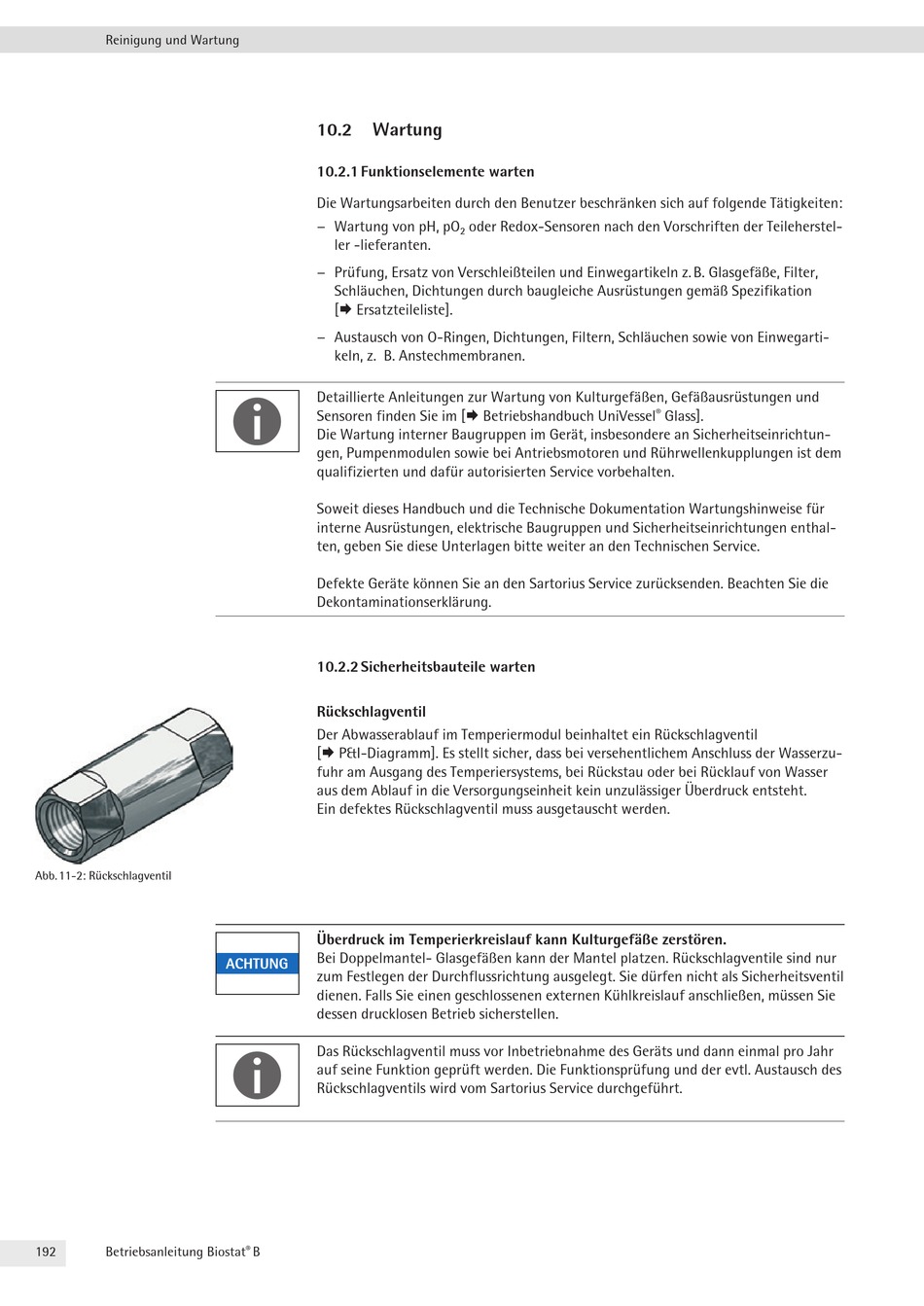

Abb . 11-2: Rückschlagventil
192
Betriebsanleitung Biostat
10.2
Wartung
10.2.1 Funktionselemente warten
Die Wartungsarbeiten durch den Benutzer beschränken sich auf folgende Tätigkeiten:
− Wartung von pH, pO
ler -lieferanten .
− Prüfung, Ersatz von Verschleißteilen und Einwegartikeln z . B . Glasgefäße, Filter,
Schläuchen, Dichtungen durch baugleiche Ausrüstungen gemäß Spezifikation
[ Ersatzteileliste] .
− Austausch von O-Ringen, Dichtungen, Filtern, Schläuchen sowie von Einwegarti-
keln, z . B . Anstechmembranen .
Detaillierte Anleitungen zur Wartung von Kulturgefäßen, Gefäßausrüstungen und
Sensoren finden Sie im [ Betriebshandbuch UniVessel
Die Wartung interner Baugruppen im Gerät, insbesondere an Sicherheitseinrichtun-
gen, Pumpenmodulen sowie bei Antriebsmotoren und Rührwellenkupplungen ist dem
qualifizierten und dafür autorisierten Service vorbehalten .
Soweit dieses Handbuch und die Technische Dokumentation Wartungshinweise für
interne Ausrüstungen, elektrische Baugruppen und Sicherheitseinrichtungen enthal-
ten, geben Sie diese Unterlagen bitte weiter an den Technischen Service .
Defekte Geräte können Sie an den Sartorius Service zurücksenden . Beachten Sie die
Dekontaminationserklärung .
10.2.2 Sicherheitsbauteile warten
Rückschlagventil
Der Abwasserablauf im Temperiermodul beinhaltet ein Rückschlagventil
[ P&I-Diagramm] . Es stellt sicher, dass bei versehentlichem Anschluss der Wasserzu-
fuhr am Ausgang des Temperiersystems, bei Rückstau oder bei Rücklauf von Wasser
aus dem Ablauf in die Versorgungseinheit kein unzulässiger Überdruck entsteht .
Ein defektes Rückschlagventil muss ausgetauscht werden .
Überdruck im Temperierkreislauf kann Kulturgefäße zerstören.
Bei Doppelmantel- Glasgefäßen kann der Mantel platzen . Rückschlagventile sind nur
zum Festlegen der Durchflussrichtung ausgelegt . Sie dürfen nicht als Sicherheitsventil
dienen . Falls Sie einen geschlossenen externen Kühlkreislauf anschließen, müssen Sie
dessen drucklosen Betrieb sicherstellen .
Das Rückschlagventil muss vor Inbetriebnahme des Geräts und dann einmal pro Jahr
auf seine Funktion geprüft werden . Die Funktionsprüfung und der evtl . Austausch des
Rückschlagventils wird vom Sartorius Service durchgeführt .
®
B
oder Redox-Sensoren nach den Vorschriften der Teileherstel-
2
®
Glass] .
