Bedienbild

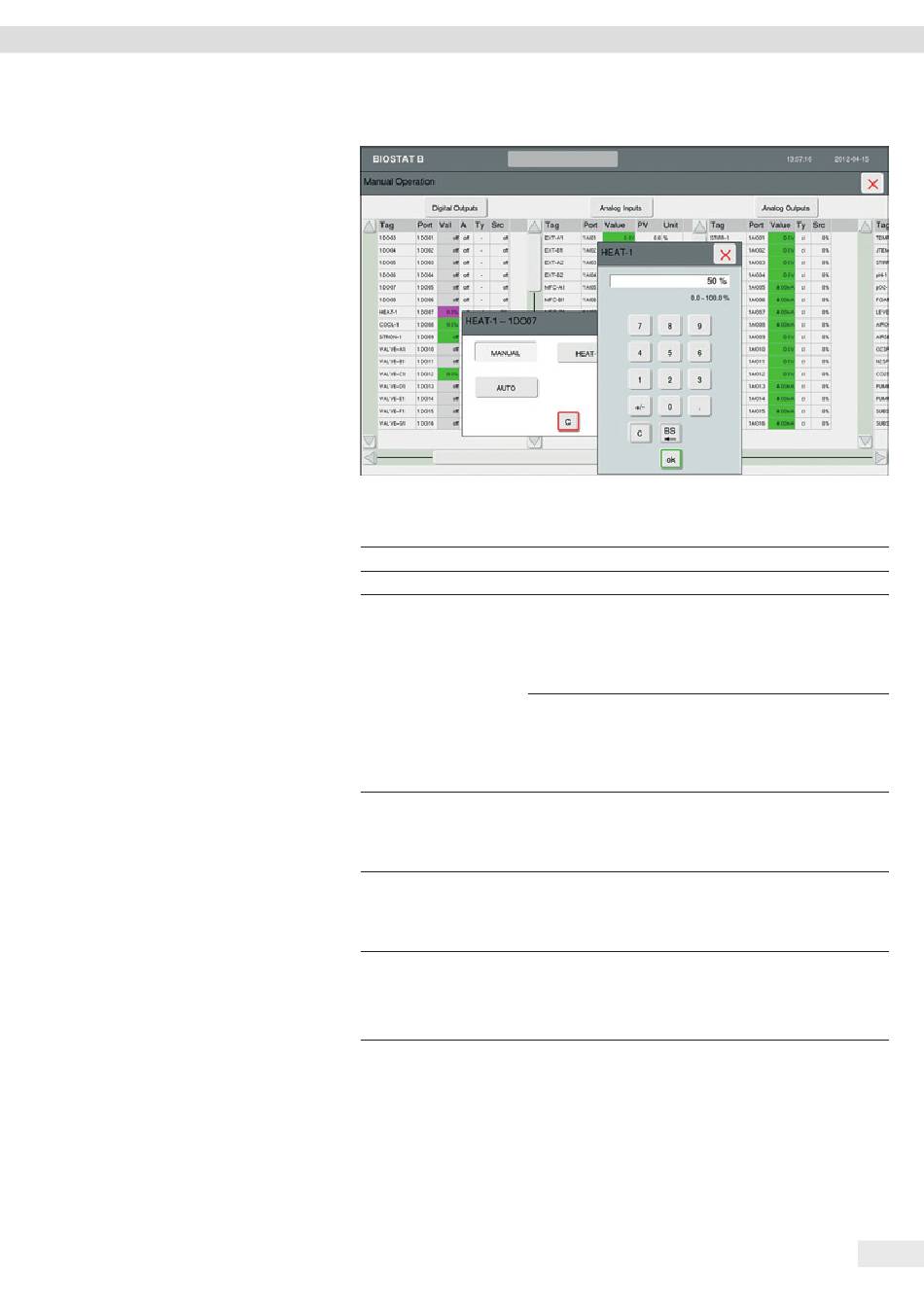

Abb . 9-54: Manuelle Einstellung digitaler Ausgänge, Beispiel ,HEAT-1"
(Simulation für Signal zur Ansteuerung der Heizung)
Feld Wert Funktion, erforderliche Eingabe
Tag Bezeichnung Anzeige des digitalen Eingangs
Port Bezeichnung Hardware-Adresse
Val off Schaltzustand Digitalausgang
on off = ausgeschaltet
nn % on = eingeschaltet
% = Einschaltverhältnis (0 ... 100 %) für pulsweitenmodu-
lierte Digitalausgänge
Eingabe für Betriebsart „AUTO" oder „MANUAL ON | OFF"
Betriebsarten:
„AUTO": Normalbetrieb, externer Ausgang wirkt auf DCU
,MANUAL": Handbetrieb, manuelle Vorgabe
Digitalausgang
A Anzeige aktiver Status
I = eingeschaltet (Signalpegel 24 V)
N = eingeschaltet (Signalpegel 0 V)
off = ausgeschaltet
Ty Vorgeschaltete Funktion
cl = Regler
expr = logische Funktion
– = ohne
SRC nn % | off Ausgang vorgeschaltete Regler
Anzeige Ausgangswert:
off
–100 % ... +100 %
