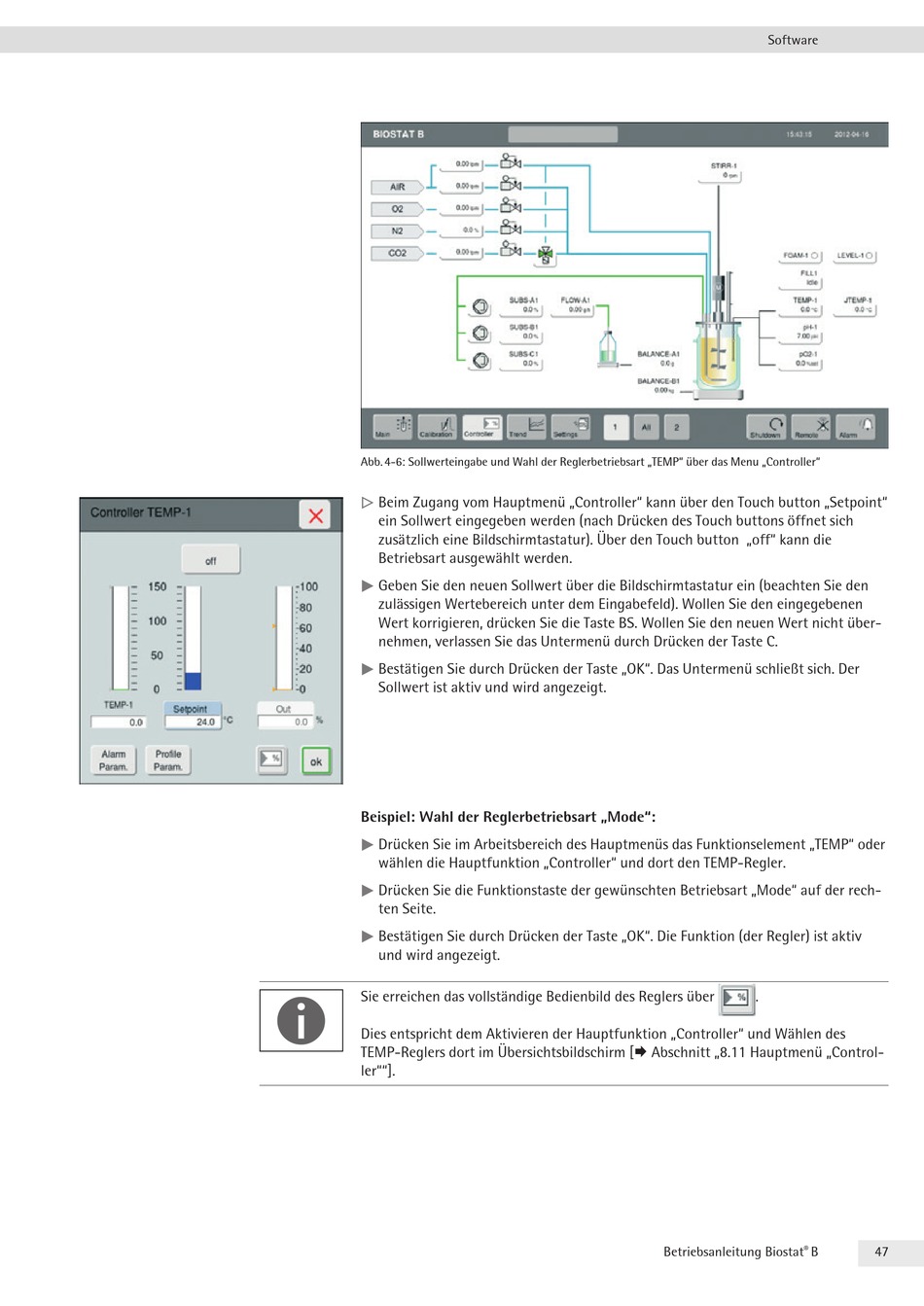

Abb . 4-6: Sollwerteingabe und Wahl der Reglerbetriebsart „TEMP" über das Menu „Controller"
Beim Zugang vom Hauptmenü „Controller" kann über den Touch button „Setpoint"
y t
ein Sollwert eingegeben werden (nach Drücken des Touch buttons öffnet sich
zusätzlich eine Bildschirmtastatur) . Über den Touch button „off" kann die
Betriebsart ausgewählt werden .
Geben Sie den neuen Sollwert über die Bildschirmtastatur ein (beachten Sie den
t t
zulässigen Wertebereich unter dem Eingabefeld) . Wollen Sie den eingegebenen
Wert korrigieren, drücken Sie die Taste BS . Wollen Sie den neuen Wert nicht über-
nehmen, verlassen Sie das Untermenü durch Drücken der Taste C .
Bestätigen Sie durch Drücken der Taste „OK" . Das Untermenü schließt sich . Der
t t
Sollwert ist aktiv und wird angezeigt .
Beispiel: Wahl der Reglerbetriebsart „Mode":
Drücken Sie im Arbeitsbereich des Hauptmenüs das Funktionselement „TEMP" oder
t t
wählen die Hauptfunktion „Controller" und dort den TEMP-Regler .
Drücken Sie die Funktionstaste der gewünschten Betriebsart „Mode" auf der rech-
t t
ten Seite .
Bestätigen Sie durch Drücken der Taste „OK" . Die Funktion (der Regler) ist aktiv
t t
und wird angezeigt .
Sie erreichen das vollständige Bedienbild des Reglers über
Dies entspricht dem Aktivieren der Hauptfunktion „Controller" und Wählen des
TEMP-Reglers dort im Übersichtsbildschirm [ Abschnitt „8 .11 Hauptmenü „Control-
ler""] .
