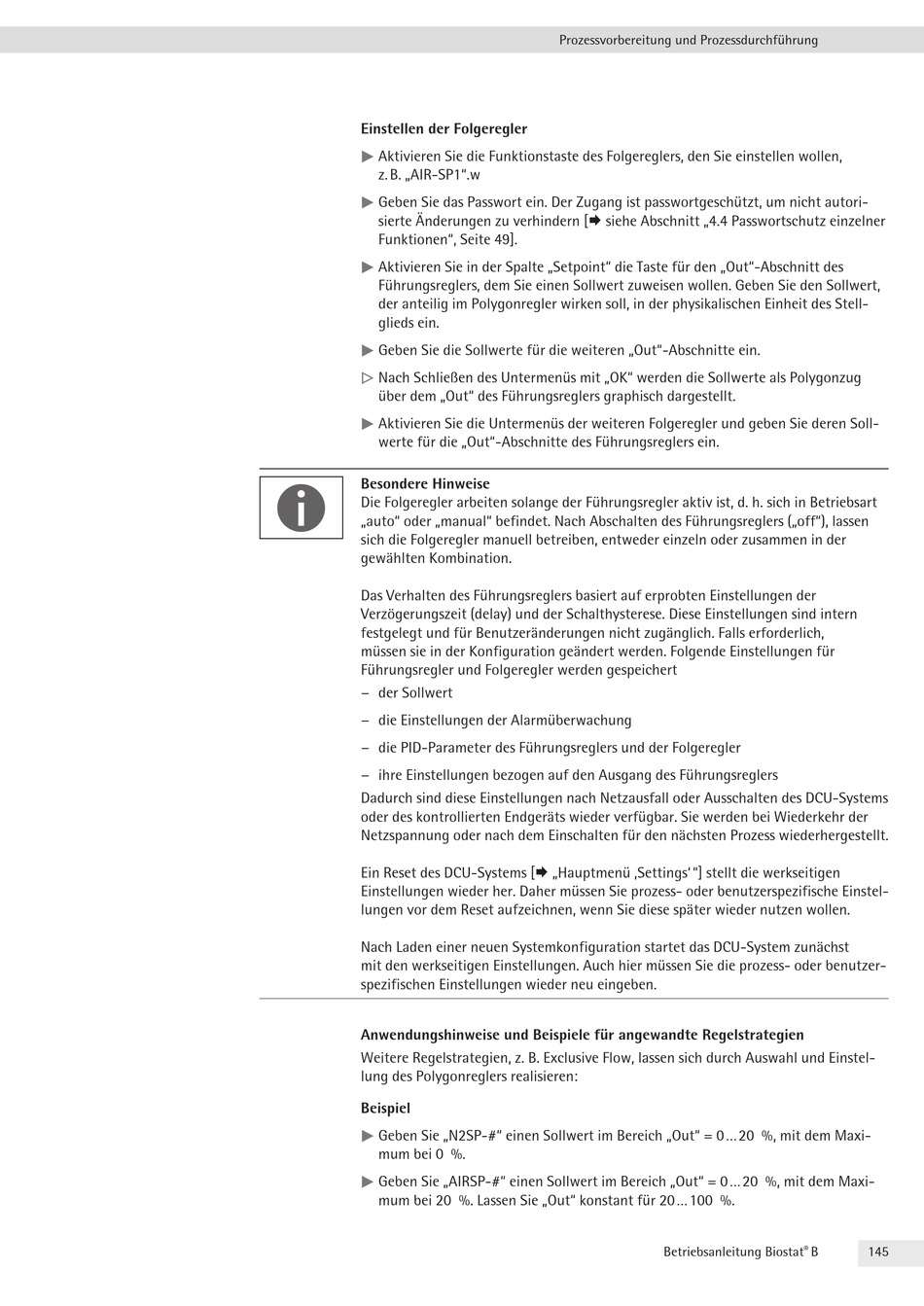

Einstellen der Folgeregler
Aktivieren Sie die Funktionstaste des Folgereglers, den Sie einstellen wollen,
t
t
z . B . „AIR-SP1" .w
Geben Sie das Passwort ein . Der Zugang ist passwortgeschützt, um nicht autori-
t
t
sierte Änderungen zu verhindern [ siehe Abschnitt „4 .4 Passwortschutz einzelner
Funktionen", Seite 49] .
Aktivieren Sie in der Spalte „Setpoint" die Taste für den „Out"-Abschnitt des
t
t
Führungsreglers, dem Sie einen Sollwert zuweisen wollen . Geben Sie den Sollwert,
der anteilig im Polygonregler wirken soll, in der physikalischen Einheit des Stell-
glieds ein .
Geben Sie die Sollwerte für die weiteren „Out"-Abschnitte ein .
t
t
Nach Schließen des Untermenüs mit „OK" werden die Sollwerte als Polygonzug
y
t
über dem „Out" des Führungsreglers graphisch dargestellt .
Aktivieren Sie die Untermenüs der weiteren Folgeregler und geben Sie deren Soll-
t
t
werte für die „Out"-Abschnitte des Führungsreglers ein .
Besondere Hinweise
Die Folgeregler arbeiten solange der Führungsregler aktiv ist, d . h . sich in Betriebsart
„auto" oder „manual" befindet . Nach Abschalten des Führungsreglers („off"), lassen
sich die Folgeregler manuell betreiben, entweder einzeln oder zusammen in der
gewählten Kombination .
Das Verhalten des Führungsreglers basiert auf erprobten Einstellungen der
Verzögerungszeit (delay) und der Schalthysterese . Diese Einstellungen sind intern
festgelegt und für Benutzeränderungen nicht zugänglich . Falls erforderlich,
müssen sie in der Konfiguration geändert werden . Folgende Einstellungen für
Führungsregler und Folgeregler werden gespeichert
− der Sollwert
− die Einstellungen der Alarmüberwachung
− die PID-Parameter des Führungsreglers und der Folgeregler
− ihre Einstellungen bezogen auf den Ausgang des Führungsreglers
Dadurch sind diese Einstellungen nach Netzausfall oder Ausschalten des DCU-Systems
oder des kontrollierten Endgeräts wieder verfügbar . Sie werden bei Wiederkehr der
Netzspannung oder nach dem Einschalten für den nächsten Prozess wiederhergestellt .
Ein Reset des DCU-Systems [ „Hauptmenü ,Settings' "] stellt die werkseitigen
Einstellungen wieder her . Daher müssen Sie prozess- oder benutzerspezifische Einstel-
lungen vor dem Reset aufzeichnen, wenn Sie diese später wieder nutzen wollen .
Nach Laden einer neuen Systemkonfiguration startet das DCU-System zunächst
mit den werkseitigen Einstellungen . Auch hier müssen Sie die prozess- oder benutzer-
spezifischen Einstellungen wieder neu eingeben .
Anwendungshinweise und Beispiele für angewandte Regelstrategien
Weitere Regelstrategien, z . B . Exclusive Flow, lassen sich durch Auswahl und Einstel-
lung des Polygonreglers realisieren:
Beispiel
Geben Sie „N2SP-#" einen Sollwert im Bereich „Out" = 0 ... 20 %, mit dem Maxi-
t
t
mum bei 0 % .
Geben Sie „AIRSP-#" einen Sollwert im Bereich „Out" = 0 ... 20 %, mit dem Maxi-
t
t
mum bei 20 % . Lassen Sie „Out" konstant für 20 ... 100 % .
Prozessvorbereitung und Prozessdurchführung
Betriebsanleitung Biostat
®
B
145
