Betriebsanleitung Biostat
8.12.4.4 Handbetrieb für Regler („Control Loops")
Sie können Regler im Handbetrieb durch Eingabe eines Sollwerts simulieren .
Bedienbild

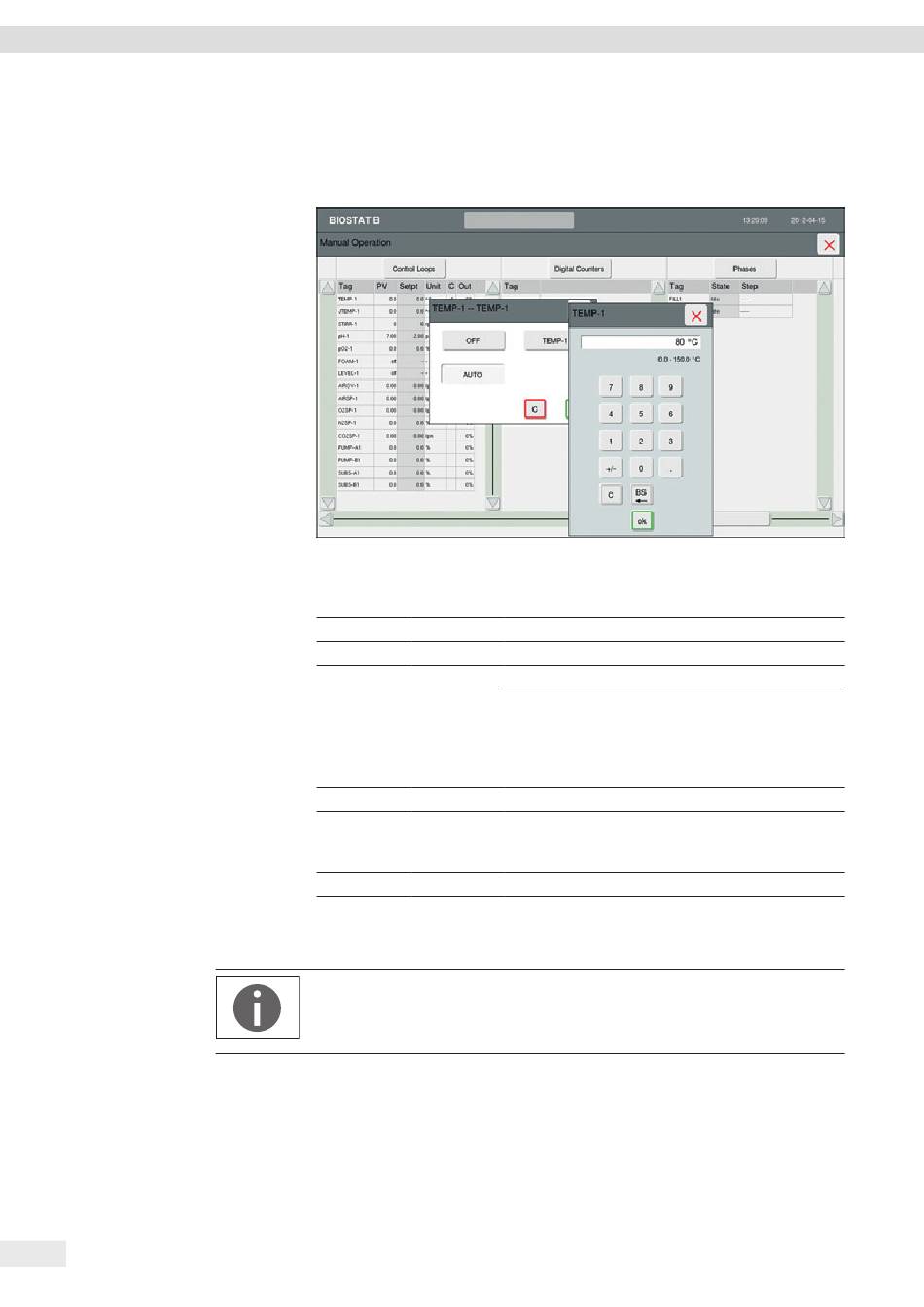

Abb . 9-57: Manuelle Einstellung Regler, Beispiel „TEMP-1"
(Simulation für Steuersignal des Temperaturreglers)
Feld
Wert
Tag
Bezeichnung Anzeige des Reglers, z .B . TEMP-1
PV
Setpt
Unit
C
Out
Besondere Hinweise
Nach Arbeiten in der Handebene müssen Sie alle Ausgänge wieder in
die Betriebsart „AUTO" schalten. Ansonsten ist die Funktion des DCU-Systems
eingeschränkt.
®
B
Funktion, erforderliche Eingabe
Prozesswert
Anzeige Sollwert
Eingabe für Betriebsart „OFF" oder „AUTO"
Betriebsarten:
„OFF": Regler ist ausgeschaltet
„AUTO": Normalbetrieb, Sollwert des Reglers kann
eingestellt werden
Physikalische Größe
Anzeige aktive Kaskade
0 = keine Kaskade
1 ... n = jeweilige Kaskade der Kaskadenregelung
berechneter Ausgangswert
