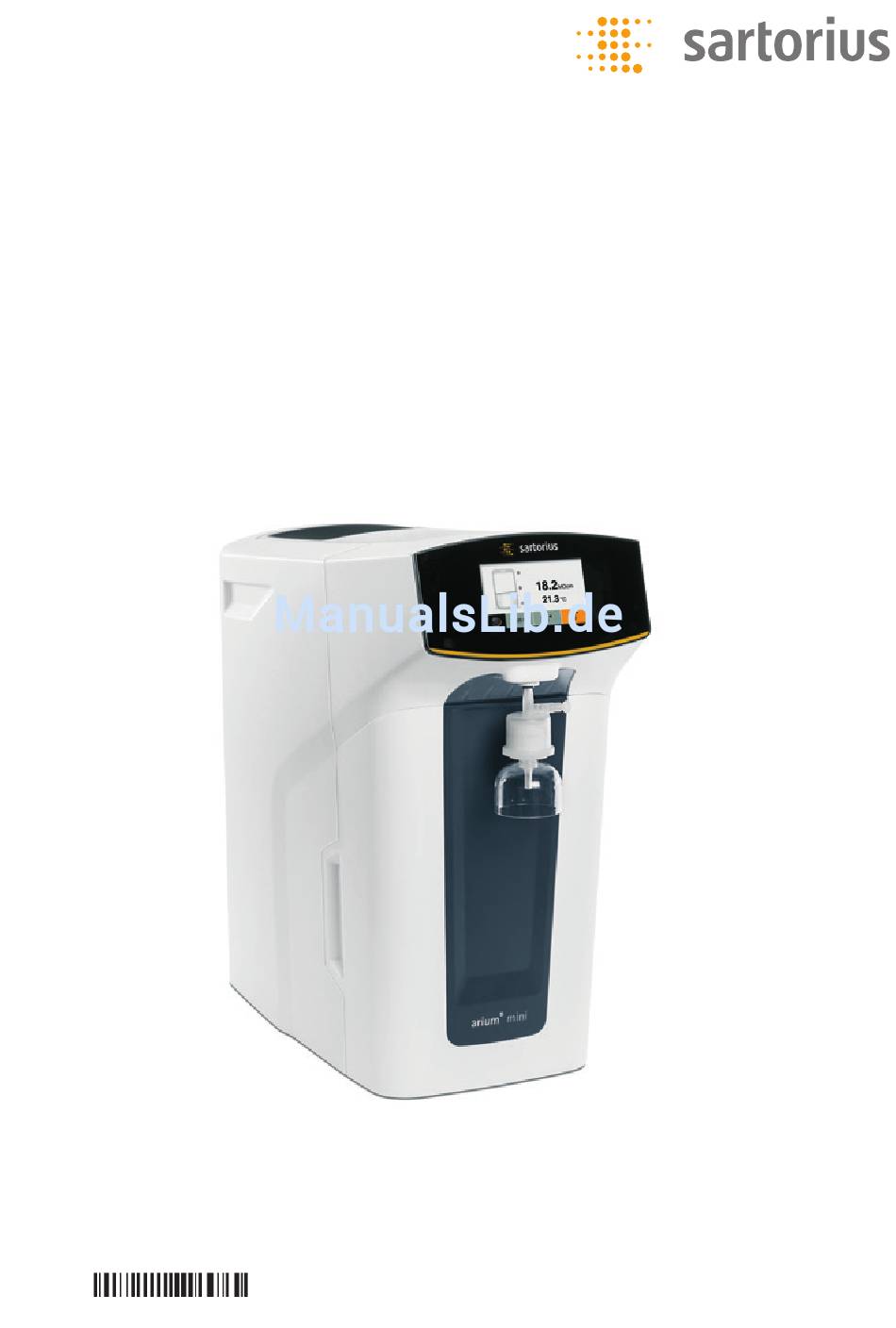

- Seite 1 Betriebsanleitung Original-Betriebsanleitung arium mini plus | arium mini | arium mini essential ® ® ® H2O-MA-... | H2O-MM-... | H2O-MU-... Reinstwasser-System 1000025354...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Über diese Anleitung ..........6 1.1 Gültigkeit . - Seite 4 6 Inbetriebnahme............29 6.1 Netzgerät anschließen.
- Seite 5 16 Sartorius Service........
-
Seite 6: Über Diese Anleitung
Über diese Anleitung 1 Über diese Anleitung 1.1 Gültigkeit Diese Anleitung ist Teil des Geräts. Die Anleitung gilt für das Gerät in den folgenden Ausführungen: Gerät Modell ® arium mini plus H2O-MA-UV-T | H2O-MA-T | H2O-MA-UV-T-US | H2O-MA-T-US ® arium mini H2O-MM-UV-T | H2O-MM-T | H2O-MM-UV-T-US | H2O-MM-T-US... -
Seite 7: Sicherheitshinweise
Wenn bei den beschriebenen Tätigkeiten in dieser Anleitung keine Qualifikation angegeben ist: Die beschriebenen Tätigkeiten richten sich an die Zielgruppe „Bediener“. Wenn einzelne Tätigkeiten durch andere Zielgruppen oder den Sartorius Service ausgeführt werden müssen: Die benötigte Qualifikation ist bei der Beschreibung der Tätigkeit angegeben. -
Seite 8: Bedeutung Dieser Anleitung
Gefährdungen hervorrufen. Das Gerät nur in sicherheitstechnisch einwandfreiem Zustand betreiben. Die Wartungsintervalle einhalten (Intervalle und Wartungstätigkeiten siehe Kapitel „8.2 Wartungsplan“, Seite 54). Beschädigungen umgehend durch den Sartorius Service beheben lassen. Betriebsanleitung arium ® mini plus | arium ®... -
Seite 9: Elektrische Ausrüstung
Sicherstellen, dass der Netzanschluss über einen Schutzleiter verfügt. 2.5.2 Arbeiten an der elektrischen Ausrüstung des Geräts Jegliche Arbeiten und Änderungen an der elektrischen Ausrüstung des Geräts dürfen nur vom Sartorius Service vorgenommen werden. Das Gerät darf nur vom Sartorius Service geöffnet werden. 2.5.3 Netzgerät und Netzanschlusskabel Bei Verwendung eines ungeeigneten Netzgeräts oder eines ungeeigneten und... -
Seite 10: Gerätebeschreibung
Gerätebeschreibung 3 Gerätebeschreibung 3.1 Geräteübersicht Abb. 3-1: arium® mini plus (Beispiel) Pos. Benennung Display mit Touchfunktion Wasserauslass Endfilter Vordere Abdeckung Seitenabdeckung Betriebsanleitung arium ® mini plus | arium ® mini| arium ® mini essential... -
Seite 11: Elektrische Anschlüsse
3.2 Elektrische Anschlüsse Abb. 3-2: Elektrische Anschlüsse am arium® mini plus (Beispiel) Pos. Benennung Erläuterung Anschluss „USB“ Für Sartorius Service Anschluss „Power“ Für den Anschluss des Netzgerätes (Spannungsver- sorgung) 3.3 Wasseranschlüsse Abb. 3-3: Wasseranschlüsse am arium® mini plus (Beispiel) Pos. -
Seite 12: Schläuche
Gerätebeschreibung 3.4 Schläuche 3.4.1 Eingangswasserschlauch Der Eingangswasserschlauch dient zur Zufuhr des Speisewassers zum Gerät: − arium mini plus: Zufuhr von Leitungswasser ® − arium mini essential: Zufuhr von vorbehandeltem Wasser ® Der Eingangswasserschlauch ist durch die Aufschrift „Inlet“ gekennzeichnet. 3.4.2 Tankfüllschlauch Der Tankfüllschlauch dient der Zufuhr von vorbehandeltem Wasser aus einem externen Behälter zum Gerät (nur arium mini). -
Seite 13: Reinstwasseraufbereitung
Gerätebeschreibung 3.5 Reinstwasseraufbereitung 3.5.1 Systemaufbau Abb. 3-4: Systemaufbau arium mini plus ® Abb. 3-5: Systemaufbau arium ® mini Abb. 3-6: Systemaufbau arium mini essential ® Betriebsanleitung arium ® mini plus | arium ® mini| arium ® mini essential... -
Seite 14: Aufnahme Des Speisewassers
Gerätebeschreibung Pos. Benennung Pos. Benennung Eingang (Speisewasser) UV Lampe (185/254 nm) Pumpe Reinstwasserkartusche (Scienti- fic Pack) Vorbehandlungskartusche Leitfähigkeitsmessung Leitfähigkeitsmessung Produktwasserauslass Ablauf (Verwurfwasser) Pumpe 3.5.2 Aufnahme des Speisewassers Die Aufnahme des Speisewassers unterscheidet sich je nach Gerätetyp: Gerätetyp Aufnahme des Speisewassers arium ®... -
Seite 15: Endständige Reinigungsstufe
Gerätebeschreibung Reinstwasserstufe (zweite Aufbereitungsstufe) In der zweiten Aufbereitungsstufe wird das vorbehandelte Wasser zu Reinstwasser (ASTM Typ 1) aufbereitetet: Das im Bag gelagerte vorbehandelte Wasser (arium mini ® plus und arium mini) oder direkt eingespeiste vorbehandelte Wasser (arium mini ® ® essential) wird dazu dem Reinstwasserkreislauf zugeführt. -
Seite 16: Bedienkonzept
Bedienkonzept 4 Bedienkonzept 4.1 Entnahmemodus Im Entnahmemodus zeigt das Display Informationen zur Wasserqualität und zum Füllstand des Bags, sowie die für die Entnahme relevanten Schaltflächen. 0.055 μS/cm c 21.3 °C & 0.25 Abb. 4-1: Entnahmemodus arium ® mini plus (Beispiel) Pos. -
Seite 17: Meldungsanzeige
Bedienkonzept 4.2 Meldungsanzeige Das Gerät zeigt drei Arten von Meldungen: − Fehlermeldungen (Fehler): − Es ist keine Entnahme möglich. − Details zur Ursache und Behebung von Fehlermeldungen sind in Kapitel 9.1, Seite 66 zu finden. − Die Behebung von Fehlermeldungen ist durch den Nutzer nur eingeschränkt möglich. -
Seite 18: Meldungen Im Entnahmemodus
Bedienkonzept 4.3 Meldungen im Entnahmemodus Wenn mehrere Meldungen aktiv sind, kann im Entnahmemodus die Meldungsliste aufgerufen werden (siehe Kapitel „4.4 Meldungsliste“, Seite 19). Die Meldungsliste erscheint erst, wenn mehrere Meldungen aktiv sind und mindestens eine Meldung nicht in der Anzeige für Leitfähigkeit oder Temperatur des Wassers darstellbar ist. Wenn nur eine Meldung aktiv ist, wird anstelle der Meldungsliste direkt die Meldung geöffnet. -
Seite 19: Meldungsliste
Bedienkonzept 4.4 Meldungsliste Über die Meldungsliste können alle aktiven Meldungen eingesehen werden. Die Meldungen in der Meldungsliste sind nach Priorität sortiert. Fehlermeldungen stehen zuoberst. Innerhalb derselben Prioritätsstufe werden die Meldungen nach Datum und Uhrzeit sortiert. Meldungen können nicht manuell gelöscht werden. Sie bleiben so lange in der Meldungsliste und werden so lange im Display angezeigt, bis ihre Ursache behoben wird. -
Seite 20: Menü
Bedienkonzept 4.5 Menü Im Menü können alle Systemeinstellungen sowie Arbeitsschritte zur Pflege des Geräts durchgeführt werden. Entnahme Pflege Bag füllen Abb. 4-5: Menü Pos. Symbol Name Beschreibung Entnahme Öffnet den Entnahmebildschirm. Pflege Öffnet das Menü „Pflege“. Bag füllen Öffnet den Assistenten zum Befüllen des Bags (nur arium mini). -
Seite 21: In Menüs Navigieren
Bedienkonzept 4.6 In Menüs navigieren Zur Bedienung des Geräts steht ein Display mit Touchfunktion zur Verfügung. Wenn mehrere Menüpunkte verfügbar sind, kann mithilfe des Touchscreens hinauf- und herunterunterge scrollt werden, um den gewünschten Eintrag zu wählen. ACHTUNG Geräteschaden durch spitze oder scharfkantige Gegenstände, z. B. Kugelschrei- ber! Bei der Verwendung des Touchscreens unter Zuhilfenahme von Gegenständen kann der Touchscreen leicht beschädigt werden. -
Seite 22: Ziffernblock
Bedienkonzept 4.7 Ziffernblock Der Ziffernblock dient der Eingabe eines Entnahmevolumens oder verschiedener Systemeinstellungen. > 10:11 Uhrzeit Abb. 4-6: Ziffernblock (Beispiel: Eingabe der Uhrzeit) Pos. Symbol Name Beschreibung Name des Dialog- Zeigt den Namen des aktuellen Dialogfelds. felds Zahlenwert Zeigt den aktuell eingegebenen Zahlenwert an. Bestätigung Übernimmt die eingegebene Ziffernfolge und wechselt zurück in das Menü... -
Seite 23: Menüstruktur
B. das Modell und die Serien- nummer. Messwerte Zeigt die aktuelle Wasserqualität aus der Reinstwasserstufe und der Vorstufe. Service- Zeigt die Sartorius-Kontaktdaten informationen und den nächsten Wartungster- min. Messwert- Ändert die Einheiten der Anzeige anzeige von Wasserqualität und Wasser- temperatur. - Seite 24 Bedienkonzept Menü Menü Untermenü Beschreibung Erinnerung Zeigt die Zeitpunkte der nächs- ten erforderlichen Verbrauchs- materialwechsel an. Pflege Material wech- Startet einen Wechsel des Bags seln (nur arium mini plus und arium ® ® mini). Vorbehandlungs- Startet einen Wechsel der Vor- kartusche behandlungskartusche (nur arium...
-
Seite 25: Parameter Des Menüs „Einstellungen
Bedienkonzept 4.9 Parameter des Menüs „Einstellungen“ Parameter Einstellwerte Erläuterung Sprache Englisch Deutsch Französisch Italienisch Spanisch Portugiesisch Polnisch Russisch Japanisch Chinesisch Format Datum TT.MM.JJJJ Tag.Monat.Jahr MM/TT/JJJJ Monat/Tag/Jahr JJJJ-MM-TT (ISO)* Jahr-Monat-Tag, nach ISO-Standard Format Uhrzeit 12 h (AM/PM) Zwei-mal-12-Stunden-Zählung 24 h* 24-Stunden-Zählung Messwert anzeige μS/cm c* Zeigt die Wasserqualität im Entnahmebild-... -
Seite 26: Parameter Des Menüs „Pflege
Bedienkonzept Parameter Einstellwerte Erläuterung Tastentöne Aktiviert/deaktiviert kurze Töne beim Antip- pen einer Schaltfläche. Aus* Warnung Ein* Aktiviert/deaktiviert den anhaltenden Ton beim Auftreten einer Warnmeldung bis die Warnmeldung bestätigt wird. Fehler Ein* Aktiviert/deaktiviert den anhaltenden Ton beim Auftreten einer Fehlermeldung bis die Fehlermeldung bestätigt wird. -
Seite 27: Installation
Installation 5 Installation 5.1 Lieferumfang Anzahl arium mini arium mini ® ® arium mini ® plus essential Ausführung als Tischgerät Eingangswasserschlauch: PE, 4“ Außendurchmesser, 2,40 m Länge) mit – Reduzierverbinder a“ auf 4“ (Übergangsadapter) und Schlauch (PE, a“ Außendurchmesser, 0,05 m Länge Abwasserschlauch: PE, a”... -
Seite 28: Voraussetzungen Für Die Montage Am Aufstellort
− Eignung geprüft (siehe Kapitel „14.6 Speisewasserqualität“, Seite 75) 5.3 Gerät auspacken und aufstellen Wir empfehlen, die Aufstellung und die Inbetriebnahme des Geräts durch den Sartorius Service durchführen zu lassen. Dazu den Sartorius Service kontaktieren. VORSICHT Gefahr von Stromschlägen durch auslaufendes Wasser! Beim Umgang mit dem Gerät kann Wasser auslaufen. -
Seite 29: Inbetriebnahme
− Schläuche − Schlauchadapter − Schlauchlösewerkzeug − Netzkabel 6 Inbetriebnahme Wir empfehlen, die Inbetriebnahme des Geräts durch den Sartorius Service durch- führen zu lassen. Dazu den Sartorius Service kontaktieren. 6.1 Netzgerät anschließen VORSICHT Gefahr von Stromschlägen durch falschen Umgang mit Netzkabeln! Der Einsatz von beschädigten oder nicht genormten Netzkabeln sowie der falsche... - Seite 30 Inbetriebnahme Das Netzgerät an den Anschluss „Power“ an der Rückseite des Geräts anschließen. Das Netzgerät mithilfe des mitgelieferten Klettbands am Gehäuse befestigen. Dazu das Klettband durch die Öse ziehen wie in der Abbildung dargestellt. Das überstehende Kabel des Netzgeräts so verlegen, dass es nicht beschädigt werden kann oder den späteren Anschluss der Schläuche behindert.
-
Seite 31: Gerät In Betrieb Nehmen
Inbetriebnahme 6.2 Gerät in Betrieb nehmen 6.2.1 Übersicht Inbetriebnahme Wenn die Systemprüfung abgeschlossen ist, erscheint das Dialogfeld „Sprache“. Der Assistent führt automatisch durch alle Schritte der Inbetriebnahme. Die Inbetrieb- nahme des Geräts dauert bis zu 120 Minuten und kann nicht abgebrochen werden. Alle Systemeinstellungen (z. -
Seite 32: Inbetriebnahmemodus Starten
Inbetriebnahme 6.2.3 Inbetriebnahmemodus starten Über die Schaltfläche [DEMO] kann der Demo-Modus des Geräts gestartet werden. Der Zugang zum Demo-Modus ist durch ein Passwort gesichert und nur für Sartorius Mitarbeiter zugänglich. Vorgehen Um den Inbetriebnahmemodus zu starten: Auf die Schaltfläche [START] tippen. -
Seite 33: Messwertanzeige Einstellen
Inbetriebnahme > Die Uhrzeit eintippen. 10:11 Uhrzeit Die Eingabe mit der Schaltfläche [l] bestätigen. 6.2.5 Messwertanzeige einstellen Voraussetzungen Das Dialogfeld „Messwertanzeige“ wird angezeigt. Messwertanzeige Stellen Sie ein, welche Messwerte Sie bei Wasserentnahme sehen möchten. Vorgehen > Auf die Schaltfläche [t] tippen. Messwertanzeige Das gewünschte Format für die Wasserqualität einstellen: Wasserqualität... -
Seite 34: Vorbehandlungskartusche Einsetzen
Inbetriebnahme 6.3 Vorbehandlungskartusche einsetzen (nur arium mini plus) ® In das Gerät muss eine Vorbehandlungskartusche eingesetzt werden. Die Kartuschen- halterung für die Vorbehandlungskartusche ist mit „R“ gekennzeichnet. Vorgehen Die vordere Abdeckung entfernen. Die Entfernung der Abdeckung mit der Schaltfläche [OK] bestätigen. Das Dialogfeld „Kartusche einsetzen“... -
Seite 35: Reinstwasserkartusche Einsetzen
Inbetriebnahme 6.4 Reinstwasserkartusche einsetzen In das Gerät muss eine Reinstwasserkartusche eingesetzt werden. Die Kartuschenhal- terung für die Reinstwasserkartusche ist mit „L“ gekennzeichnet. Vorgehen Die vordere Abdeckung entfernen. Die Entfernung der Abdeckung mit der Schaltfläche [OK] bestätigen. Das Dialogfeld „Kartusche einsetzen“ erscheint. Kartusche einsetzen Setzen Sie die Reinstwasserkartusche (L) gemäß... -
Seite 36: Bag Einsetzen
Inbetriebnahme Wenn ein arium mini plus oder arium mini verwendet wird: Das Dialogfeld „Bag ® ® einsetzen“ erscheint. Es muss eine Bag eingesetzt werden (siehe Kapitel 6.5, Bag einsetzen Seite 36). Entfernen Sie die linke Abdeckung des Geräts. Setzen Sie den leeren Bag gemäß... - Seite 37 Inbetriebnahme ACHTUNG Beschädigung des Bags durch falsche Handhabung! Wenn der Bag zu fest in die Führungsschiene hineingedrückt wird: Der Bag kann beschädigt werden. Den Bag nur mit leichtem Druck in die Führungsschiene einsetzen. Den Bag mit dem Tragegriff in die Führungsschiene im oberen Gehäusebereich des Geräts einsetzen.
-
Seite 38: Schläuche Anschließen
Inbetriebnahme 6.6 Schläuche anschließen 6.6.1 Eingangswasserschlauch anschließen (nur arium mini plus oder arium ® ® mini essential) Um den Eintrag von Partikeln in das Gerät zu verhindern, wird empfohlen, die mitgelieferten Siebe zu verwenden. Vorgehen Den Eingangswasserschlauch an den Anschluss „Inlet“ an der Geräterückseite anschließen. -
Seite 39: Abwasserschlauch Anschließen
Inbetriebnahme 6.6.3 Abwasserschlauch anschließen (nur arium mini plus oder arium mini) ® ® ACHTUNG Platzen des Bags durch Druckbeaufschlagung! Wenn der Abwasserschlauch des Geräts verschlossen, verstopft oder mit Gegendruck beaufschlagt wird, kann der Bag platzen. Den Abwasserschlauch nicht verschließen, verstopfen oder mit Gegendruck beaufschlagen. -
Seite 40: Mini Plus)
Inbetriebnahme 6.7 Vorbehandlungskartusche spülen (nur arium mini plus) ® Vorgehen Den Kugelhahn am Tankauslassschlauch öffnen. Den Tankauslassschlauch zur Spülung zum Ablauf führen. Bei der Spülung kann Spülen vorbereiten Wasser aus dem Schlauch austreten. Öffnen Sie den Tankauslass (Bag Outlet) an der Rücksteite des Geräts. Den Spülvorgang der Vorbehandlungskartusche starten. -
Seite 41: Reinstwasserkartusche Spülen
Inbetriebnahme 6.8 Reinstwasserkartusche spülen 6.8.1 Füllen des Bags (arium mini plus oder arium mini) ® ® Automatische Befüllung (arium mini plus) ® Während des Spülvorgangs befüllt und spült das Gerät die Reinstwasserkartusche. Dadurch wird Luft aus dem Reinstwasserkreislauf entfernt. Wenn der Bag nicht ausreichend Wasser enthält (Tankfüllstand) oder sich während des Spülvorgangs leert, wird der Bag automatisch gefüllt. -
Seite 42: Spülvorgang Durchführen
Inbetriebnahme 6.8.2 Spülvorgang durchführen Während des Spülvorgangs befüllt und spült das Gerät die Reinstwasserkartusche. Dadurch wird Luft aus dem Reinstwasserkreislauf entfernt. Vorgehen Den Entnahmeschlauch in den Schnellverbinder des Wasserauslasses drücken. Das freie Ende des Entnahmeschlauchs zum Ablauf führen oder in ein Gefäß (mindestens 6 Liter) legen. -
Seite 43: Spülvorgang Abschließen
Inbetriebnahme Den Spülvorgang der Reinstwasserkartusche erneut starten. Dazu auf die Schalt- fläche [START] tippen. Spülen starten Um den Spülvorgang zu beginnen, tippen Sie „Start“. Während des Spülvorgangs wird die restliche Spüldauer in Minuten angezeigt. Um den Spülvorgang zu unterbrechen: Spülen Auf die Schaltflache [x] tippen. -
Seite 44: Endfilter Anschließen
Inbetriebnahme 6.9 Endfilter anschließen Voraussetzungen Im Display wird das Dialogfeld „Filter anschließen“ angezeigt. Vorgehen Die Füllglocke am Endfilter befestigen. Den Endfilter in den Schnellverbinder des Wasserauslasses drücken. Den Anschluss des Endfilters mit der Schaltfläche [OK] bestätigen. Das Display wechselt zum Entnahmebildschirm. 6.10 Endfilter spülen Voraussetzungen Das Gerät befindet sich im Entnahmemodus. -
Seite 45: Bedienung
Bedienung 7 Bedienung 7.1 Gerät ein- und ausschalten Vorgehen Um das Gerät einzuschalten: Das Gerät an die Spannungsversorgung anschließen. Das Gerät wird gestartet und führt eine Systemprüfung durch. Um das Gerät auszuschalten: Das Gerät von der Spannungsversorgung trennen. Tipp Wenn das Gerät im normalen Betrieb ausgeschaltet wird, z. B. abends oder an Wochenenden, ist eine gleichbleibende Reinstwasserqualität nicht mehr gewährleis- tet. -
Seite 46: Reinstwasser Manuell Entnehmen
Bedienung 7.2.2 Reinstwasser manuell entnehmen Bei der manuellen Entnahme wird so lange Reinstwasser entnommen, bis die Entnahme manuell gestoppt wird. ® ® Nur arium mini plus oder und arium mini: Wenn der Füllstand des Bags erschöpft ist: Die Entnahme wird automatisch beendet. Vorgehen Auf das Symbol [&] tippen. -
Seite 47: Entnahmeunterbrechung Quittieren
Bedienung Das gewünschte Entnahmevolumen in Litern eingeben. Dazu die Vorgaben zur 1.00 Volumen Volumeneingabe beachten. Das eingegebene Volumen erscheint. Auf die Schaltfläche [START] tippen. Die Entnahme startet: − Das bisher entnommene Volumen wird in Schritten von 0,05 Litern (50 ml) angezeigt. -
Seite 48: Entnahme Über Entnahmeschlauch Beenden
Bedienung ® arium mini Vorgehen Wenn der Bag nicht mehr ausreichend Wasser enthält: Den Bag manuell füllen (siehe Kapitel , Seite 48). Die Entnahme fortsetzen. 7.2.5 Entnahme über Entnahmeschlauch beenden Vorgehen Wenn die Entnahme über den Entnahmeschlauch erfolgt ist: Den Entnahmeschlauch vom Gerät entferenen (Entnahmeschlauch abnehmen siehe Kapitel „6.8.2 Spülvorgang durchführen“, Seite 42). -
Seite 49: Bag Manuell Füllen
Bedienung ® 7.4 Bag manuell füllen (nur arium mini) Wenn der Bag-Füllstand des Geräts erschöpft oder nicht mehr ausreichend für das gewünschte Entnahmevolumen ist, kann der Bag manuell befüllt werden. Die manuelle Befüllung des Bags kann auf verschiedene Arten aufgerufen werden. 7.4.1 Manuelle Befüllung durch Assistenten starten Vorgehen Wenn bei einer volumengesteuerten Entnahme der Füllstand zu gering ist für das... -
Seite 50: Befüllung Vorbereiten
Bedienung Das Dialogfeld „Bag füllen“ (Schritt 1) erscheint. Prüfen, ob der Tankfüllschlauch am Anschluss „Inlet“ angeschlossen ist. Befüllung vorbereiten Bei Bedarf: Den Tankfüllschlauch anschließen. Schließen Sie den Tankfüllschlauch ACHTUNG Unzureichende Wasserqualität durch verunreinigten Tankfüllschlauch (Inlet) an der Rückseite des Gerätes möglich! Den Tankfüllschlauch auf Verunreinigungen prüfen. -
Seite 51: Systemeinstellungen Ändern
Bedienung Vorgehen Um den Standby-Betrieb zu aktivieren: Auf die Schaltfläche [j] tippen. Das Display verdunkelt sich. Die Schaltfläche [j] bleibt sichtbar hinterleuchtet. Entnahme Pflege Bag füllen Um den Standby-Betrieb zu deaktivieren: Auf die Schaltfläche [j] tippen. Der Startbildschirm erscheint. Wenn der Systemstart abgeschlossen ist, wechselt das Display zum Entnahmebildschirm. -
Seite 52: Volumenabgleich Durchführen
Bedienung 7.7 Volumenabgleich durchführen Um eine möglichst genaue Menge Reinstwasser entnehmen zu können, kann der Durchflusssensor des Geräts neu justiert werden. Dazu wird ein Probevolumen von ungefähr einem halben Liter entnommen. Das faktische Volumen des entnommenen Probevolumens wird gemessen und dem Gerät übermittelt. -
Seite 53: Reinigung Und Wartung
Reinigung und Wartung 8 Reinigung und Wartung 8.1 Reinigung 8.1.1 Display reinigen Vorgehen Um die Einstellungen des Geräts nicht unkontrolliert zu verändern: Den Stand- by-Betrieb aktivieren (siehe Kapitel 7.5, Seite 50). Das Display vorsichtig mit einem weichen, trockenen Tuch abwischen. Den Standby-Betrieb deaktivieren (siehe Kapitel 7.5, Seite 50). -
Seite 54: Wartungsplan
Reinigung und Wartung 8.2 Wartungsplan Je nach entnommenem Wasservolumen kann es erforderlich sein, das Verbrauchsma- terial öfter zu wechseln, als im Wartungsplan angegeben. Wenn z. B. stets steriles Wasser benötigt wird, muss der Endfilter regelmäßig gewechselt werden. Es ist empfehlenswert, den Wechsel verschiedener Verbrauchsmaterialien im selben Wartungsschritt durchzuführen. -
Seite 55: Erinnerungen Anzeigen
Reinigung und Wartung 8.4 Erinnerungen anzeigen Erinnerungen an den Wechsel bestimmter Verbrauchsmaterialien werden automa- tisch als Warnmeldungen angezeigt (siehe Kapitel 9.2, Seite 68). Anstehende Verbrauchsmaterialwechsel können im Überblick eingesehen werden. Alle Erinnerungen aktualisieren sich nach dem Verbrauchsmaterialwechsel automa- tisch. Vorgehen Im Menü... -
Seite 56: Bag Wechseln (Nur Arium Mini Plus Oder Arium Mini)
Reinigung und Wartung 8.5.2 Bag wechseln (nur arium mini plus oder arium mini) ® ® Bag leeren Voraussetzungen − Im Menü „Material wechseln“ ist der Menüpunkt [ Bag ] aktiviert. − Das Dialogfeld „Bag leeren“ wird angezeigt. Bag leeren Öffnen Sie den Tankauslass (Bag Vorgehen Outlet) an der Rückseite des Gerätes. - Seite 57 Reinigung und Wartung Neuen Bag einsetzen Vorgehen ACHTUNG Beschädigung des Bags durch falsche Handhabung! Wenn der Bag zu fest in die Führungsschiene hineingedrückt wird: Der Bag kann beschädigt werden. Den Bag nur mit leichtem Druck in die Führungsschiene einsetzen. Den Bag mit dem Tragegriff in die Führungsschiene im oberen Gehäusebereich des Geräts einsetzen.
-
Seite 58: Vorbehandlungskartusche Wechseln
Reinigung und Wartung 8.5.3 Vorbehandlungskartusche wechseln (nur arium mini plus) ® Um die Vorbehandlungskartusche wechseln, muss der Endfilter entfernt und der Druck im Gerät abgebaut werden. Die Vorbehandlungskartusche ist mit „R“ gekenn- zeichnet. Voraussetzungen − Im Menü „Material wechseln“ ist der Menüpunkt [ Vorbehandlungskartusche ] aktiviert. -
Seite 59: Reinstwasserkartusche Wechseln
Reinigung und Wartung 8.5.4 Reinstwasserkartusche wechseln Um die Reinstwasserkartusche wechseln, muss der Endfilter entfernt und der Druck im Gerät abgebaut werden. Die Reinstwasserkartusche ist mit „L“ gekennzeichnet. Voraussetzungen − Im Menü „Material wechseln“ ist der Menüpunkt [Reinstwasserkartusche] aktiviert. − Das Dialogfeld „Filter entfernen“ wird angezeigt. Vorgehen Den Endfilter entfernen (Entfernen siehe Kapitel „8.5.6 Endfilter wechseln“, Seite 62). -
Seite 60: Uv-Lampe Wechseln
Reinigung und Wartung 8.5.5 UV-Lampe wechseln Das Gerät kann mit einer UV-Lampe ausgestattet sein. Wenn die UV-Lampe gewech- selt wird: Es muss eine geeignete UV-Lampe eingesetzt werden (Eignung siehe Kapitel „15 Verbrauchsmaterial“, Seite 77). Die UV-Lampe ist unter der rechten Kartuschenhalterung (Vorbehandlungskartusche) eingebaut. - Seite 61 Reinigung und Wartung Den schwarzen Stecker von der alten UV-Lampe abziehen. Den schwarzen Kunststoffdeckel des UV-Lampengehäuses abschrauben. Bei Bedarf: Ein geeignetes Werkzeug zu Hilfe nehmen. Den schwarzen Kunststoffdeckel des UV-Lampengehäuses entnehmen. Die alte UV-Lampe vorsichtig aus dem Lampengehäuse herausziehen und sicher verpackt entsorgen (siehe Kapitel „13 Entsorgung“, Seite 71).
-
Seite 62: Endfilter Wechseln
Reinigung und Wartung 8.5.6 Endfilter wechseln Endfilter entfernen Voraussetzungen − Wenn im Menü „Material wechseln“ der Menüpunkt [Endfilter] oder [Ultrafilter] aktiviert ist: Das Dialogfeld „Filter entfernen“ wird angezeigt. Filter entfernen − Wenn im Menü „Material wechseln“ der Menüpunkt [Vorbehandlungskartusche], Entfernen Sie den Endfilter. [Reinstwasserkartusche] oder [UV-Lampe] aktiviert ist: Das Dialogfeld „Filter entfernen“... -
Seite 63: Erinnerung An Den Endfilterwechsel Aktivieren, Deaktivieren Oder Einstellen
Reinigung und Wartung 8.6 Erinnerung an den Endfilterwechsel aktivieren, deaktivieren oder einstellen Wenn stets steriles oder endotoxinfreies Wasser benötigt wird, muss der Endfilter regelmäßig gewechselt werden. Das Gerät kann eine Erinnerung an einen anstehen- den Endfilterwechsel ausgeben. Vorgehen Im Menü „Pflege“ auf den Menüpunkt [Erinnerung Endfilter] tippen. Das Dialogfeld „Erinnerung Endfilter“... -
Seite 64: Gerät Ausschalten
Reinigung und Wartung Das Dialogfeld „Systemdruck abbauen“ erscheint. Auf die Schaltfläche [START] tippen. Systemdruck abbauen Beginnen Sie mit „Start“ den Druckabbau. Das Dialogfeld „Druckabbau“ erscheint. Das Gerät baut den Druck ab. Der Vorgang dauert etwa eine halbe Minute. Druckabbau Um den Druckabbau vorzeitig abzubrechen, z. B. wenn kein ausreichend großes 00:20 min Gefäß... - Seite 65 Reinigung und Wartung Nur arium mini plus: ® Wenn der Bag nicht mehr ausreichend Wasser enthält oder sich während des Bag füllen Spülvorgangs leert, wird der Bag automatisch gefüllt. Wenn der Füllvorgang abgeschlossen ist und das Dialogfeld „Spülen vorberei- 14 % ten“...
-
Seite 66: Störungen
Kommunikations- Minute warten. geben. fehler vor. Das Gerät mit dem Stromnetz verbinden. Wenn der Fehler weiterhin auftritt: Den Sartorius Service kontaktieren. Fehler 0140 Die UV-Lampe Die UV-Lampe ist Prüfen, ob der schwarze Stecker der 8.5.5, Seite 60 wird nicht nicht korrekt ange- UV-Lampe korrekt angeschossen ist. - Seite 67 7.2.6, Seite 48 defekt. „Bag Outlet“ ca. 4 des Reinwassers aus dem Bag entnehmen und die Füllstandsänderung des Bags prüfen. Wenn der Fehler weiterhin auftritt: Den Sartorius Service kontaktieren. Fehler Die Leitfähigkeit Im Reinstwasser- Entlüftung durchführen. 8.8, Seite 64 des Reinstwassers kreislauf befindet Die Leitfähigkeit des...
-
Seite 68: Warnmeldungen
Technischen Daten entspricht. bestimmt wer- Die Vorbehandlungskar- Die Vorbehandlungskartusche wechseln. 8.5.3, Seite 58 den. tusche ist verbraucht. Wenn der Fehler weiterhin auftritt: Den Sartorius Service kontaktieren. Die Leitfähigkeit des Die Leitfähigkeit Im Reinstwasserkreis- Eine Entlüftung durchführen. 8.8, Seite 64 Reinstwassers ist des Reinstwassers lauf befindet sich Luft. -
Seite 69: Weitere Störungen
− Eine Entlüftung des Endfilters 8.5.3, Seite 58 durchführen. − Wenn der Fehler weiterhin auftritt: Den Endfilter wechseln. Wenn bei entferntem Endfilter kein Wasser entnommen werden kann: Den Sartorius Service kontaktieren. Betriebsanleitung arium ® mini plus | arium ® mini| arium ®... -
Seite 70: Lagerung Und Versand
Defekte Geräte oder Teile können an Sartorius zurückgesendet werden. Zurückge- sandte Geräte müssen sauber, dekontaminiert und sachgerecht verpackt sein. Transportschäden sowie Maßnahmen zur nachträglichen Reinigung und Desinfektion des Geräts oder der Teile durch Sartorius gehen zu Lasten des Absenders. WARNUNG Verletzungsgefahr durch kontaminierte Geräte! Mit gefährlichen Stoffen kontaminierte Geräte (ABC-Kontamination) werden nicht... -
Seite 71: Transport
Deklaration bei Transport und Entsorgung und zur sachgerechten Entsorgung des Geräts verantwortlich. WARNUNG Verletzungsgefahr durch kontaminierte Geräte! Mit gefährlichen Stoffen kontaminierte Geräte (ABC-Kontamination) werden nicht von Sartorius zur Reparatur und Entsorgung zurückgenommen. Betriebsanleitung arium ® mini plus | arium ®... -
Seite 72: Gerät Und Teile Entsorgen
Seite 60). Die UV-Lampe einer anerkannten Entsorgungssstelle für Gefahrstoffe übergeben. Das Gerät entsorgen. Dazu die Entsorgungshinweise auf unserer Internetseite (www.sartorius.com) beachten. Die Entsorgungseinrichtung darüber informieren, dass im Inneren des Geräts Batterien verbaut sind. Die Verpackung gemäß den landesrechtlichen Bestimmungen entsorgen. -
Seite 73: Technische Daten
Anschlussstecker nach DIN EN/IEC 60320-1/C14 Länderspezifisch, 3-polig, beidseitig steckbar Buchse nach DIN EN/IEC 60320-1/C14 3-polig Weitere Daten Siehe Aufdruck auf dem Netzgerät Gerät Spannungsversorgung Nur über das Sartorius-Netzgerät 1000018304 Eingangsspannung +24 (±10 %) Stromaufnahme, max. 14.2 Umgebungsbedingungen Einheit Wert Umgebung Verwendung nur in Innenräumen... -
Seite 74: Sicherheit Elektrischer Betriebsmittel
Technische Daten 14.3 Sicherheit elektrischer Betriebsmittel Einheit Wert Sicherheitsbestimmungen nach DIN EN/IEC 61010-1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil 1: Allgemeine Anforderungen 14.4 Elektromagnetische Verträglichkeit Einheit Wert EMV-Anforderungen nach DIN EN 61326-1 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen –... -
Seite 75: Arium Mini Und Arium Mini Essential
Technische Daten 14.5.2 arium mini und arium mini essential ® ® Einheit Wert Wassertyp Reinstwasser ASTM Typ 1 Flussleistung Wasserentnahme l/min < 1,0 Volumengesteuerte Entnahme Zwischen 0,05 und 5 (in 50-ml-Schritten) Typische Leitfähigkeit μS/cm 0,055 (kompensiert auf 25 °C Typischer Widerstand 18,2 (kompensiert auf 25 °C MO ×... -
Seite 76: Arium ® Mini
Technische Daten 14.6.2 arium mini ® Einheit Wert Eignung / Typ Aufbereitetes Wasser mittels Umkehrosmose, Destillation oder Deionisierung Eingangsdruck Drucklos Temperatur °C 2 bis 30 Spezifische Leitfähigkeit μS/cm < 100 (kompensiert auf 25 °C) TOC Gehalt < 50 Trübung < 1 pH-Wert 4 bis 10 14.6.3 arium... -
Seite 77: Verbrauchsmaterial
16 Sartorius Service Der Sartorius Service steht bei Rückfragen zum Gerät gern zur Verfügung. Für Informationen zu den Service-Adressen, Service-Leistungen und zum Kontakt vor Ort siehe die Sartorius-Internetseite (www.sartorius.com). Bei Anfragen zum System und für den Kontakt bei Fehlfunktionen die Geräteinfor- mationen bereithalten und dem Sartorius Service mitteilen, z. - Seite 78 Konformität Betriebsanleitung arium ® mini plus | arium ® mini| arium ® mini essential...
- Seite 79 Sartorius Lab Instruments GmbH & Co. KG Otto-Brenner-Straße 20 37079 Göttingen, Germany Tel.: +49.551.308.0 Fax: +49.551.308.3289 www.sartorius.com Die in dieser Anleitung enthaltenen Angaben und Abbildungen entsprechen dem unten angegebenen Stand. Änderungen der Technik, Ausstattungen und Form der Geräte gegenüber den Angaben und Abbildungen in dieser Anleitung selbst bleiben Sartorius vorbehalten.
