Prozessvorbereitung und Prozessdurchführung
172
Betriebsanleitung Biostat
8.12.4.3 Handbetrieb für analoge Ausgänge
Sie können analoge Ausgänge von den DCU-internen Funktionen trennen und durch
Signale mit einem relativen Pegel (0 ... 100 %) direkt beeinflussen .
Ausgangssignale haben diese Prioritäten:
Höchste Priorität
Niedrigste Priorität
Bedienbild

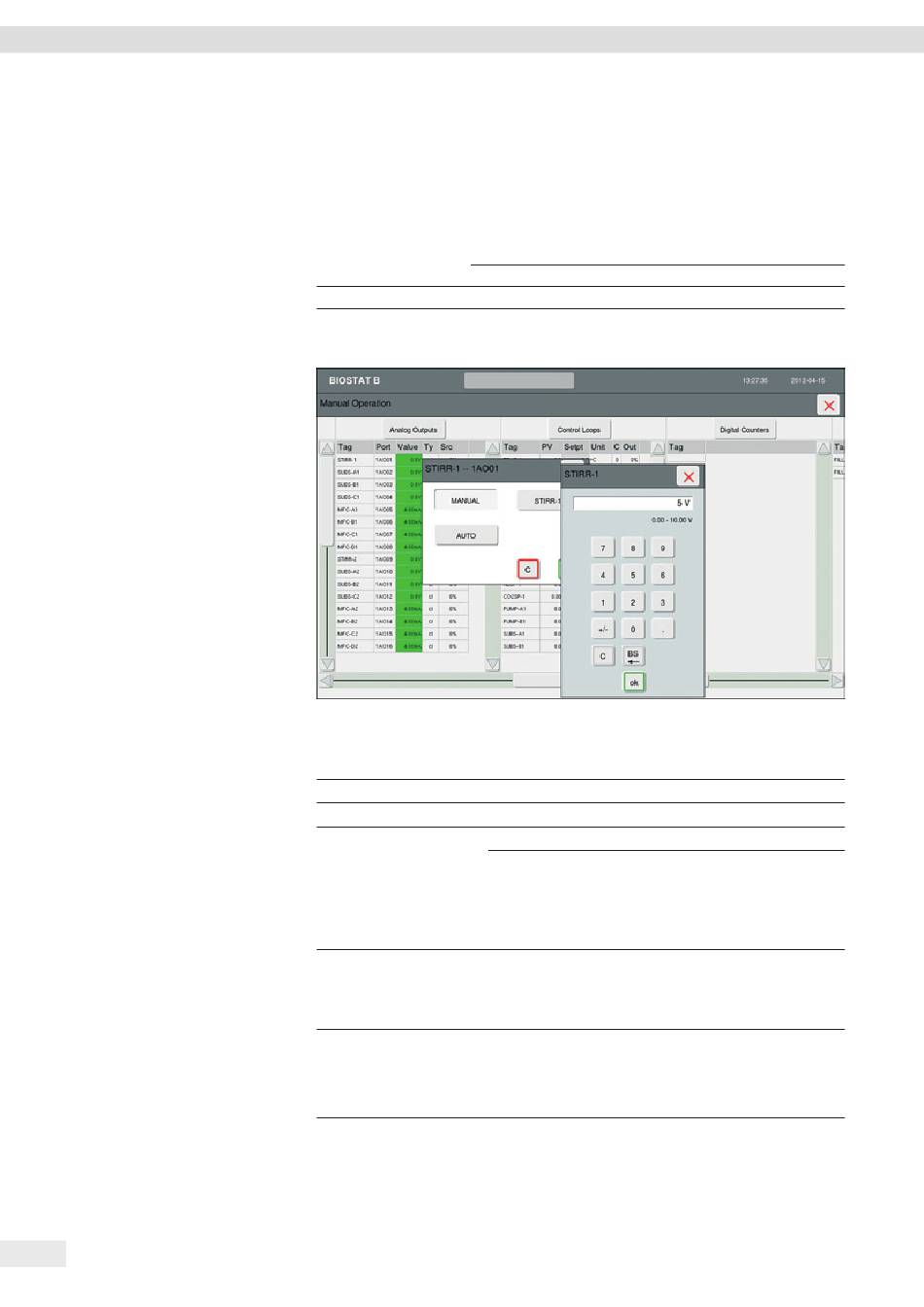

Abb . 9-56: Manuelle Einstellung analoger Ausgänge, Beispiel „STIRR-1"
(Simulation für Steuersignal an die Drehzahlregelung des Motorantriebs)
Feld
Wert
Tag
Bezeichnung Anzeige des analogen Ausgangs, z .B . STIRR-1
Port
Bezeichnung Hardware-Adresse, z .B . 1AO05
Value
PV
Ty
SRC
nn % | off
®
B
Shutdown
Manual Operation (Handebene)
Locking (Verriegelung)
Regler etc .
Funktion, erforderliche Eingabe
Ausgangssignal 0 ... 10 V bzw . 0|4 ... 20 mA
Eingabe für Betriebsart „AUTO" oder "MANUAL ON | OFF"
Betriebsarten:
„AUTO": Normalbetrieb, externer Ausgang wirkt auf DCU
,MANUAL": Handbetrieb, manuelle Vorgabe
Analogausgang
Vorgeschaltete Funktion
cl = Regler
expr = logische Funktion
– = ohne
Ausgang vorgeschaltete Regler
Anzeige Ausgangswert:
off
–100 % ... +100 %
