Prozessvorbereitung und Prozessdurchführung
142
Betriebsanleitung Biostat
Parametrierung des pO

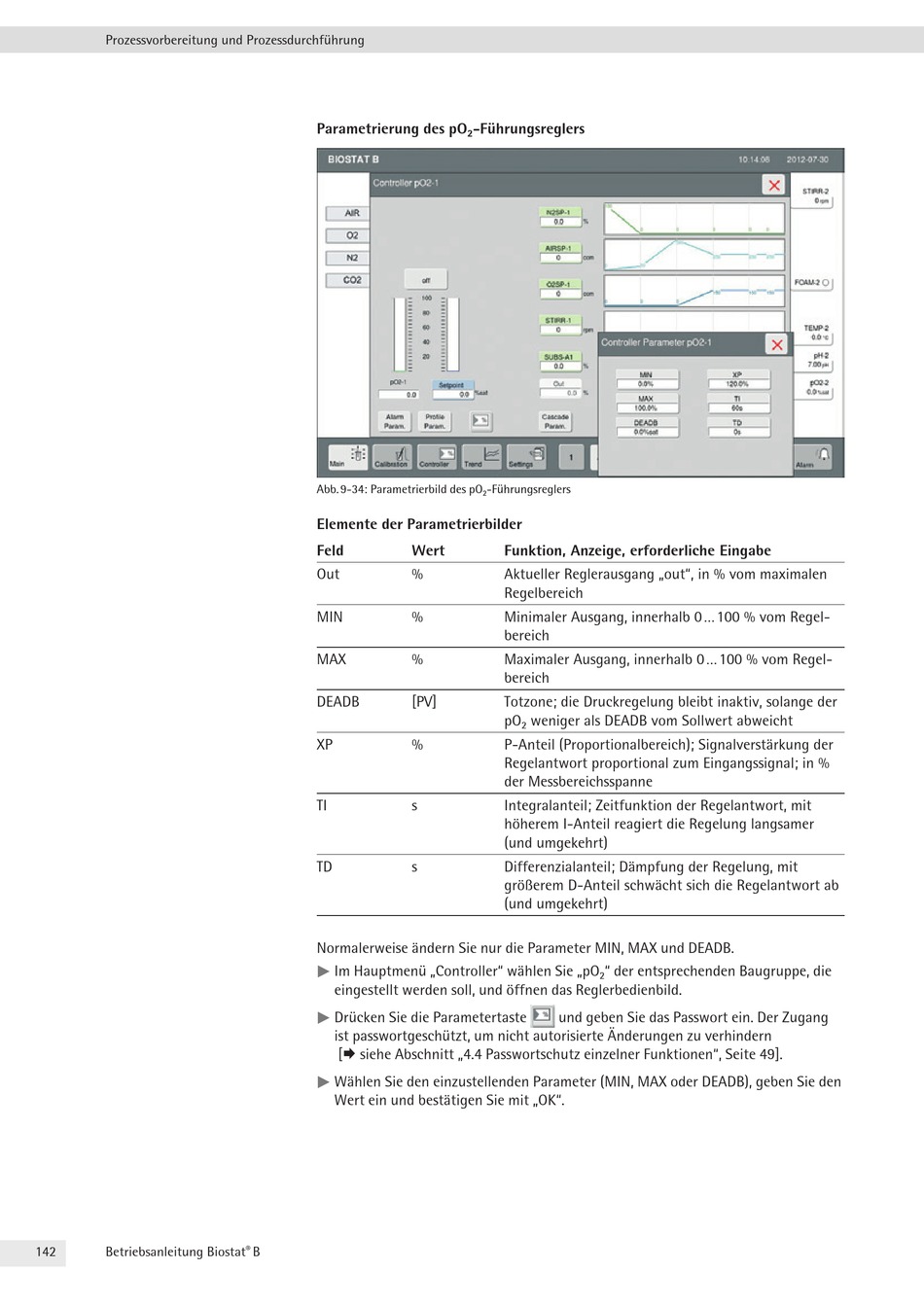

Abb . 9-34: Parametrierbild des pO
Elemente der Parametrierbilder
Feld
Wert
Out
%
MIN
%
MAX
%
DEADB
[PV]
XP
%
TI
s
TD
s
Normalerweise ändern Sie nur die Parameter MIN, MAX und DEADB .
Im Hauptmenü „Controller" wählen Sie „pO
t
t
eingestellt werden soll, und öffnen das Reglerbedienbild .
Drücken Sie die Parametertaste
t
t
ist passwortgeschützt, um nicht autorisierte Änderungen zu verhindern
[ siehe Abschnitt „4 .4 Passwortschutz einzelner Funktionen", Seite 49] .
Wählen Sie den einzustellenden Parameter (MIN, MAX oder DEADB), geben Sie den
t
t
Wert ein und bestätigen Sie mit „OK" .
®
B
-Führungsreglers
2
-Führungsreglers
2
Funktion, Anzeige, erforderliche Eingabe
Aktueller Reglerausgang „out", in % vom maximalen
Regelbereich
Minimaler Ausgang, innerhalb 0 ... 100 % vom Regel-
bereich
Maximaler Ausgang, innerhalb 0 ... 100 % vom Regel-
bereich
Totzone; die Druckregelung bleibt inaktiv, solange der
pO
weniger als DEADB vom Sollwert abweicht
2
P-Anteil (Proportionalbereich); Signalverstärkung der
Regelantwort proportional zum Eingangssignal; in %
der Messbereichsspanne
Integralanteil; Zeitfunktion der Regelantwort, mit
höherem I-Anteil reagiert die Regelung langsamer
(und umgekehrt)
Differenzialanteil; Dämpfung der Regelung, mit
größerem D-Anteil schwächt sich die Regelantwort ab
(und umgekehrt)
" der entsprechenden Baugruppe, die
2
und geben Sie das Passwort ein . Der Zugang
