OPTIWAVE 5200 C/F

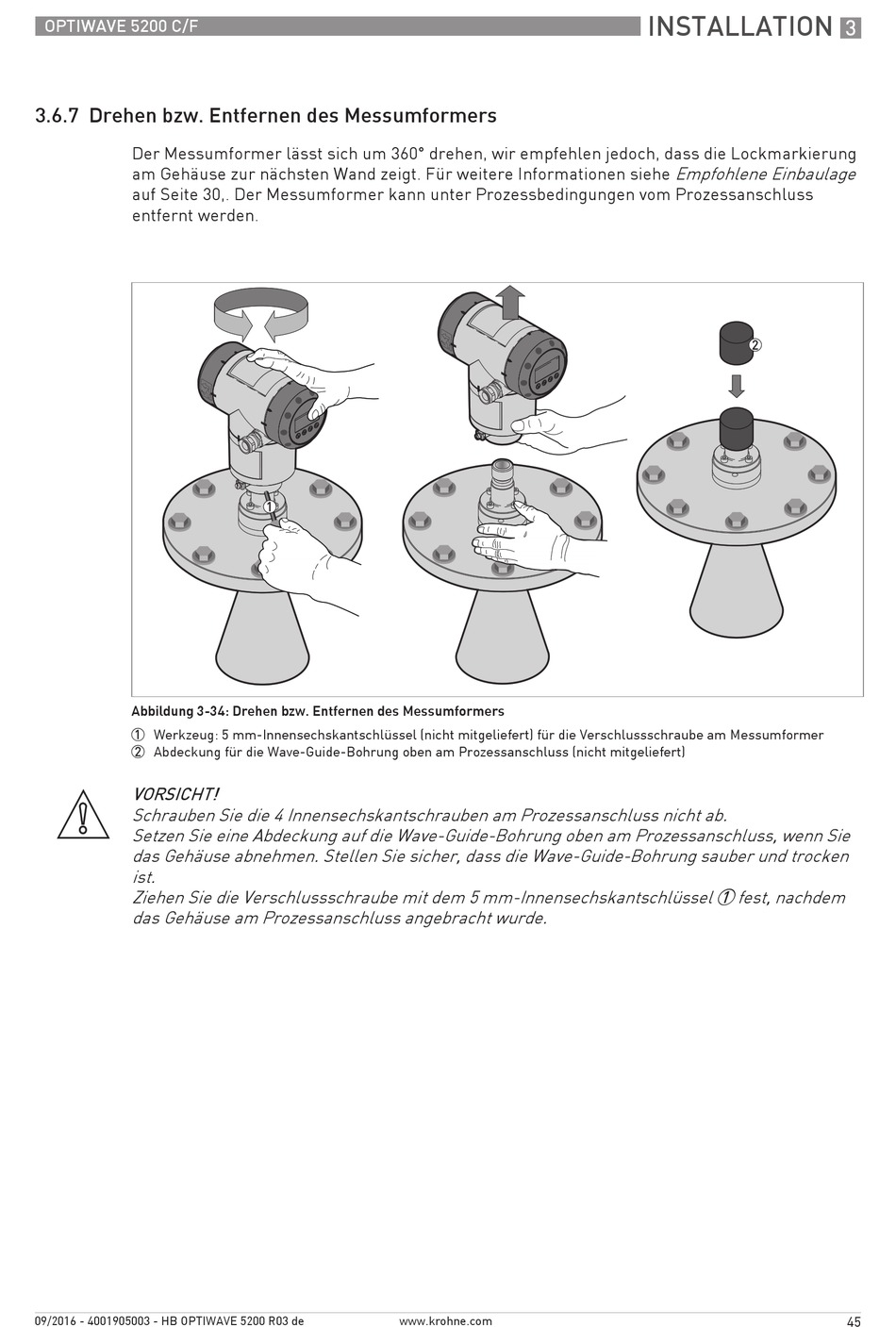

3.6.7 Drehen bzw. Entfernen des Messumformers
Der Messumformer lässt sich um 360° drehen, wir empfehlen jedoch, dass die Lockmarkierung
am Gehäuse zur nächsten Wand zeigt. Für weitere Informationen siehe
auf Seite 30,. Der Messumformer kann unter Prozessbedingungen vom Prozessanschluss
entfernt werden.
Abbildung 3-34: Drehen bzw. Entfernen des Messumformers
1 Werkzeug: 5 mm-Innensechskantschlüssel (nicht mitgeliefert) für die Verschlussschraube am Messumformer
2 Abdeckung für die Wave-Guide-Bohrung oben am Prozessanschluss (nicht mitgeliefert)
VORSICHT!
Schrauben Sie die 4 Innensechskantschrauben am Prozessanschluss nicht ab.
Setzen Sie eine Abdeckung auf die Wave-Guide-Bohrung oben am Prozessanschluss, wenn Sie
das Gehäuse abnehmen. Stellen Sie sicher, dass die Wave-Guide-Bohrung sauber und trocken
ist.
Ziehen Sie die Verschlussschraube mit dem 5 mm-Innensechskantschlüssel 1 fest, nachdem
das Gehäuse am Prozessanschluss angebracht wurde.
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
www.krohne.com
INSTALLATION
Empfohlene Einbaulage
3
45
