OPTIWAVE 5200 C/F

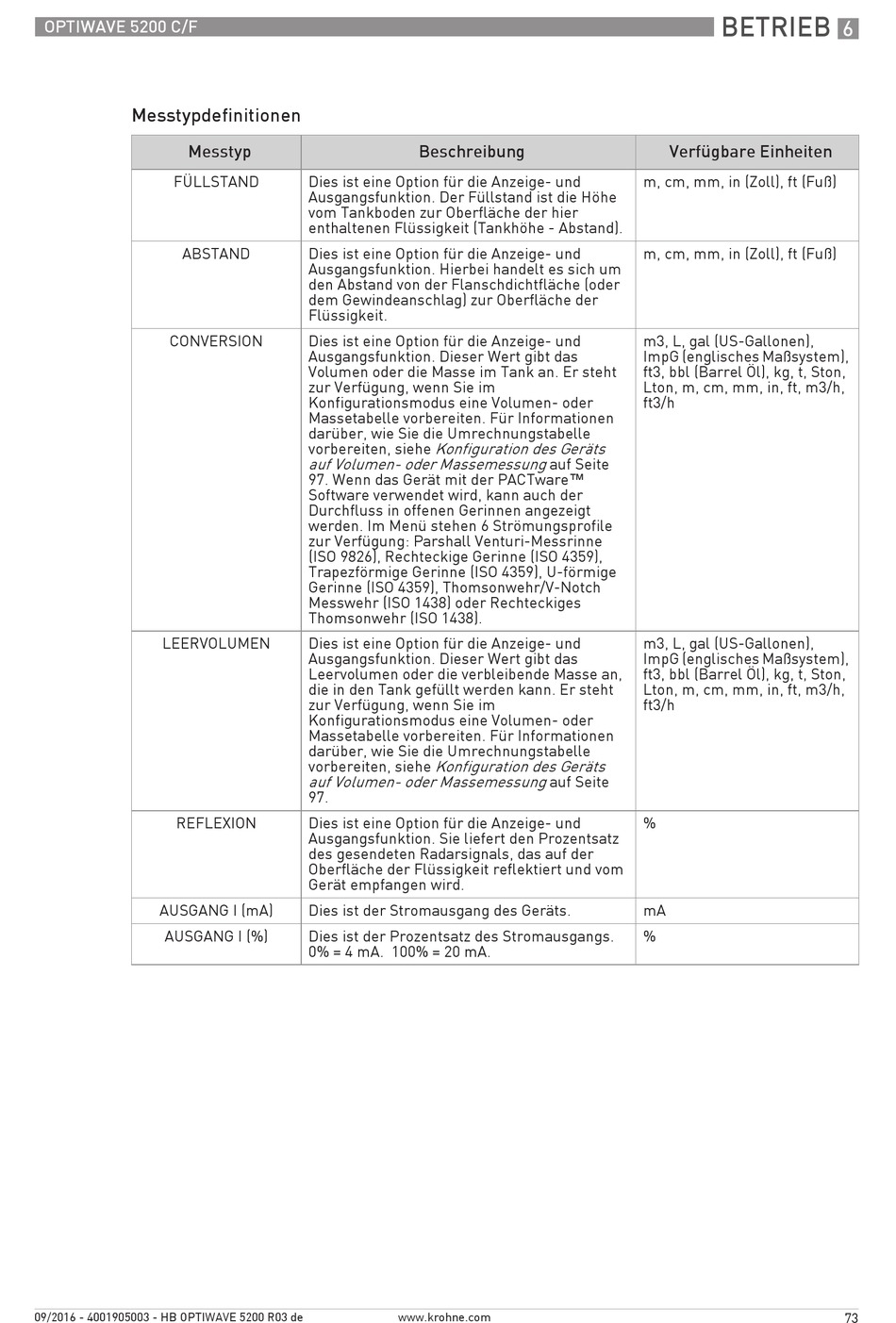

Messtypdefinitionen
Messtyp
FÜLLSTAND
ABSTAND
CONVERSION
LEERVOLUMEN
REFLEXION
AUSGANG I (mA)
AUSGANG I (%)
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
Beschreibung
Dies ist eine Option für die Anzeige- und
Ausgangsfunktion. Der Füllstand ist die Höhe
vom Tankboden zur Oberfläche der hier
enthaltenen Flüssigkeit (Tankhöhe - Abstand).
Dies ist eine Option für die Anzeige- und
Ausgangsfunktion. Hierbei handelt es sich um
den Abstand von der Flanschdichtfläche (oder
dem Gewindeanschlag) zur Oberfläche der
Flüssigkeit.
Dies ist eine Option für die Anzeige- und
Ausgangsfunktion. Dieser Wert gibt das
Volumen oder die Masse im Tank an. Er steht
zur Verfügung, wenn Sie im
Konfigurationsmodus eine Volumen- oder
Massetabelle vorbereiten. Für Informationen
darüber, wie Sie die Umrechnungstabelle
Konfiguration des Geräts
vorbereiten, siehe
auf Volumen- oder Massemessung
97. Wenn das Gerät mit der PACTware™
Software verwendet wird, kann auch der
Durchfluss in offenen Gerinnen angezeigt
werden. Im Menü stehen 6 Strömungsprofile
zur Verfügung: Parshall Venturi-Messrinne
(ISO 9826), Rechteckige Gerinne (ISO 4359),
Trapezförmige Gerinne (ISO 4359), U-förmige
Gerinne (ISO 4359), Thomsonwehr/V-Notch
Messwehr (ISO 1438) oder Rechteckiges
Thomsonwehr (ISO 1438).
Dies ist eine Option für die Anzeige- und
Ausgangsfunktion. Dieser Wert gibt das
Leervolumen oder die verbleibende Masse an,
die in den Tank gefüllt werden kann. Er steht
zur Verfügung, wenn Sie im
Konfigurationsmodus eine Volumen- oder
Massetabelle vorbereiten. Für Informationen
darüber, wie Sie die Umrechnungstabelle
Konfiguration des Geräts
vorbereiten, siehe
auf Volumen- oder Massemessung
97.
Dies ist eine Option für die Anzeige- und
Ausgangsfunktion. Sie liefert den Prozentsatz
des gesendeten Radarsignals, das auf der
Oberfläche der Flüssigkeit reflektiert und vom
Gerät empfangen wird.
Dies ist der Stromausgang des Geräts.
Dies ist der Prozentsatz des Stromausgangs.
0% = 4 mA. 100% = 20 mA.
www.krohne.com
Verfügbare Einheiten
m, cm, mm, in (Zoll), ft (Fuß)
m, cm, mm, in (Zoll), ft (Fuß)
m3, L, gal (US-Gallonen),
ImpG (englisches Maßsystem),
ft3, bbl (Barrel Öl), kg, t, Ston,
Lton, m, cm, mm, in, ft, m3/h,
ft3/h
auf Seite
m3, L, gal (US-Gallonen),
ImpG (englisches Maßsystem),
ft3, bbl (Barrel Öl), kg, t, Ston,
Lton, m, cm, mm, in, ft, m3/h,
ft3/h
auf Seite
%
mA
%
BETRIEB
6
73
