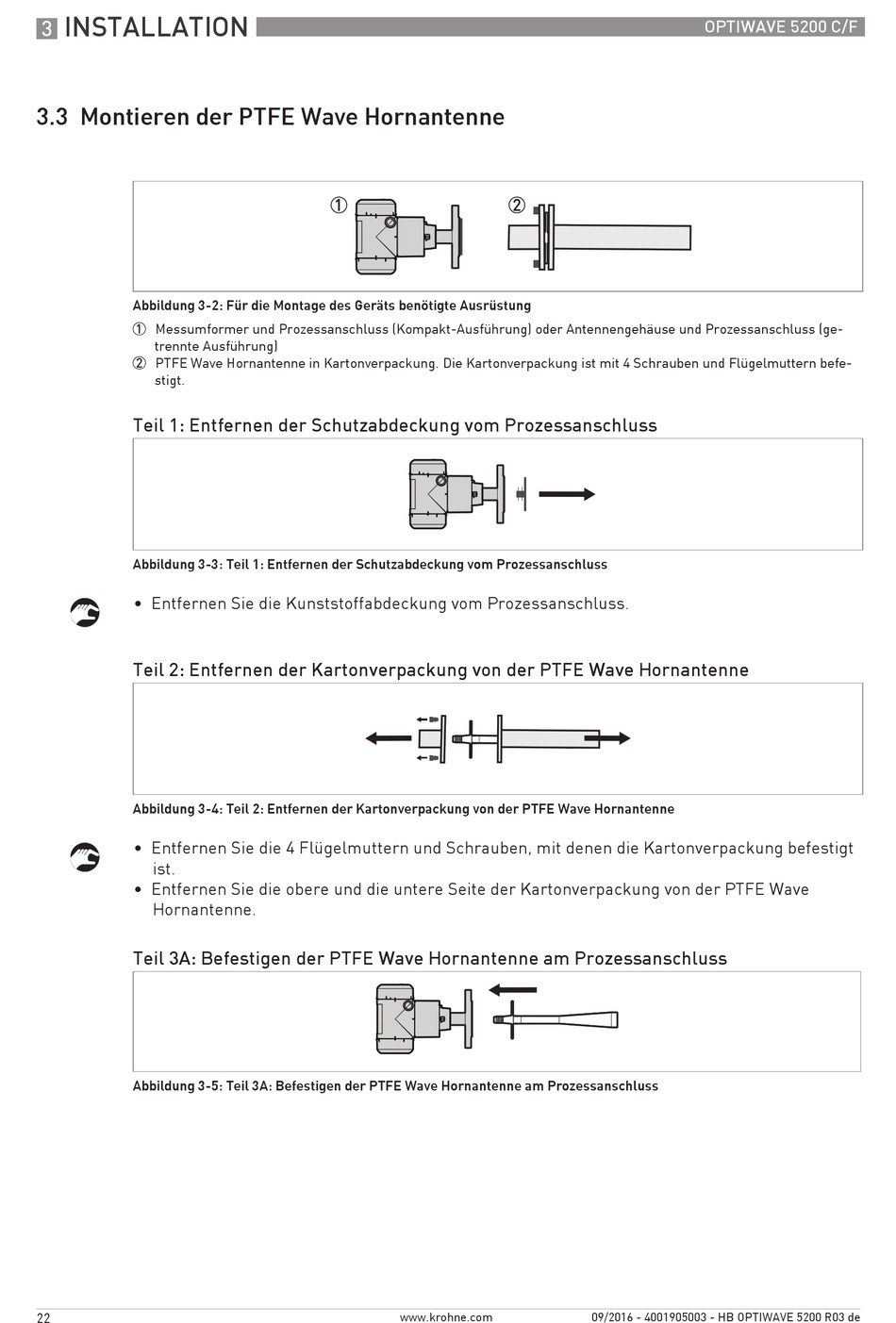

3.3 Montieren der PTFE Wave Hornantenne
Abbildung 3-2: Für die Montage des Geräts benötigte Ausrüstung
1 Messumformer und Prozessanschluss (Kompakt-Ausführung) oder Antennengehäuse und Prozessanschluss (ge-
trennte Ausführung)
2 PTFE Wave Hornantenne in Kartonverpackung. Die Kartonverpackung ist mit 4 Schrauben und Flügelmuttern befe-
stigt.
Teil 1: Entfernen der Schutzabdeckung vom Prozessanschluss
Abbildung 3-3: Teil 1: Entfernen der Schutzabdeckung vom Prozessanschluss
• Entfernen Sie die Kunststoffabdeckung vom Prozessanschluss.
Teil 2: Entfernen der Kartonverpackung von der PTFE Wave Hornantenne
Abbildung 3-4: Teil 2: Entfernen der Kartonverpackung von der PTFE Wave Hornantenne
• Entfernen Sie die 4 Flügelmuttern und Schrauben, mit denen die Kartonverpackung befestigt
ist.
• Entfernen Sie die obere und die untere Seite der Kartonverpackung von der PTFE Wave
Hornantenne.
Teil 3A: Befestigen der PTFE Wave Hornantenne am Prozessanschluss
Abbildung 3-5: Teil 3A: Befestigen der PTFE Wave Hornantenne am Prozessanschluss
