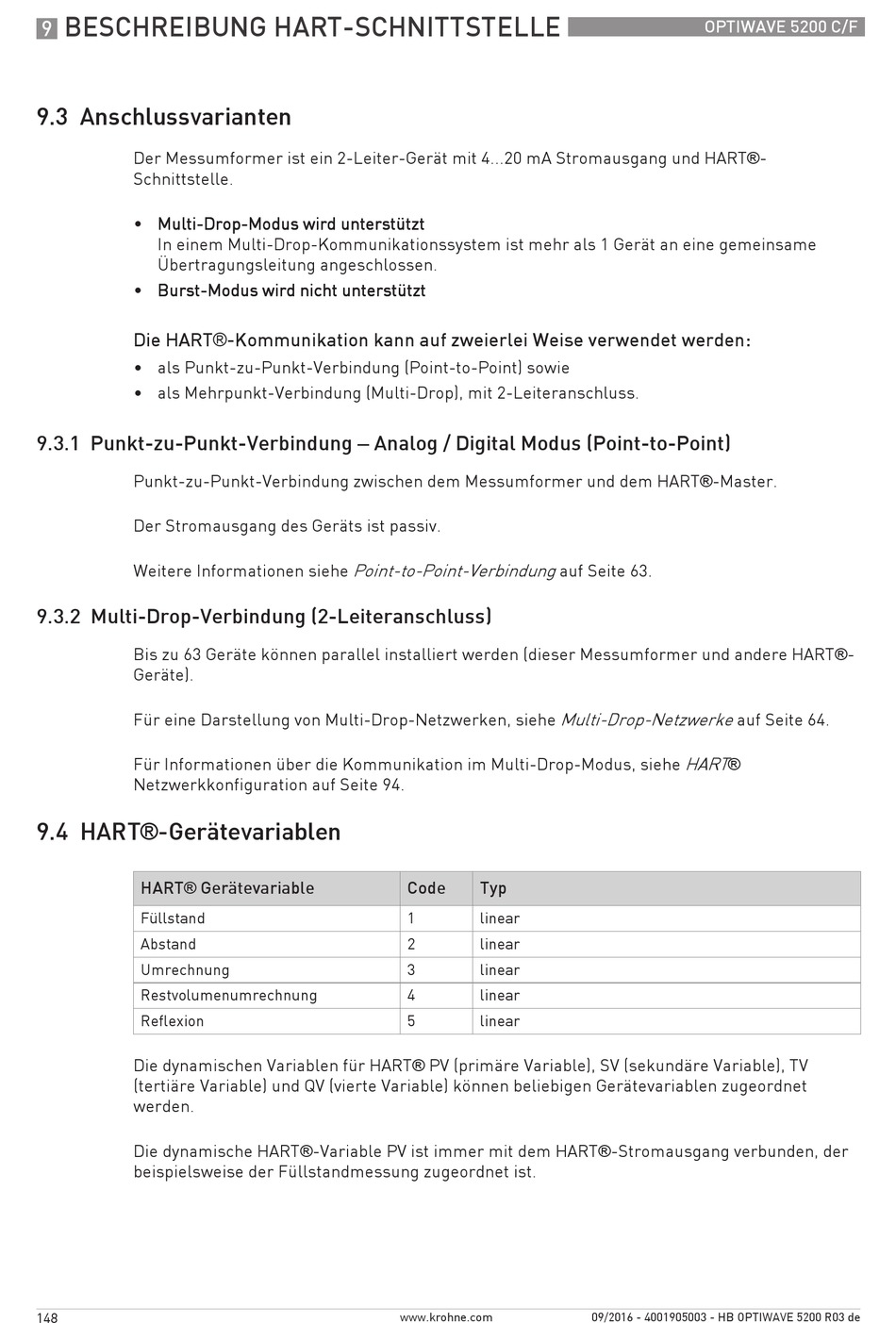

BESCHREIBUNG HART-SCHNITTSTELLE
9
9.3 Anschlussvarianten
Der Messumformer ist ein 2-Leiter-Gerät mit 4...20 mA Stromausgang und HART®-
Schnittstelle.
• Multi-Drop-Modus wird unterstützt
Multi-Drop-Modus wird unterstützt
Multi-Drop-Modus wird unterstützt
Multi-Drop-Modus wird unterstützt
In einem Multi-Drop-Kommunikationssystem ist mehr als 1 Gerät an eine gemeinsame
Übertragungsleitung angeschlossen.
• Burst-Modus wird nicht unterstützt
Burst-Modus wird nicht unterstützt
Burst-Modus wird nicht unterstützt
Burst-Modus wird nicht unterstützt
Die HART®-Kommunikation kann auf zweierlei Weise verwendet werden:
• als Punkt-zu-Punkt-Verbindung (Point-to-Point) sowie
• als Mehrpunkt-Verbindung (Multi-Drop), mit 2-Leiteranschluss.
9.3.1 Punkt-zu-Punkt-Verbindung – Analog / Digital Modus (Point-to-Point)
Punkt-zu-Punkt-Verbindung zwischen dem Messumformer und dem HART®-Master.
Der Stromausgang des Geräts ist passiv.
Weitere Informationen siehe
9.3.2 Multi-Drop-Verbindung (2-Leiteranschluss)
Bis zu 63 Geräte können parallel installiert werden (dieser Messumformer und andere HART®-
Geräte).
Für eine Darstellung von Multi-Drop-Netzwerken, siehe
Für Informationen über die Kommunikation im Multi-Drop-Modus, siehe
Netzwerkkonfiguration auf Seite 94.
9.4 HART®-Gerätevariablen
HART® Gerätevariable
Füllstand
Abstand
Umrechnung
Restvolumenumrechnung
Reflexion
Die dynamischen Variablen für HART® PV (primäre Variable), SV (sekundäre Variable), TV
(tertiäre Variable) und QV (vierte Variable) können beliebigen Gerätevariablen zugeordnet
werden.
Die dynamische HART®-Variable PV ist immer mit dem HART®-Stromausgang verbunden, der
beispielsweise der Füllstandmessung zugeordnet ist.
148
Point-to-Point-Verbindung
Code
Typ
1
linear
2
linear
3
linear
4
linear
5
linear
www.krohne.com
OPTIWAVE 5200 C/F
auf Seite 63.
Multi-Drop-Netzwerke
HART
®
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
auf Seite 64.
