OPTIWAVE 5200 C/F

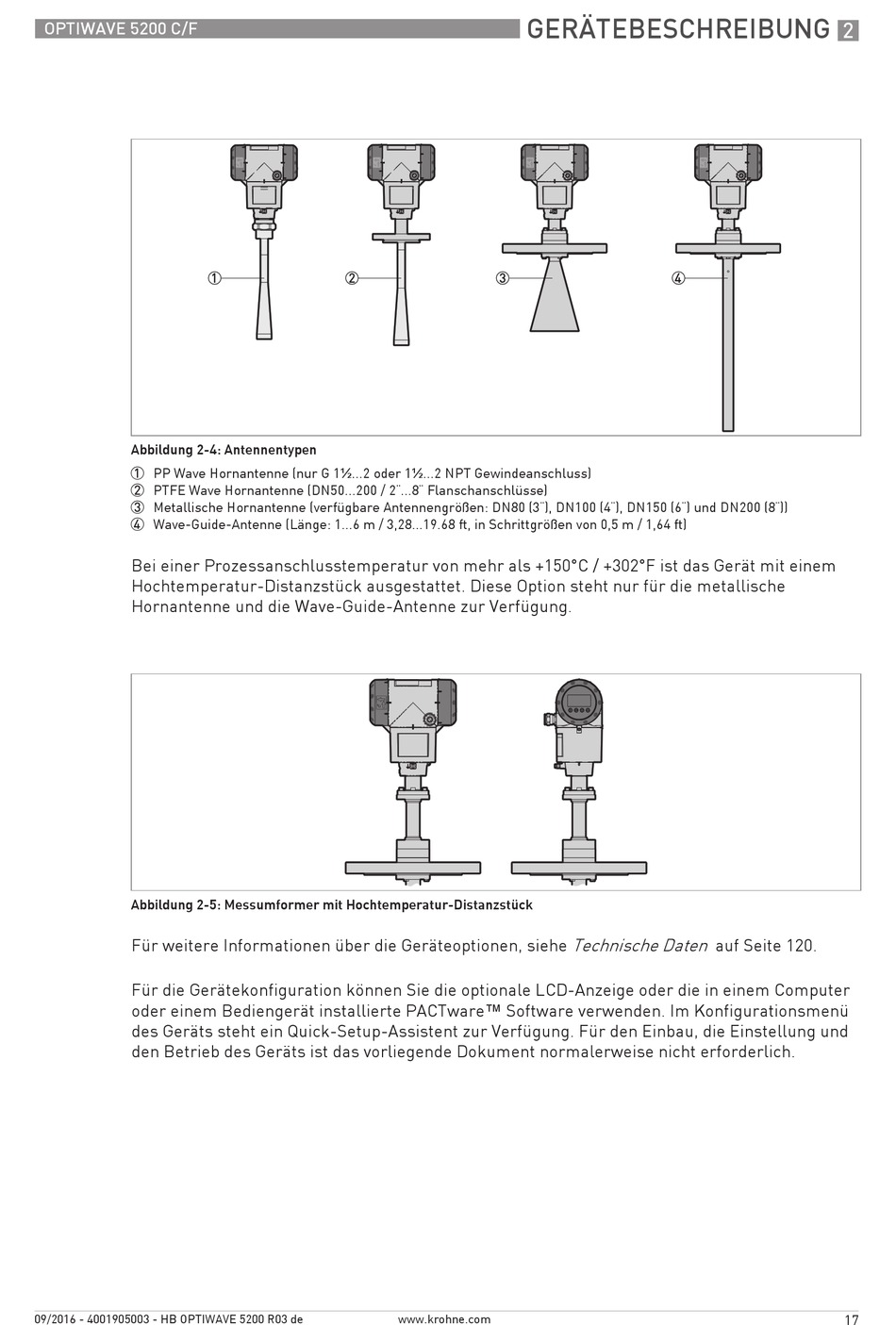

Abbildung 2-4: Antennentypen
1 PP Wave Hornantenne (nur G 1½...2 oder 1½...2 NPT Gewindeanschluss)
2 PTFE Wave Hornantenne (DN50...200 / 2¨...8¨ Flanschanschlüsse)
3 Metallische Hornantenne (verfügbare Antennengrößen: DN80 (3¨), DN100 (4¨), DN150 (6¨) und DN200 (8¨))
4 Wave-Guide-Antenne (Länge: 1...6 m / 3,28...19.68 ft, in Schrittgrößen von 0,5 m / 1,64 ft)
Bei einer Prozessanschlusstemperatur von mehr als +150°C / +302°F ist das Gerät mit einem
Hochtemperatur-Distanzstück ausgestattet. Diese Option steht nur für die metallische
Hornantenne und die Wave-Guide-Antenne zur Verfügung.
Abbildung 2-5: Messumformer mit Hochtemperatur-Distanzstück
Für weitere Informationen über die Geräteoptionen, siehe
Für die Gerätekonfiguration können Sie die optionale LCD-Anzeige oder die in einem Computer
oder einem Bediengerät installierte PACTware™ Software verwenden. Im Konfigurationsmenü
des Geräts steht ein Quick-Setup-Assistent zur Verfügung. Für den Einbau, die Einstellung und
den Betrieb des Geräts ist das vorliegende Dokument normalerweise nicht erforderlich.
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
GERÄTEBESCHREIBUNG
www.krohne.com
Technische Daten
auf Seite 120.
