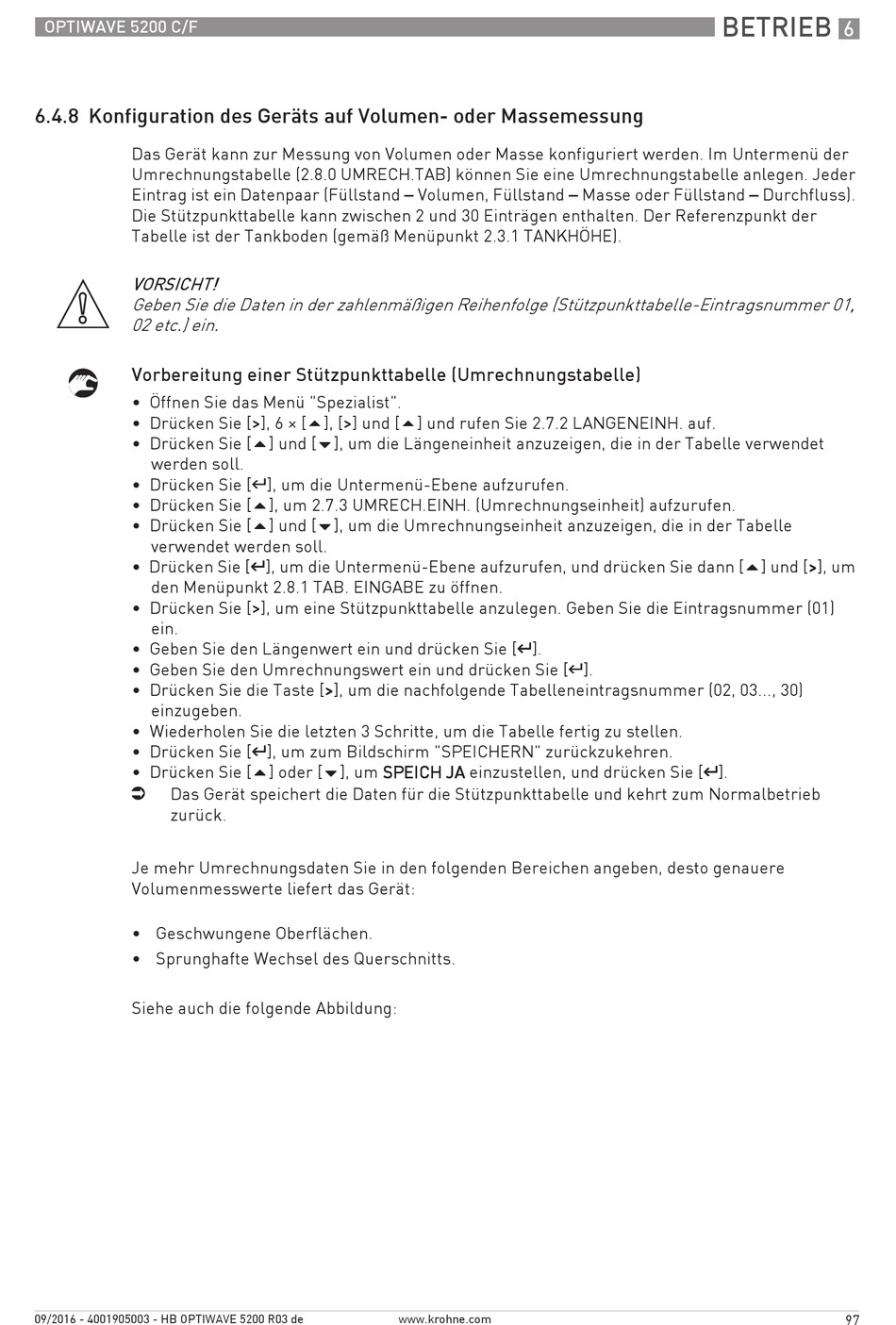

OPTIWAVE 5200 C/F
6.4.8 Konfiguration des Geräts auf Volumen- oder Massemessung
Das Gerät kann zur Messung von Volumen oder Masse konfiguriert werden. Im Untermenü der
Umrechnungstabelle (2.8.0 UMRECH.TAB) können Sie eine Umrechnungstabelle anlegen. Jeder
Eintrag ist ein Datenpaar (Füllstand – Volumen, Füllstand – Masse oder Füllstand – Durchfluss).
Die Stützpunkttabelle kann zwischen 2 und 30 Einträgen enthalten. Der Referenzpunkt der
Tabelle ist der Tankboden (gemäß Menüpunkt 2.3.1 TANKHÖHE).
VORSICHT!
Geben Sie die Daten in der zahlenmäßigen Reihenfolge (Stützpunkttabelle-Eintragsnummer 01,
02 etc.) ein.
Vorbereitung einer Stützpunkttabelle (Umrechnungstabelle)
• Öffnen Sie das Menü "Spezialist".
• Drücken Sie [> > > > ], 6 × [ ], [> > > > ] und [ ] und rufen Sie 2.7.2 LANGENEINH. auf.
• Drücken Sie [ ] und [ ], um die Längeneinheit anzuzeigen, die in der Tabelle verwendet
werden soll.
• Drücken Sie [^ ^ ^ ^ ], um die Untermenü-Ebene aufzurufen.
• Drücken Sie [ ], um 2.7.3 UMRECH.EINH. (Umrechnungseinheit) aufzurufen.
• Drücken Sie [ ] und [ ], um die Umrechnungseinheit anzuzeigen, die in der Tabelle
verwendet werden soll.
• Drücken Sie [^ ^ ^ ^ ], um die Untermenü-Ebene aufzurufen, und drücken Sie dann [ ] und [> > > > ], um
den Menüpunkt 2.8.1 TAB. EINGABE zu öffnen.
• Drücken Sie [> > > > ], um eine Stützpunkttabelle anzulegen. Geben Sie die Eintragsnummer (01)
ein.
• Geben Sie den Längenwert ein und drücken Sie [^ ^ ^ ^ ].
• Geben Sie den Umrechnungswert ein und drücken Sie [^ ^ ^ ^ ].
• Drücken Sie die Taste [> > > > ], um die nachfolgende Tabelleneintragsnummer (02, 03..., 30)
einzugeben.
• Wiederholen Sie die letzten 3 Schritte, um die Tabelle fertig zu stellen.
• Drücken Sie [^ ^ ^ ^ ], um zum Bildschirm "SPEICHERN" zurückzukehren.
• Drücken Sie [ ] oder [ ], um SPEICH JA
i
Das Gerät speichert die Daten für die Stützpunkttabelle und kehrt zum Normalbetrieb
zurück.
Je mehr Umrechnungsdaten Sie in den folgenden Bereichen angeben, desto genauere
Volumenmesswerte liefert das Gerät:
• Geschwungene Oberflächen.
• Sprunghafte Wechsel des Querschnitts.
Siehe auch die folgende Abbildung:
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
SPEICH JA einzustellen, und drücken Sie [^ ^ ^ ^ ].
SPEICH JA
SPEICH JA
