ELEKTRISCHE ANSCHLÜSSE
4

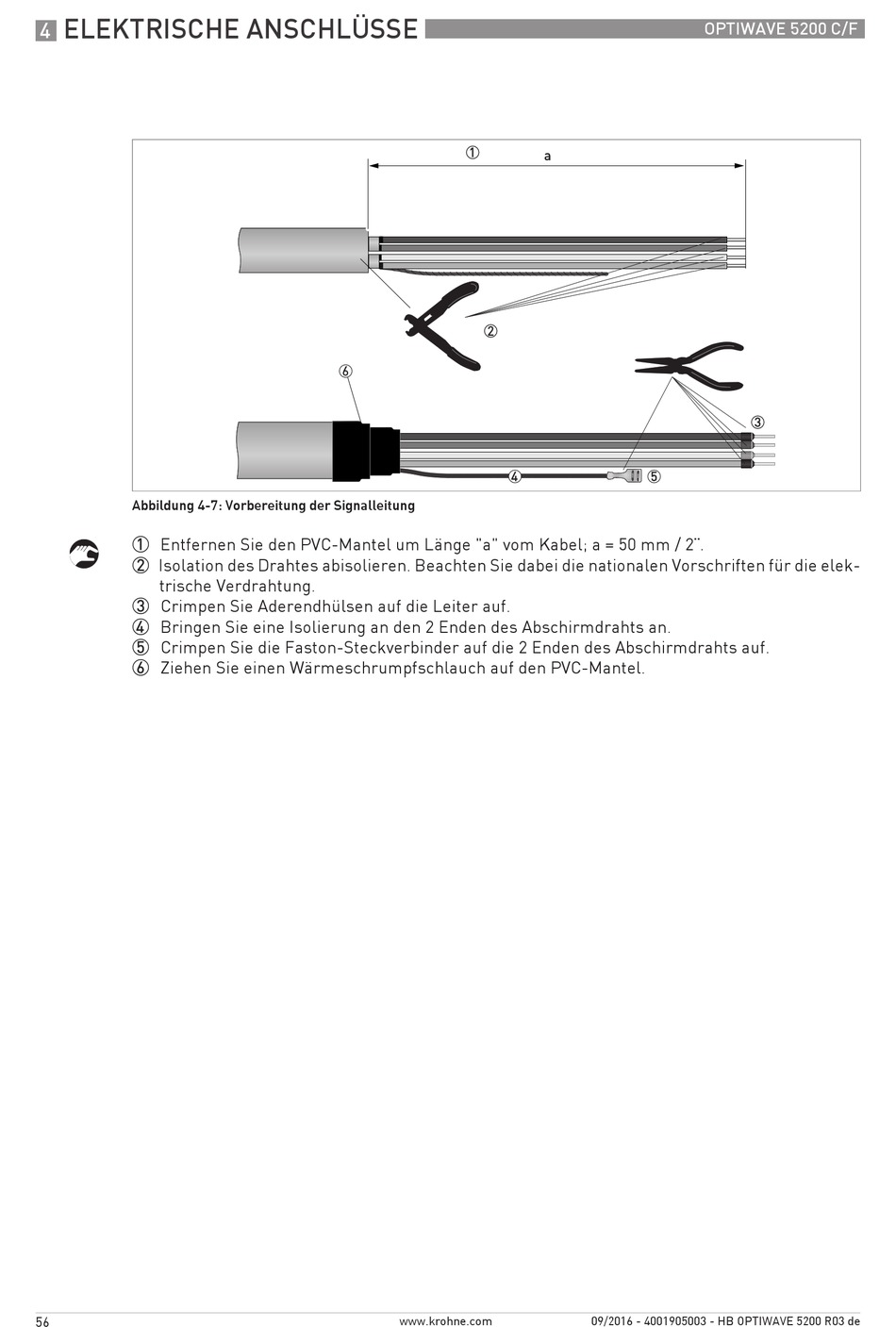

Abbildung 4-7: Vorbereitung der Signalleitung
1 Entfernen Sie den PVC-Mantel um Länge "a" vom Kabel; a = 50 mm / 2¨.
2 Isolation des Drahtes abisolieren. Beachten Sie dabei die nationalen Vorschriften für die elek-
trische Verdrahtung.
3 Crimpen Sie Aderendhülsen auf die Leiter auf.
4 Bringen Sie eine Isolierung an den 2 Enden des Abschirmdrahts an.
5 Crimpen Sie die Faston-Steckverbinder auf die 2 Enden des Abschirmdrahts auf.
6 Ziehen Sie einen Wärmeschrumpfschlauch auf den PVC-Mantel.
56
www.krohne.com
OPTIWAVE 5200 C/F
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
