OPTIWAVE 5200 C/F
3.6.4 Standrohre (Schwallrohre und Bezugsgefäße)

Verwenden Sie ein Standrohr:

• Wenn sich Schaum mit einer hohen Leitfähigkeit im Tank befindet.
• Bei Flüssigkeiten mit stark bewegter Oberfläche.
• Wenn zu viele andere Tankeinbauten vorhanden sind.
• Für die Messung petrochemischer Flüssigkeiten in einem Tank mit schwimmendem Dach.
• Das Gerät wird auf einem horizontalen zylindrischen Tank eingebaut (siehe Ende dieses
Abschnitts).

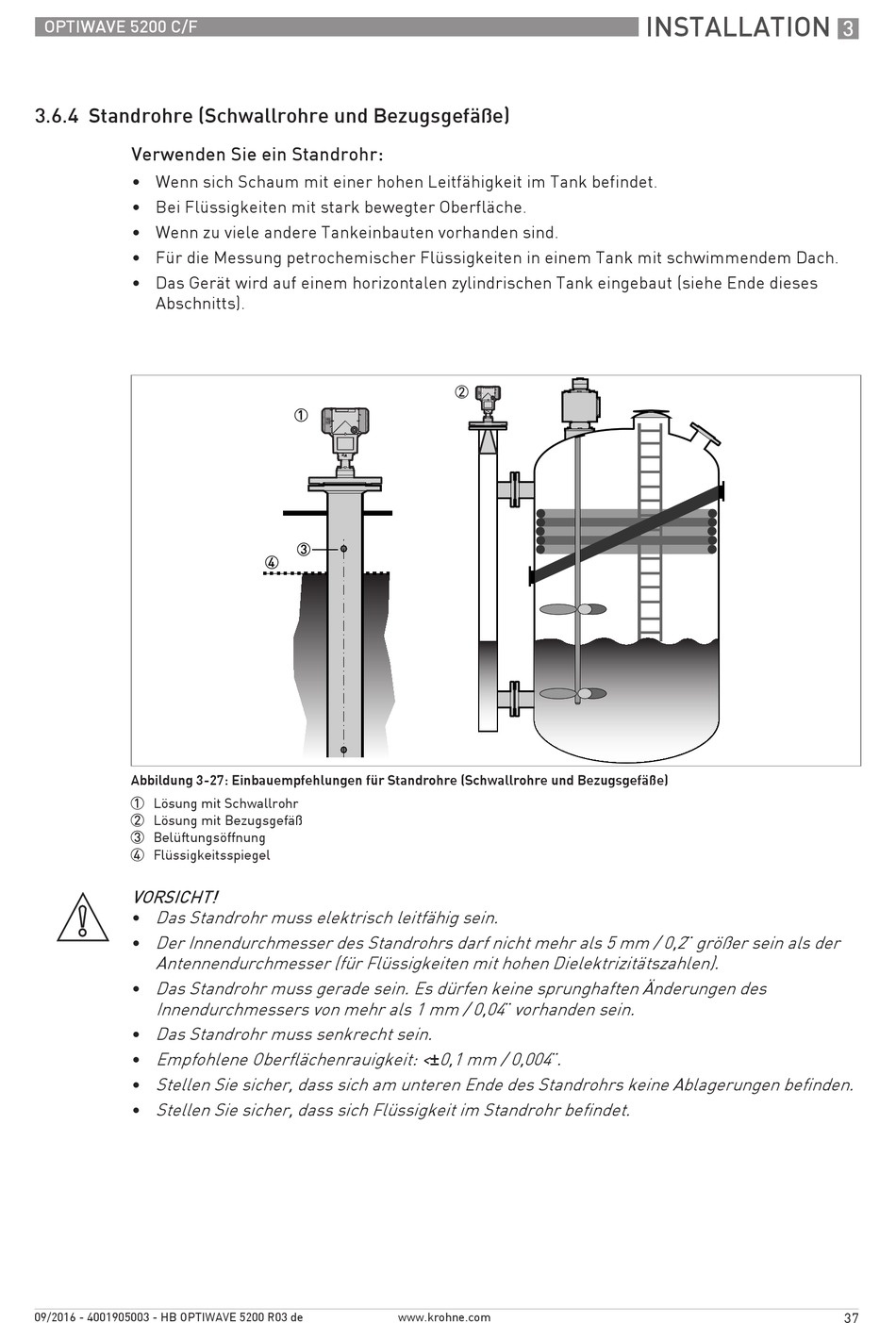

Abbildung 3-27: Einbauempfehlungen für Standrohre (Schwallrohre und Bezugsgefäße)
1 Lösung mit Schwallrohr
2 Lösung mit Bezugsgefäß
3 Belüftungsöffnung
4 Flüssigkeitsspiegel
VORSICHT!
Das Standrohr muss elektrisch leitfähig sein.
•
Der Innendurchmesser des Standrohrs darf nicht mehr als 5 mm / 0,2
•
Antennendurchmesser (für Flüssigkeiten mit hohen Dielektrizitätszahlen).
Das Standrohr muss gerade sein. Es dürfen keine sprunghaften Änderungen des
•
Innendurchmessers von mehr als 1 mm / 0,04
Das Standrohr muss senkrecht sein.
•
Empfohlene Oberflächenrauigkeit: <
•
Stellen Sie sicher, dass sich am unteren Ende des Standrohrs keine Ablagerungen befinden.
•
Stellen Sie sicher, dass sich Flüssigkeit im Standrohr befindet.
•
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
¨ vorhanden sein.
0,1 mm / 0,004 .
± ¨
www.krohne.com
INSTALLATION
¨ größer sein als der
3
37
