SERVICE
7

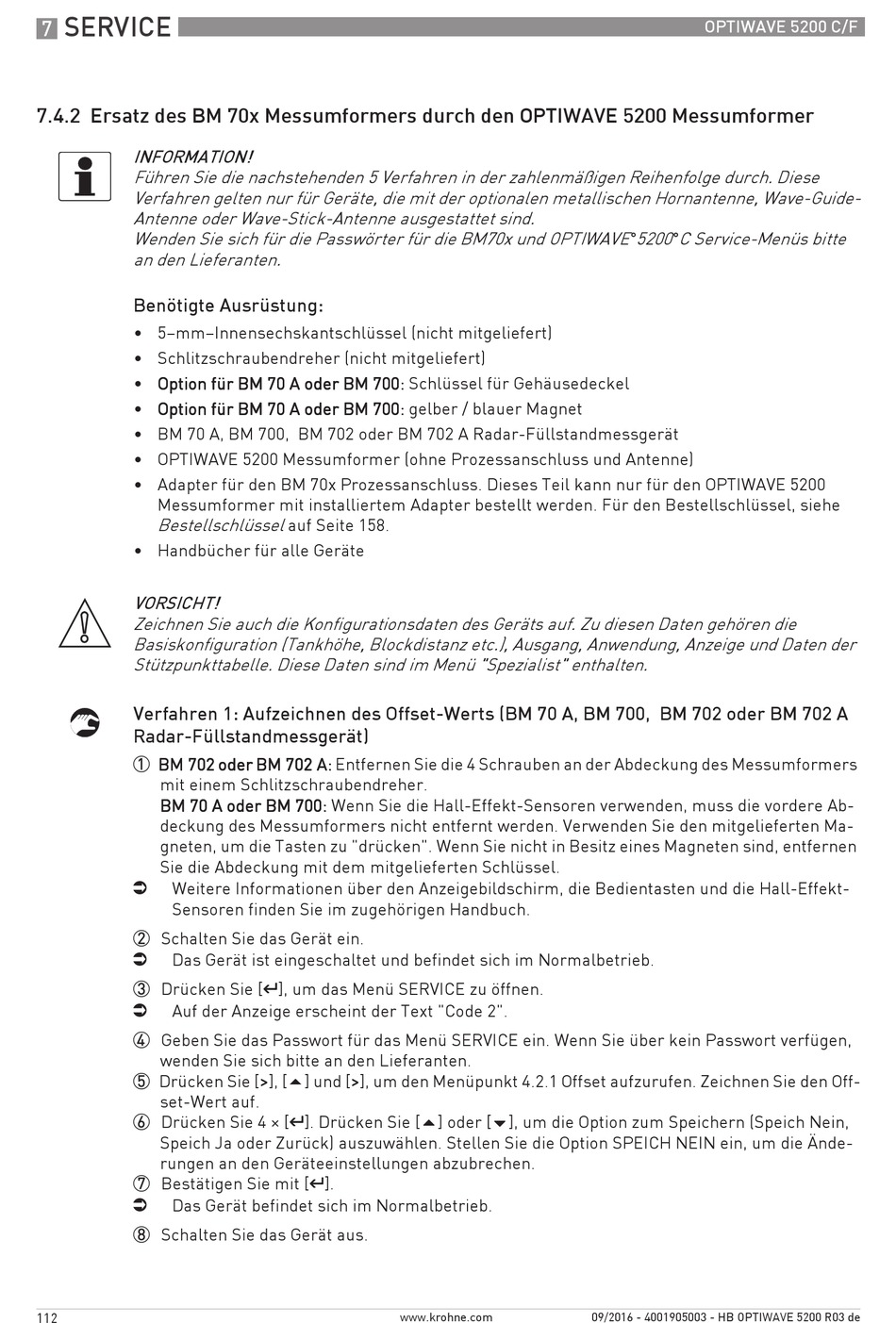

7.4.2 Ersatz des BM 70x Messumformers durch den OPTIWAVE 5200 Messumformer
INFORMATION!
Führen Sie die nachstehenden 5 Verfahren in der zahlenmäßigen Reihenfolge durch. Diese
Verfahren gelten nur für Geräte, die mit der optionalen metallischen Hornantenne, Wave-Guide-
Antenne oder Wave-Stick-Antenne ausgestattet sind.
Wenden Sie sich für die Passwörter für die BM70x und OPTIWAVE
an den Lieferanten.
Benötigte Ausrüstung:
• 5–mm–Innensechskantschlüssel (nicht mitgeliefert)
• Schlitzschraubendreher (nicht mitgeliefert)
• Option für BM 70 A oder BM 700:
Option für BM 70 A oder BM 700:
Option für BM 70 A oder BM 700: Schlüssel für Gehäusedeckel
Option für BM 70 A oder BM 700:
• Option für BM 70 A oder BM 700:
Option für BM 70 A oder BM 700:
Option für BM 70 A oder BM 700:
Option für BM 70 A oder BM 700: gelber / blauer Magnet
• BM 70 A, BM 700, BM 702 oder BM 702 A Radar-Füllstandmessgerät
• OPTIWAVE 5200 Messumformer (ohne Prozessanschluss und Antenne)
• Adapter für den BM 70x Prozessanschluss. Dieses Teil kann nur für den OPTIWAVE 5200
Messumformer mit installiertem Adapter bestellt werden. Für den Bestellschlüssel, siehe
Bestellschlüssel
• Handbücher für alle Geräte
VORSICHT!
Zeichnen Sie auch die Konfigurationsdaten des Geräts auf. Zu diesen Daten gehören die
Basiskonfiguration (Tankhöhe, Blockdistanz etc.), Ausgang, Anwendung, Anzeige und Daten der
Stützpunkttabelle. Diese Daten sind im Menü "Spezialist" enthalten.
Verfahren 1: Aufzeichnen des Offset-Werts (BM 70 A, BM 700, BM 702 oder BM 702 A
Radar-Füllstandmessgerät)
1 BM 702 oder BM 702 A:
BM 702 oder BM 702 A: Entfernen Sie die 4 Schrauben an der Abdeckung des Messumformers
BM 702 oder BM 702 A:
BM 702 oder BM 702 A:
mit einem Schlitzschraubendreher.
BM 70 A oder BM 700: Wenn Sie die Hall-Effekt-Sensoren verwenden, muss die vordere Ab-
BM 70 A oder BM 700:
BM 70 A oder BM 700:
BM 70 A oder BM 700:
deckung des Messumformers nicht entfernt werden. Verwenden Sie den mitgelieferten Ma-
gneten, um die Tasten zu "drücken". Wenn Sie nicht in Besitz eines Magneten sind, entfernen
Sie die Abdeckung mit dem mitgelieferten Schlüssel.
i
Weitere Informationen über den Anzeigebildschirm, die Bedientasten und die Hall-Effekt-
Sensoren finden Sie im zugehörigen Handbuch.
2 Schalten Sie das Gerät ein.
i
Das Gerät ist eingeschaltet und befindet sich im Normalbetrieb.
3 Drücken Sie [^ ^ ^ ^ ], um das Menü SERVICE zu öffnen.
i
Auf der Anzeige erscheint der Text "Code 2".
4 Geben Sie das Passwort für das Menü SERVICE ein. Wenn Sie über kein Passwort verfügen,
wenden Sie sich bitte an den Lieferanten.
5 Drücken Sie [> > > > ], [ ] und [> > > > ], um den Menüpunkt 4.2.1 Offset aufzurufen. Zeichnen Sie den Off-
set-Wert auf.
6 Drücken Sie 4 × [^ ^ ^ ^ ]. Drücken Sie [ ] oder [ ], um die Option zum Speichern (Speich Nein,
Speich Ja oder Zurück) auszuwählen. Stellen Sie die Option SPEICH NEIN ein, um die Ände-
rungen an den Geräteeinstellungen abzubrechen.
7 Bestätigen Sie mit [^ ^ ^ ^ ].
Das Gerät befindet sich im Normalbetrieb.
i
8 Schalten Sie das Gerät aus.
112
auf Seite 158.
www.krohne.com
OPTIWAVE 5200 C/F
°
5200
°
C Service-Menüs bitte
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
