OPTIWAVE 5200 C/F

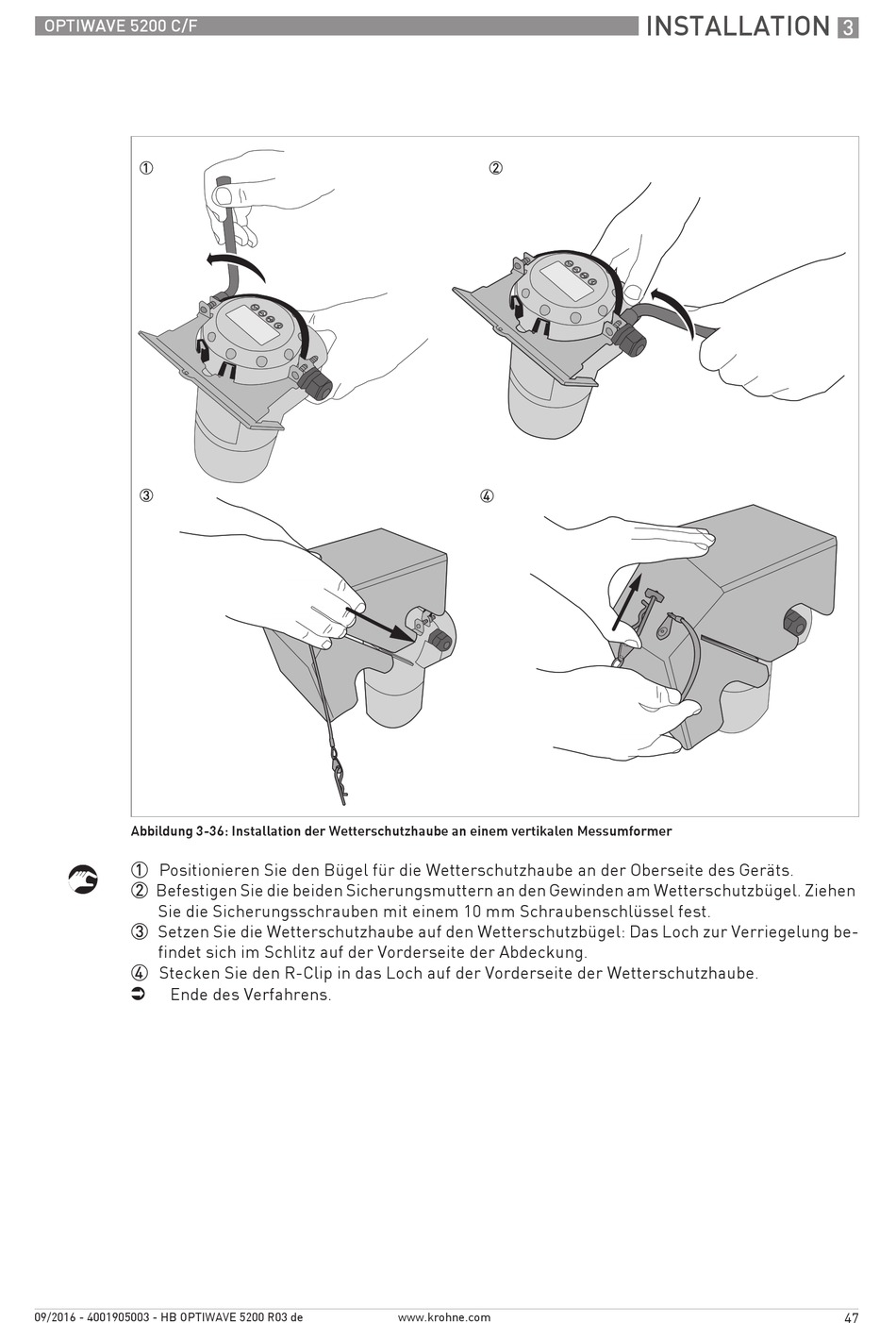

Abbildung 3-36: Installation der Wetterschutzhaube an einem vertikalen Messumformer
1 Positionieren Sie den Bügel für die Wetterschutzhaube an der Oberseite des Geräts.
2 Befestigen Sie die beiden Sicherungsmuttern an den Gewinden am Wetterschutzbügel. Ziehen
Sie die Sicherungsschrauben mit einem 10 mm Schraubenschlüssel fest.
3 Setzen Sie die Wetterschutzhaube auf den Wetterschutzbügel: Das Loch zur Verriegelung be-
findet sich im Schlitz auf der Vorderseite der Abdeckung.
4 Stecken Sie den R-Clip in das Loch auf der Vorderseite der Wetterschutzhaube.
i
Ende des Verfahrens.
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
www.krohne.com
INSTALLATION
3
47
