TECHNISCHE DATEN
8

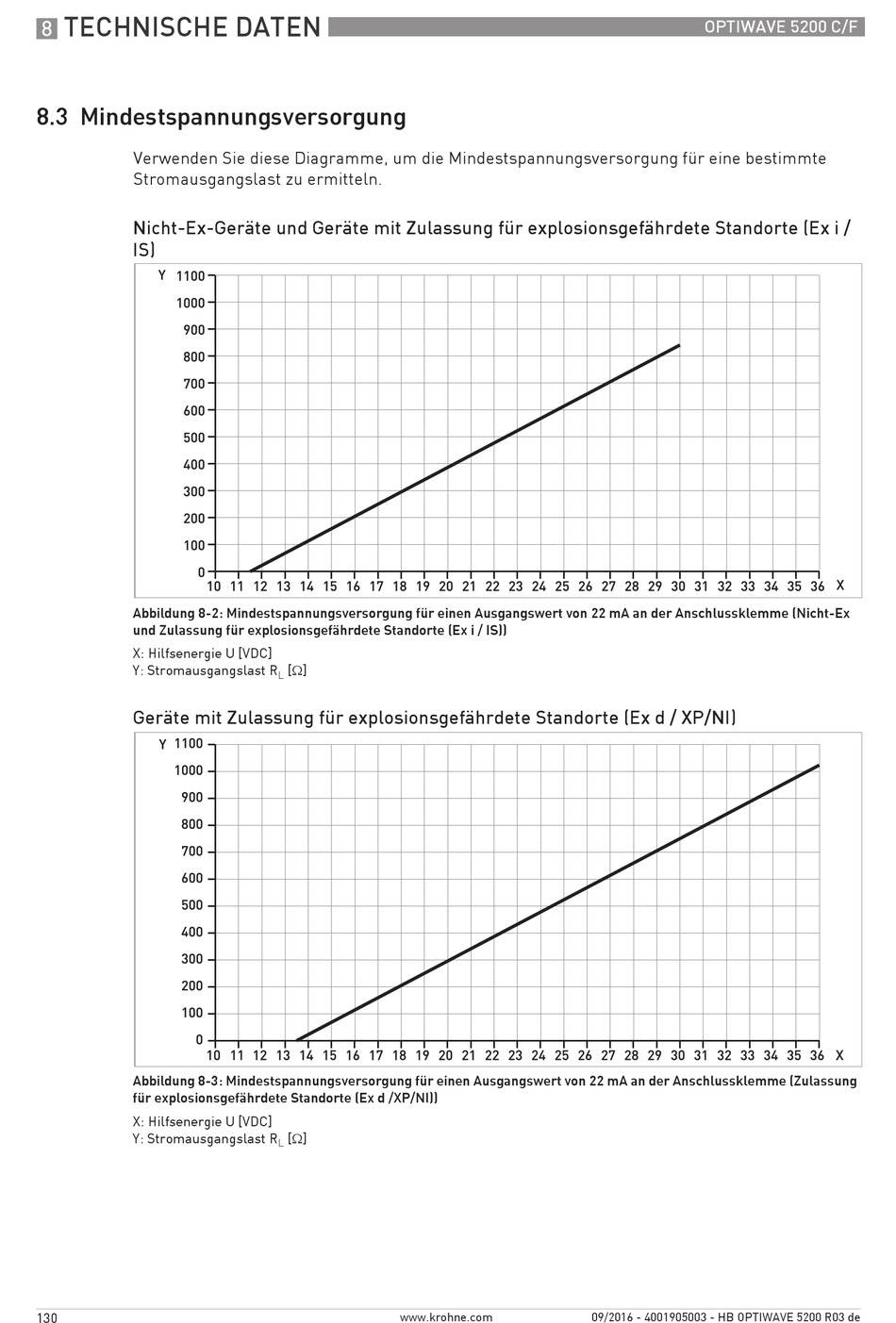

8.3 Mindestspannungsversorgung

Verwenden Sie diese Diagramme, um die Mindestspannungsversorgung für eine bestimmte
Stromausgangslast zu ermitteln.
Nicht-Ex-Geräte und Geräte mit Zulassung für explosionsgefährdete Standorte (Ex i /
IS)
Abbildung 8-2: Mindestspannungsversorgung für einen Ausgangswert von 22 mA an der Anschlussklemme (Nicht-Ex
und Zulassung für explosionsgefährdete Standorte (Ex i / IS))
X: Hilfsenergie U [VDC]
Y: Stromausgangslast R
Geräte mit Zulassung für explosionsgefährdete Standorte (Ex d / XP/NI)
Abbildung 8-3: Mindestspannungsversorgung für einen Ausgangswert von 22 mA an der Anschlussklemme (Zulassung
für explosionsgefährdete Standorte (Ex d /XP/NI))
X: Hilfsenergie U [VDC]
Y: Stromausgangslast R
130
[Ω]
L
[Ω]
L
www.krohne.com
OPTIWAVE 5200 C/F
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
