OPTIWAVE 5200 C/F
• Der untere Prozessanschluss des Bezugsgefäßes muss unter dem Minimal-Füllstand der
Flüssigkeit liegen.
Einbau an Tanks mit mehr als einer Flüssigkeit
• Der obere Prozessanschluss des Bezugsgefäßes muss über dem Maximal-Füllstand der
Flüssigkeit liegen.
• Der untere Prozessanschluss des Bezugsgefäßes muss unter dem Minimal-Füllstand der
Flüssigkeit liegen.
• Zusätzliche Prozessanschlüsse sind notwendig, damit die Flüssigkeiten frei entlang der
gesamten Länge des Bezugsgefäßes zirkulieren können.
3.6.5 Wandhalterung für die getrennte Ausführung

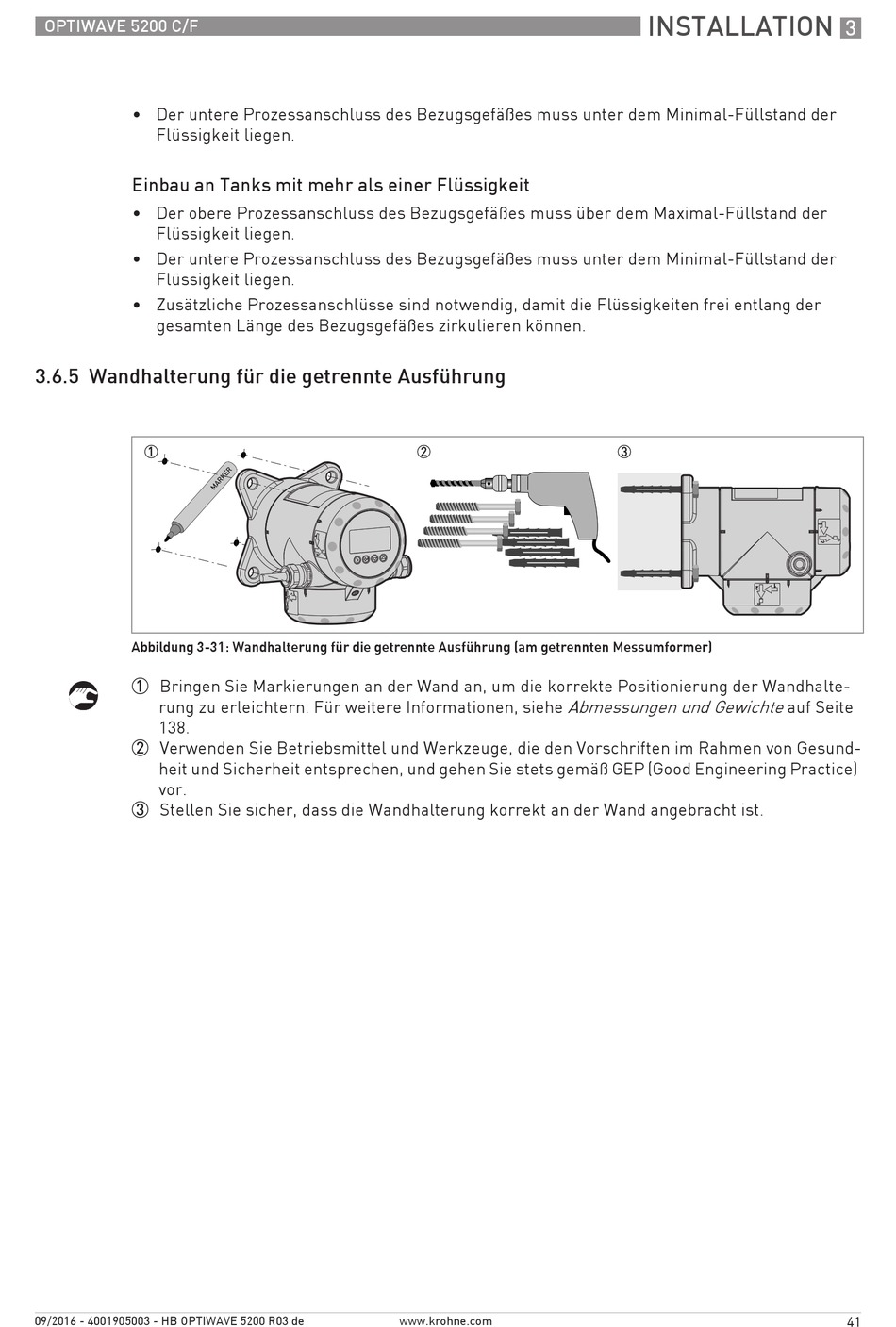

Abbildung 3-31: Wandhalterung für die getrennte Ausführung (am getrennten Messumformer)
1 Bringen Sie Markierungen an der Wand an, um die korrekte Positionierung der Wandhalte-
rung zu erleichtern. Für weitere Informationen, siehe
138.
2 Verwenden Sie Betriebsmittel und Werkzeuge, die den Vorschriften im Rahmen von Gesund-
heit und Sicherheit entsprechen, und gehen Sie stets gemäß GEP (Good Engineering Practice)
vor.
3 Stellen Sie sicher, dass die Wandhalterung korrekt an der Wand angebracht ist.
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
Abmessungen und Gewichte
www.krohne.com
INSTALLATION
auf Seite
3
41
