OPTIWAVE 5200 C/F

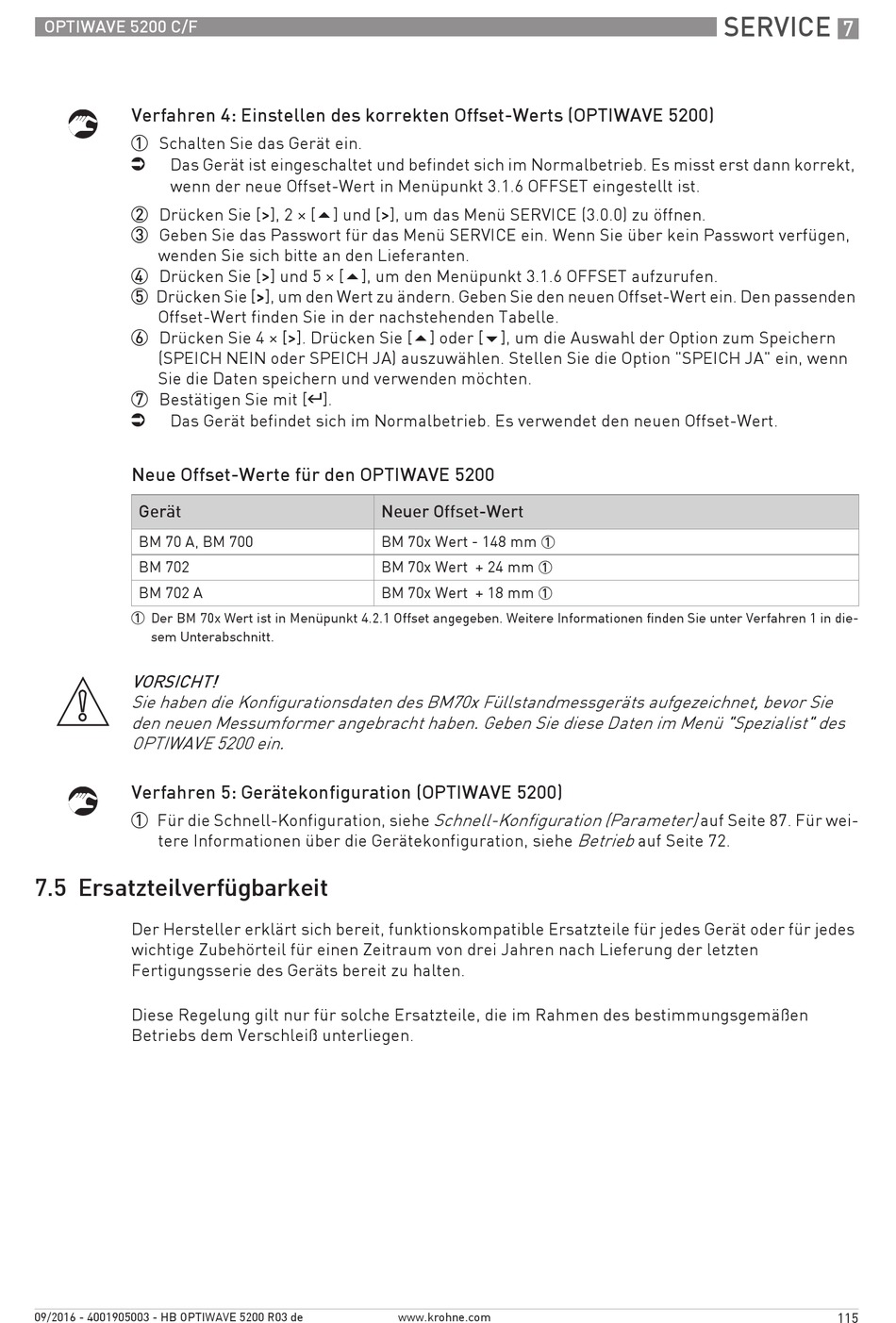

Verfahren 4: Einstellen des korrekten Offset-Werts (OPTIWAVE 5200)
1 Schalten Sie das Gerät ein.
i
Das Gerät ist eingeschaltet und befindet sich im Normalbetrieb. Es misst erst dann korrekt,
wenn der neue Offset-Wert in Menüpunkt 3.1.6 OFFSET eingestellt ist.
2 Drücken Sie [> > > > ], 2 × [ ] und [> > > > ], um das Menü SERVICE (3.0.0) zu öffnen.
3 Geben Sie das Passwort für das Menü SERVICE ein. Wenn Sie über kein Passwort verfügen,
wenden Sie sich bitte an den Lieferanten.
4 Drücken Sie [> > > > ] und 5 × [ ], um den Menüpunkt 3.1.6 OFFSET aufzurufen.
5 Drücken Sie [> > > > ], um den Wert zu ändern. Geben Sie den neuen Offset-Wert ein. Den passenden
Offset-Wert finden Sie in der nachstehenden Tabelle.
6 Drücken Sie 4 × [> > > > ]. Drücken Sie [ ] oder [ ], um die Auswahl der Option zum Speichern
(SPEICH NEIN oder SPEICH JA) auszuwählen. Stellen Sie die Option "SPEICH JA" ein, wenn
Sie die Daten speichern und verwenden möchten.
7 Bestätigen Sie mit [^ ^ ^ ^ ].
i
Das Gerät befindet sich im Normalbetrieb. Es verwendet den neuen Offset-Wert.
Neue Offset-Werte für den OPTIWAVE 5200
Gerät
BM 70 A, BM 700
BM 702
BM 702 A
1 Der BM 70x Wert ist in Menüpunkt 4.2.1 Offset angegeben. Weitere Informationen finden Sie unter Verfahren 1 in die-
sem Unterabschnitt.
VORSICHT!
Sie haben die Konfigurationsdaten des BM70x Füllstandmessgeräts aufgezeichnet, bevor Sie
den neuen Messumformer angebracht haben. Geben Sie diese Daten im Menü "Spezialist" des
OPTIWAVE 5200 ein.
Verfahren 5: Gerätekonfiguration (OPTIWAVE 5200)
1 Für die Schnell-Konfiguration, siehe
tere Informationen über die Gerätekonfiguration, siehe
7.5 Ersatzteilverfügbarkeit
Der Hersteller erklärt sich bereit, funktionskompatible Ersatzteile für jedes Gerät oder für jedes
wichtige Zubehörteil für einen Zeitraum von drei Jahren nach Lieferung der letzten
Fertigungsserie des Geräts bereit zu halten.
Diese Regelung gilt nur für solche Ersatzteile, die im Rahmen des bestimmungsgemäßen
Betriebs dem Verschleiß unterliegen.
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
Neuer Offset-Wert
BM 70x Wert - 148 mm
1
BM 70x Wert + 24 mm
1
BM 70x Wert + 18 mm
1
Schnell-Konfiguration (Parameter)
www.krohne.com
SERVICE
auf Seite 87. Für wei-
Betrieb
auf Seite 72.
7
115
