INSTALLATION
2

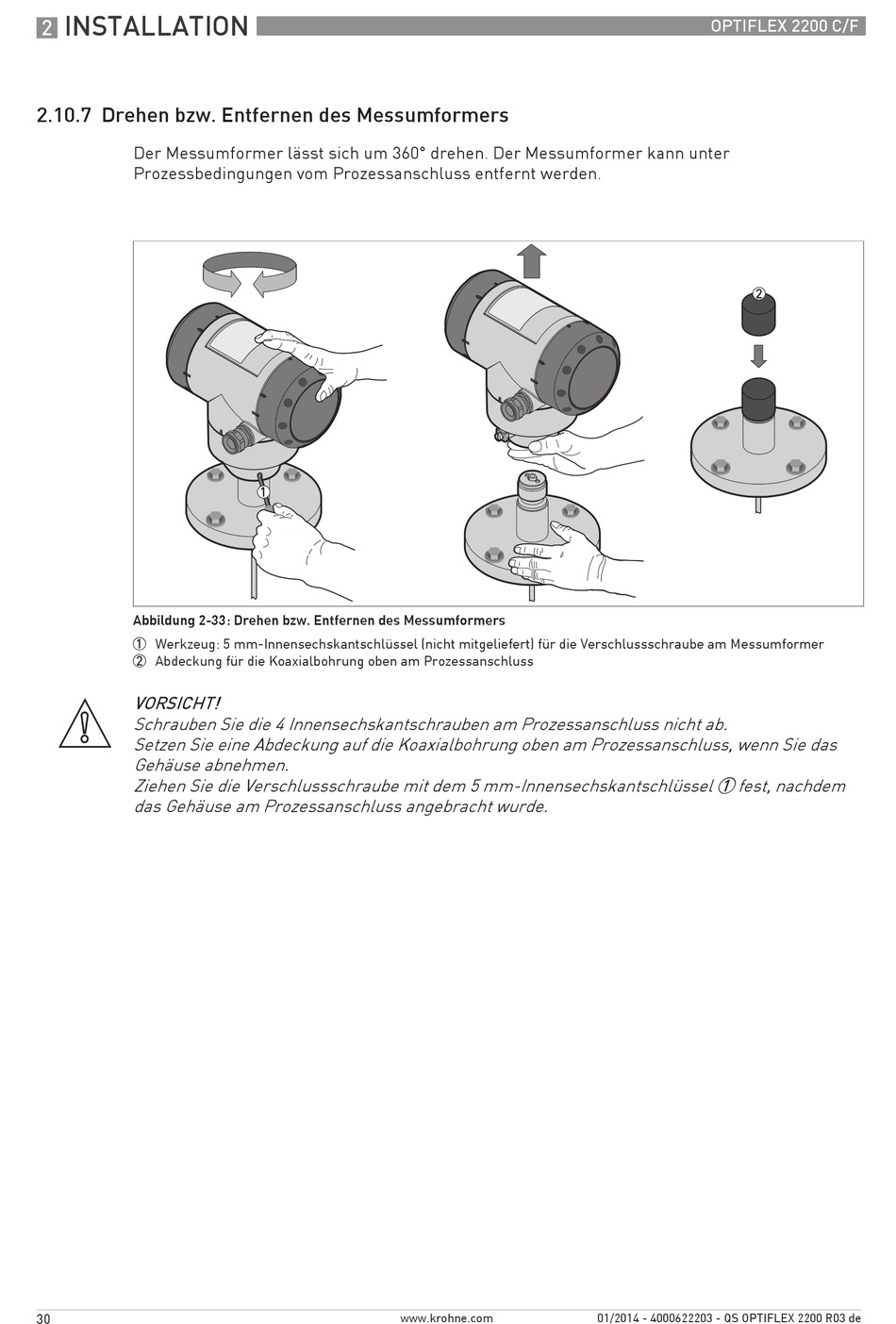

2.10.7 Drehen bzw. Entfernen des Messumformers

Der Messumformer lässt sich um 360° drehen. Der Messumformer kann unter
Prozessbedingungen vom Prozessanschluss entfernt werden.
Abbildung 2-33: Drehen bzw. Entfernen des Messumformers
1 Werkzeug: 5 mm-Innensechskantschlüssel (nicht mitgeliefert) für die Verschlussschraube am Messumformer
2 Abdeckung für die Koaxialbohrung oben am Prozessanschluss
VORSICHT!
Schrauben Sie die 4 Innensechskantschrauben am Prozessanschluss nicht ab.
Setzen Sie eine Abdeckung auf die Koaxialbohrung oben am Prozessanschluss, wenn Sie das
Gehäuse abnehmen.
Ziehen Sie die Verschlussschraube mit dem 5 mm-Innensechskantschlüssel 1 fest, nachdem
das Gehäuse am Prozessanschluss angebracht wurde.
