SERVICE
7
Verfahren 3: Befestigen des OPTIWAVE 5200 Messumformers

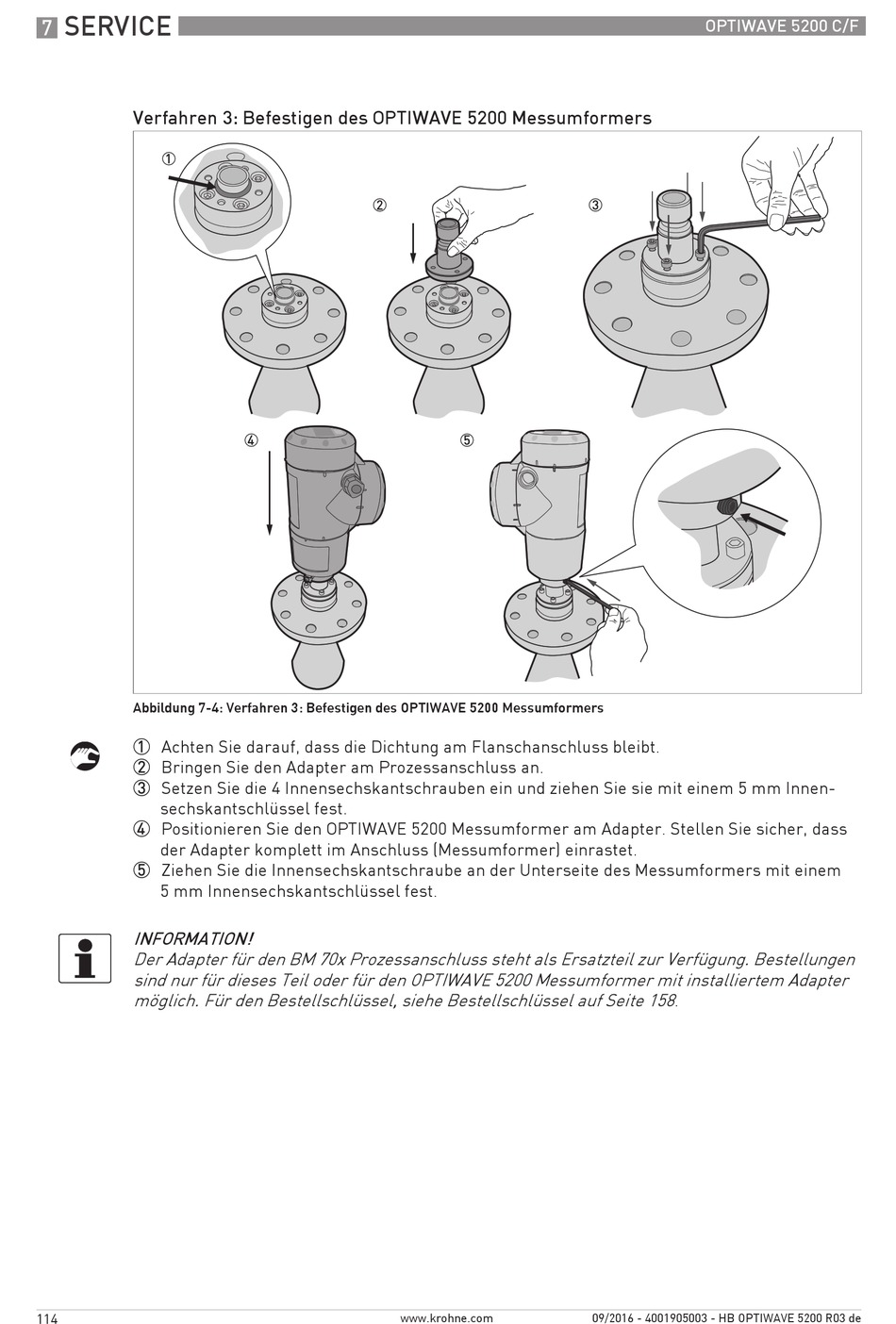

Abbildung 7-4: Verfahren 3: Befestigen des OPTIWAVE 5200 Messumformers
1 Achten Sie darauf, dass die Dichtung am Flanschanschluss bleibt.
2 Bringen Sie den Adapter am Prozessanschluss an.
3 Setzen Sie die 4 Innensechskantschrauben ein und ziehen Sie sie mit einem 5 mm Innen-
sechskantschlüssel fest.
4 Positionieren Sie den OPTIWAVE 5200 Messumformer am Adapter. Stellen Sie sicher, dass
der Adapter komplett im Anschluss (Messumformer) einrastet.
5 Ziehen Sie die Innensechskantschraube an der Unterseite des Messumformers mit einem
5 mm Innensechskantschlüssel fest.
INFORMATION!
Der Adapter für den BM 70x Prozessanschluss steht als Ersatzteil zur Verfügung. Bestellungen
sind nur für dieses Teil oder für den OPTIWAVE 5200 Messumformer mit installiertem Adapter
möglich. Für den Bestellschlüssel, siehe Bestellschlüssel auf Seite 158
114
www.krohne.com
OPTIWAVE 5200 C/F
.
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
