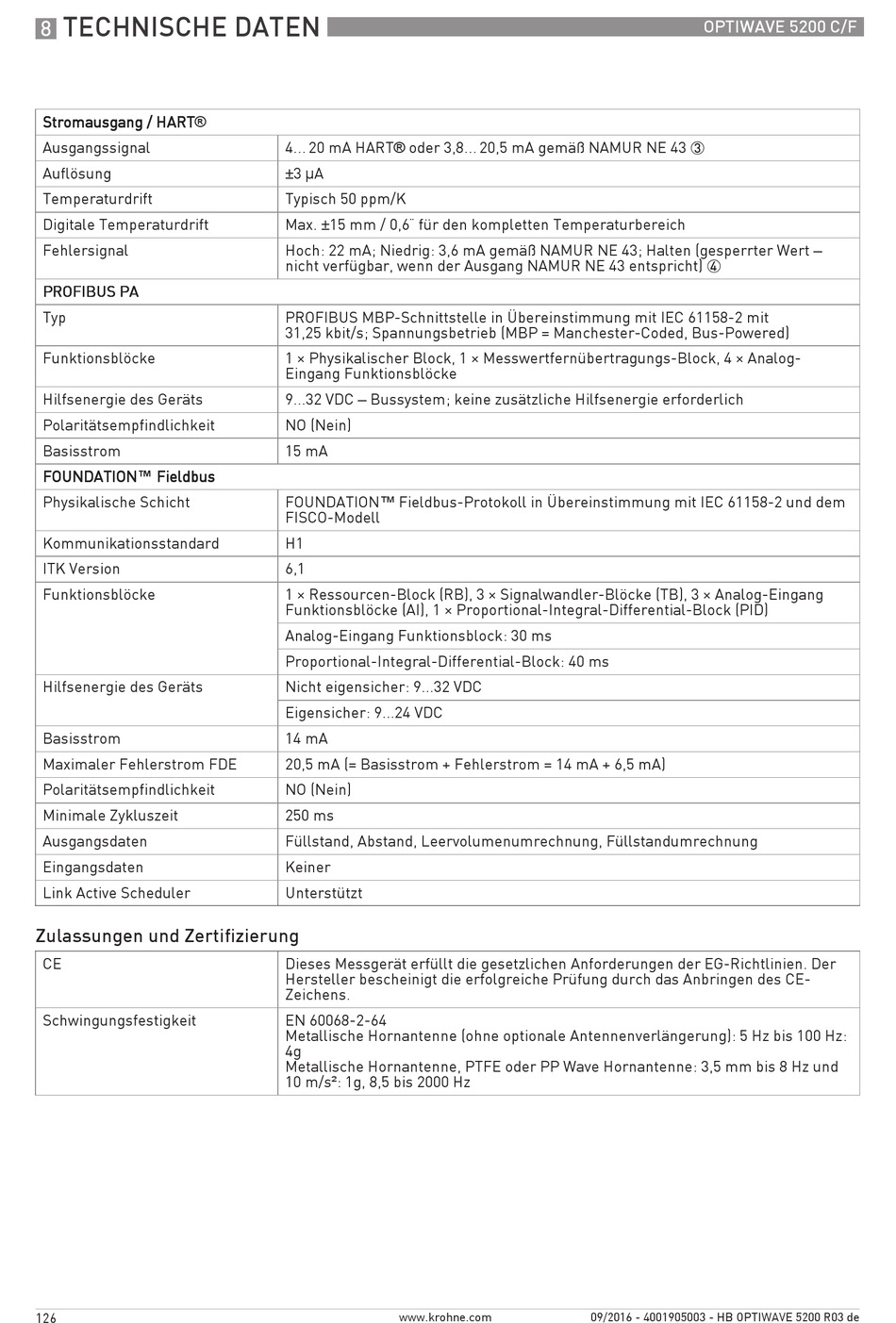

TECHNISCHE DATEN
8
Stromausgang / HART®
Stromausgang / HART
Stromausgang / HART
Stromausgang / HART
Ausgangssignal
Auflösung
Temperaturdrift
Digitale Temperaturdrift
Fehlersignal
PROFIBUS PA
PROFIBUS PA
PROFIBUS PA
PROFIBUS PA
Typ
Funktionsblöcke
Hilfsenergie des Geräts
Polaritätsempfindlichkeit
Basisstrom
FOUNDATION
FOUNDATION
FOUNDATION™ Fieldbus
FOUNDATION
Fieldbus
Fieldbus
Fieldbus
Physikalische Schicht
Kommunikationsstandard
ITK Version
Funktionsblöcke
Hilfsenergie des Geräts
Basisstrom
Maximaler Fehlerstrom FDE
Polaritätsempfindlichkeit
Minimale Zykluszeit
Ausgangsdaten
Eingangsdaten
Link Active Scheduler
Zulassungen und Zertifizierung
CE
Schwingungsfestigkeit
126
4...20 mA HART® oder 3,8...20,5 mA gemäß NAMUR NE 43
±3 µA
Typisch 50 ppm/K
Max. ±15 mm / 0,6¨ für den kompletten Temperaturbereich
Hoch: 22 mA; Niedrig: 3,6 mA gemäß NAMUR NE 43; Halten (gesperrter Wert –
nicht verfügbar, wenn der Ausgang NAMUR NE 43 entspricht)
PROFIBUS MBP-Schnittstelle in Übereinstimmung mit IEC 61158-2 mit
31,25 kbit/s; Spannungsbetrieb (MBP = Manchester-Coded, Bus-Powered)
1 × Physikalischer Block, 1 × Messwertfernübertragungs-Block, 4 × Analog-
Eingang Funktionsblöcke
9...32 VDC – Bussystem; keine zusätzliche Hilfsenergie erforderlich
NO (Nein)
15 mA
FOUNDATION™ Fieldbus-Protokoll in Übereinstimmung mit IEC 61158-2 und dem
FISCO-Modell
H1
6,1
1 × Ressourcen-Block (RB), 3 × Signalwandler-Blöcke (TB), 3 × Analog-Eingang
Funktionsblöcke (AI), 1 × Proportional-Integral-Differential-Block (PID)
Analog-Eingang Funktionsblock: 30 ms
Proportional-Integral-Differential-Block: 40 ms
Nicht eigensicher: 9...32 VDC
Eigensicher: 9...24 VDC
14 mA
20,5 mA (= Basisstrom + Fehlerstrom = 14 mA + 6,5 mA)
NO (Nein)
250 ms
Füllstand, Abstand, Leervolumenumrechnung, Füllstandumrechnung
Keiner
Unterstützt
Dieses Messgerät erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Der
Hersteller bescheinigt die erfolgreiche Prüfung durch das Anbringen des CE-
Zeichens.
EN 60068-2-64
Metallische Hornantenne (ohne optionale Antennenverlängerung): 5 Hz bis 100 Hz:
4g
Metallische Hornantenne, PTFE oder PP Wave Hornantenne: 3,5 mm bis 8 Hz und
10 m/s²: 1g, 8,5 bis 2000 Hz
www.krohne.com
OPTIWAVE 5200 C/F
3
4
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
