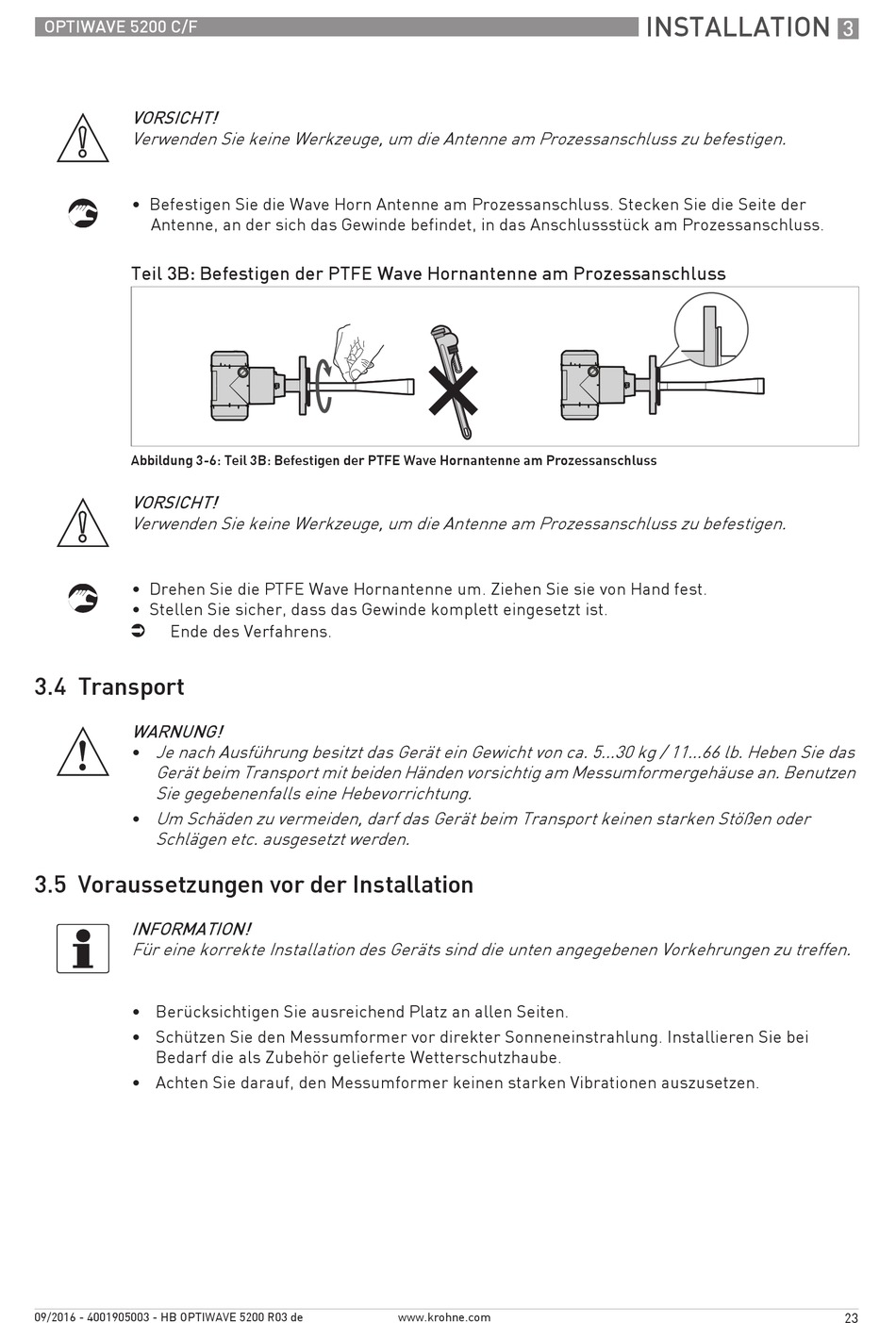

OPTIWAVE 5200 C/F
VORSICHT!
Verwenden Sie keine Werkzeuge, um die Antenne am Prozessanschluss zu befestigen.
• Befestigen Sie die Wave Horn Antenne am Prozessanschluss. Stecken Sie die Seite der
Antenne, an der sich das Gewinde befindet, in das Anschlussstück am Prozessanschluss.
Teil 3B: Befestigen der PTFE Wave Hornantenne am Prozessanschluss
Abbildung 3-6: Teil 3B: Befestigen der PTFE Wave Hornantenne am Prozessanschluss
VORSICHT!
Verwenden Sie keine Werkzeuge, um die Antenne am Prozessanschluss zu befestigen.
• Drehen Sie die PTFE Wave Hornantenne um. Ziehen Sie sie von Hand fest.
• Stellen Sie sicher, dass das Gewinde komplett eingesetzt ist.
i
Ende des Verfahrens.
3.4 Transport
WARNUNG!
Je nach Ausführung besitzt das Gerät ein Gewicht von ca. 5...30 kg / 11...66 lb. Heben Sie das
•
Gerät beim Transport mit beiden Händen vorsichtig am Messumformergehäuse an. Benutzen
Sie gegebenenfalls eine Hebevorrichtung.
Um Schäden zu vermeiden, darf das Gerät beim Transport keinen starken Stößen oder
•
Schlägen etc. ausgesetzt werden.
3.5 Voraussetzungen vor der Installation
INFORMATION!
Für eine korrekte Installation des Geräts sind die unten angegebenen Vorkehrungen zu treffen.
• Berücksichtigen Sie ausreichend Platz an allen Seiten.
• Schützen Sie den Messumformer vor direkter Sonneneinstrahlung. Installieren Sie bei
Bedarf die als Zubehör gelieferte Wetterschutzhaube.
• Achten Sie darauf, den Messumformer keinen starken Vibrationen auszusetzen.
09/2016 - 4001905003 - HB OPTIWAVE 5200 R03 de
www.krohne.com
INSTALLATION
3
23
